XN-8000 よくあるご質問

XN-0821 FFT解析ソフトの「エクスポートで保存された「.dat」ファイル形式は、DS2000シリーズデータステーション、CF-7200ポータブル2chFFTアナライザー、CF-3600ポータブル4chFFTアナライザー、CF-5220Z2chマルチパーパスFFTアナライザー、CF-4220Z 1ch汎用FFTアナライザーなどの汎用FFT解析の標準保存ファイル形式です。従って、これら各機種で保存された「.dat」ファイルも、周波数レンジ100kHzのデータやログスイープデータなどの特別な測定データを除きインポートすることが可能です。また、XN-0821 FFT解析ソフトで保存される「*.csv」やDS-2000で保存される「*.txt」やトラッキングデータ「.trc」のインポートも可能です。

■「挿入 → インポート」の操作手順

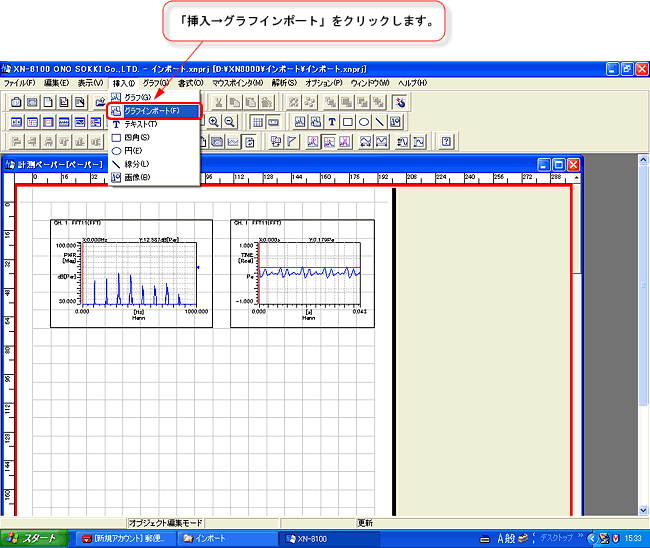

1. 「挿入 → グラフインポート」をクリックします（図1）。


   図1

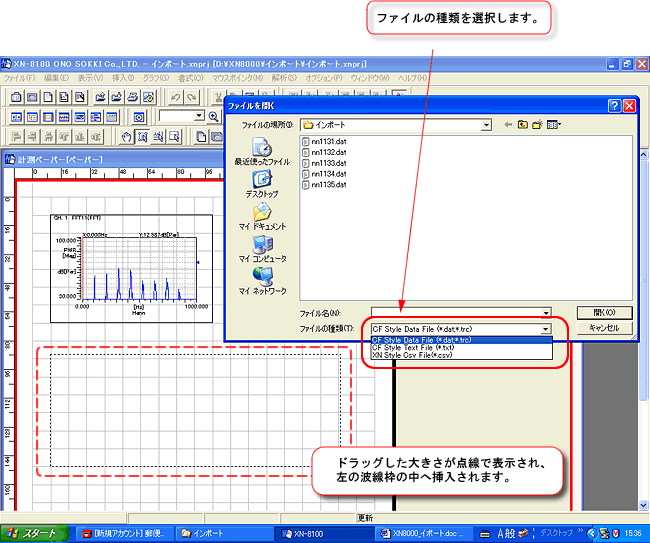

2. 表示したいグラフの大きさにドラッグします。点線のグラフ表示枠が表示され、〔ファイルを開く〕ダイアログが開きます（図2）。
   • 「ファイルの種類：CF Style Data File（*.dat *.trc）」を選択します。
   • 表示したいファイルを選択します。開きたいファイルが複数の場合は、Shiftキーを押しながらクリックすることで複数選択することができます。


   図2

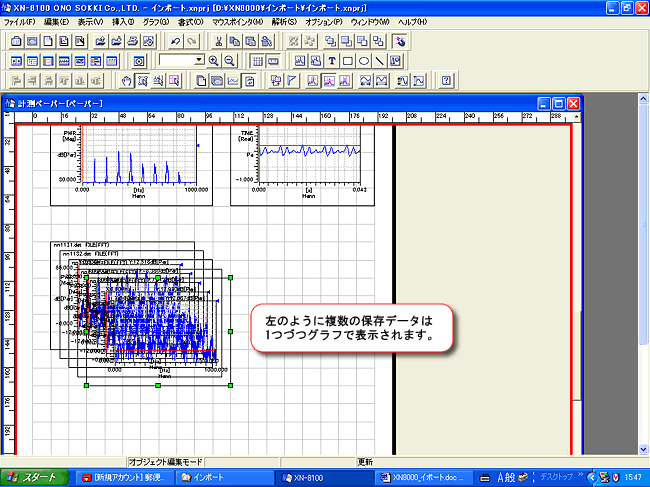

3. 開くボタンをクリックすると、選択したデータグラフが挿入されます。図3は複数のファイルを指定して開いた直後の様子を示します。


   図3

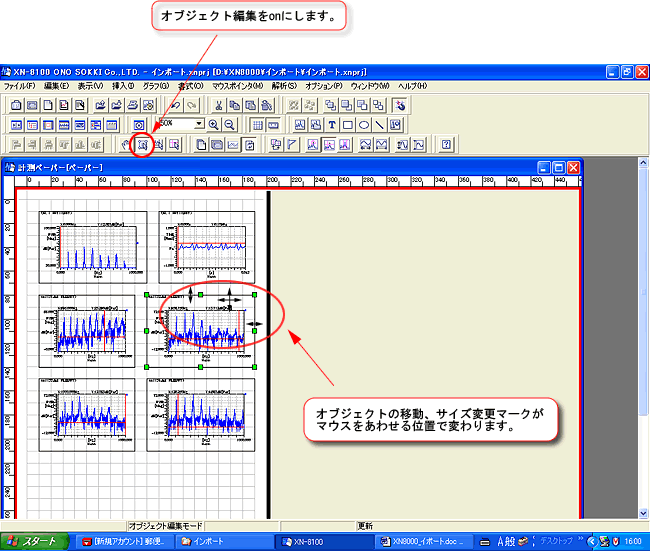

4. グラフの移動・拡大縮小の操作でレイアウトを整えます（図4）。
   【オブジェクト編集】ボタンをonにした状態でグラフをクリックします。指定したグラフがアクティブになり枠が緑になります。マウスをグラフに合わせると十字マークが表示されます。続けてドラッグするとグラフを移動することができます。またマウスを枠の緑に合わせると、上下、左右のマークが表示され、拡大縮小ができます。グラフのヘッド部にファイル名が表示されます。


   図4

■「グラフ→インポート」の操作手順

現在表示されているグラフの中へ保存ファイルをインポートし、重ね書き表示することができます。例えばパワースペクトルのグラフに、保存されたパワースペクトルのデータをインポートし、重ね書きすることで、スペクトル間の比較が可能となります。インポートできるのは同じ種類の波形データです。保存データのみをインポートする場合は、最初の方法で1つのデータをインポートします。

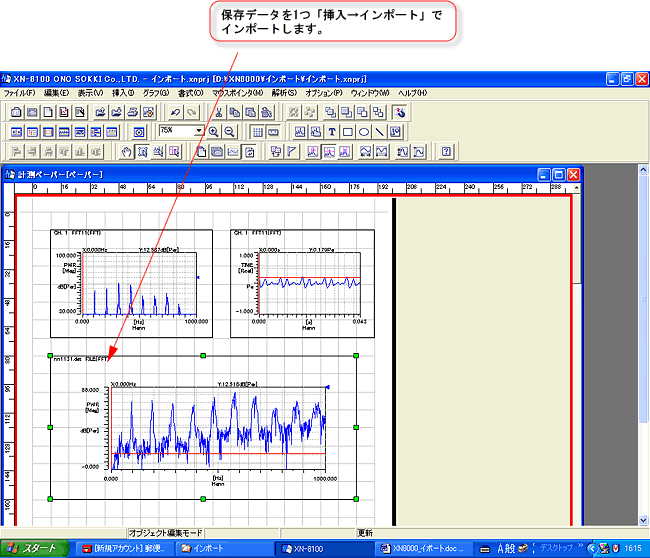

1. 「挿入 →グラフインポート」の方法で最初に表示したいデータをインポートします（図5）。


   図5

2. インポートしたグラフをクリックしアクティブにします。

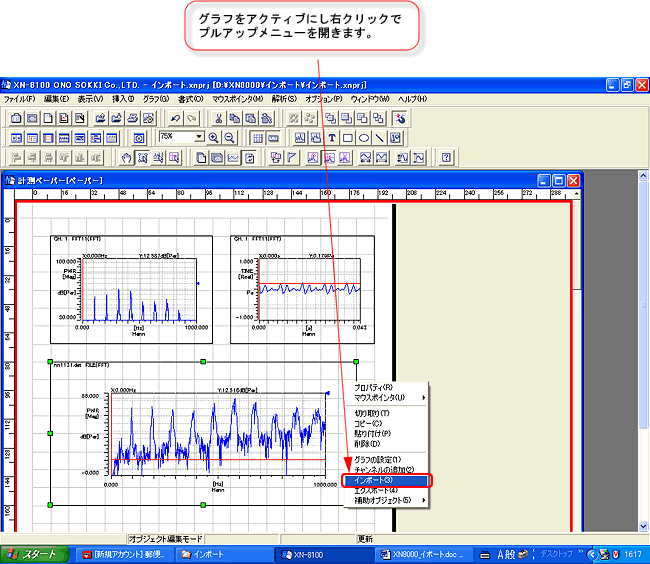

3. アクティブのグラフにマウスをあわせ右クリックし、プルアップメニューを開きます（図6）。


   図6

4. プルアップメニューの【インポート】をクリックします。〔ファイルを開く〕ダイアログが開きます（図7）。


   図7

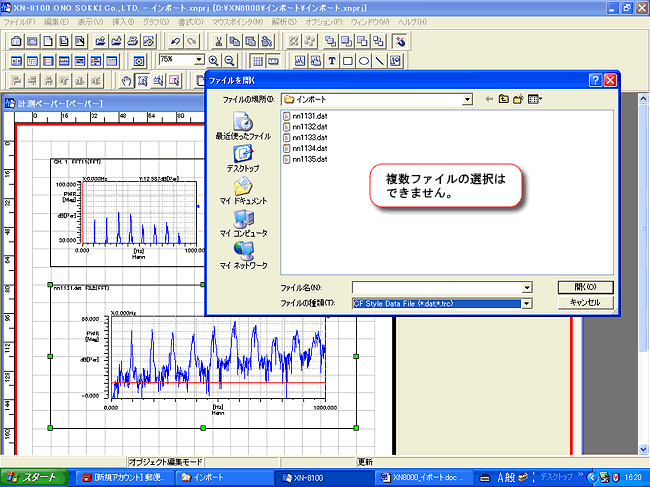

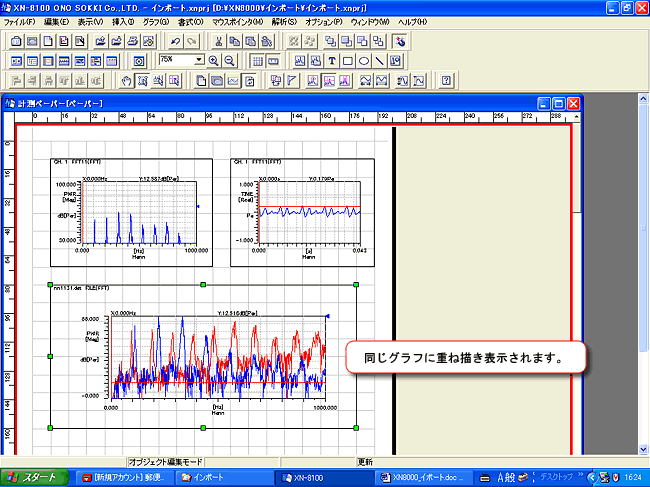

5. ファイルを指定して、開くボタンをクリックします。ここでは複数のファイルの選択はできません。指定したファイルが重ね描き表示されます（図8）。


   図8

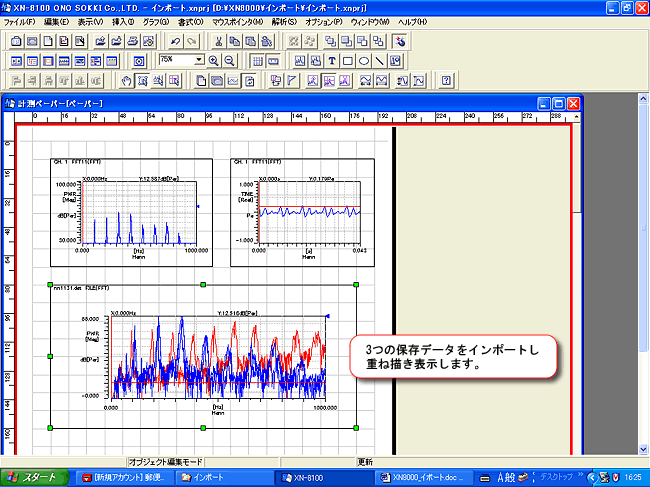

6. 上記5と同じ操作で次のファイルを開き、重ね書き表示します（図9）。


   図9

7. グラフを見やすくします。
   • グラフを右クリックしプルアップメニューを開きます。

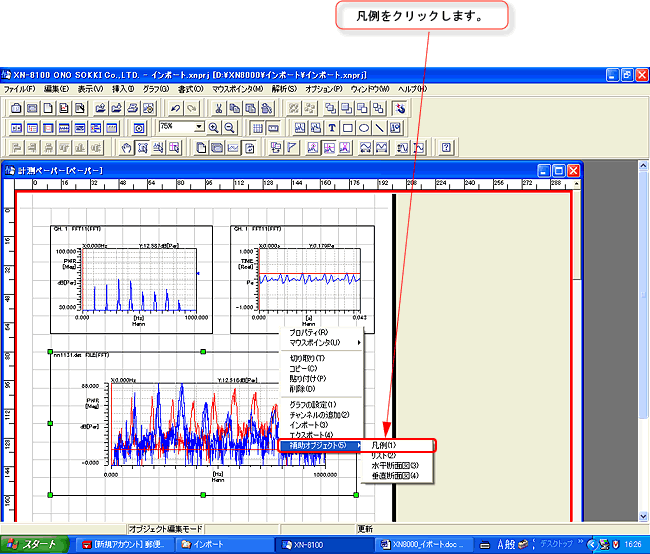

   • 補助オブジェクトを選択し、【凡例】をクリックします（図10）。


   図10

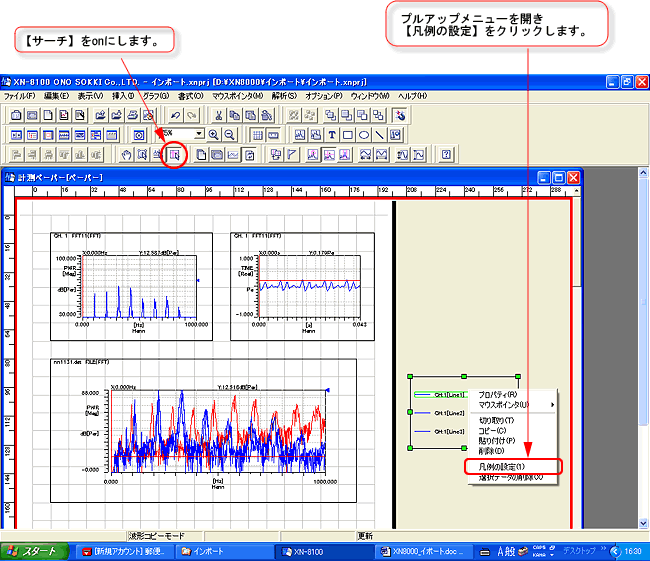

   • 【サーチ】ボタンをonにします（図11）。
   • 「凡例」をクリックしアクティブにしします。枠が緑に変わります。
   • 続けて「凡例」を右クロックして開かれるプルアップメニューの〔凡例の設定〕ダイアログを開きます。（図11）


   図11

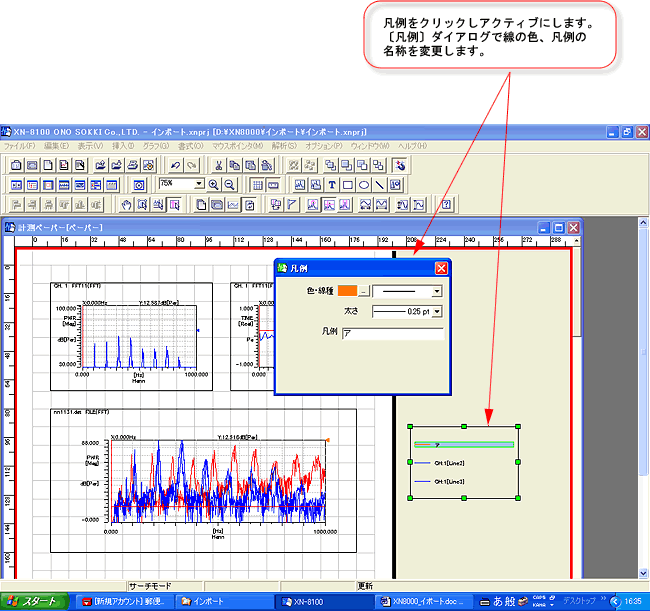

   • 「凡例」のCH1（Line1）をクリックしアクティブにします。枠が緑に変わります。〔凡例〕ダイアログの「色・線種」、「凡例」の各項を設定します（図12）。
   • 「凡例」の次のLine2をクリックしアクティブにします。上記と同様な操作で編集します。その他のLineも同様に操作します。


   図12

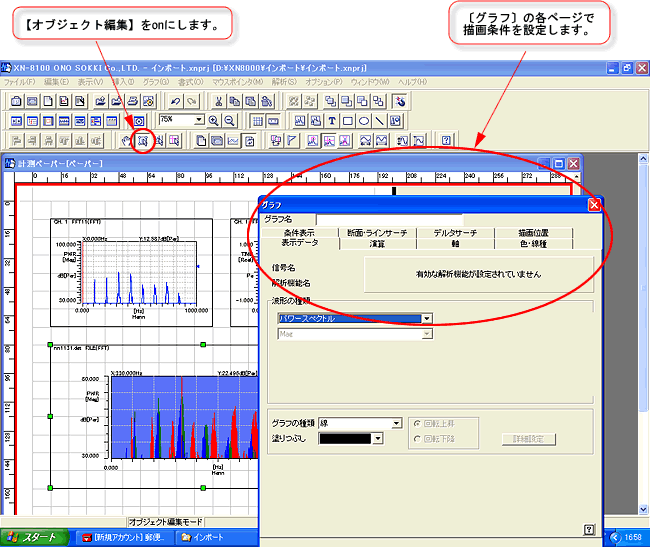

   • 【オブジェクト編集】ボタンをonにします（図13）。
   • グラフをクリックしアクティブにします。
   • グラフをダブルクリック、または右クリックで開かれるプルアッップメニューの【グラフの設定】をクリックして〔グラフ〕プロパティを開きます。
   • 〔軸〕ページの「Y軸上下限：任意設定」、〔表示データ〕ページの「グラフの種類：線」、〔色・線種類〕ページの「描画色：任意設定」や「アクティブ信号：任意設定」など見やすい描画に設定します（図13）。


   図13

   • グラフを右クリックし開かれたプルアップメニューの【プロパティ】をクリックし〔ペーパーオブジェクト〕を開きます。「フォントサイズ：任意設定」などを設定します。

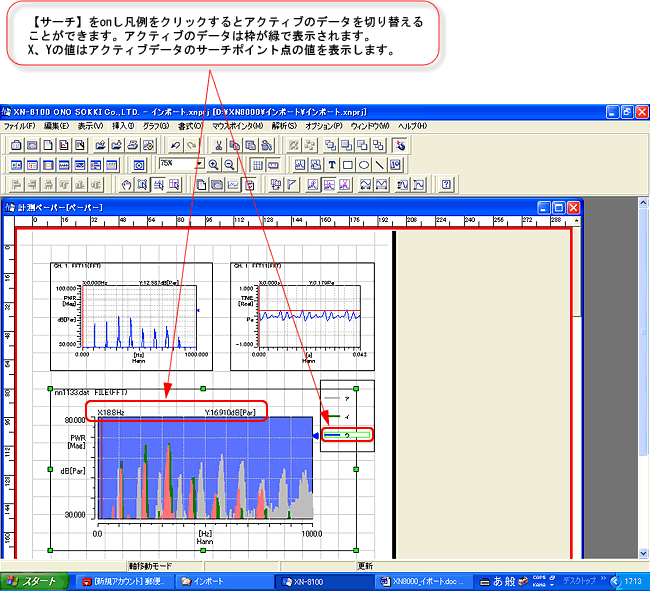

     図14は音声「ア」「イ」「ウ」のパワースペクトルを例に描画した様子を示します。


   図14

   補足説明

   • 凡例のLineをクリックするとそのデータがアクティブになります。アクティブのデータは「凡例」で設定した色に代わり「アクティブ信号：任意設定」で指定した色が優先されて表示されます。図14の例では「ウ」がアクティブになっています。
   • 【挿入】ボタンにはグラフインポートのほかにテキスト、画像、などの挿入が可能です。
