防爆型ロータリエンコーダー
受注生産
防爆規格適合品（日本国内専用）
RP-2700シリーズ
受注生産
防爆規格適合品（日本国内専用）

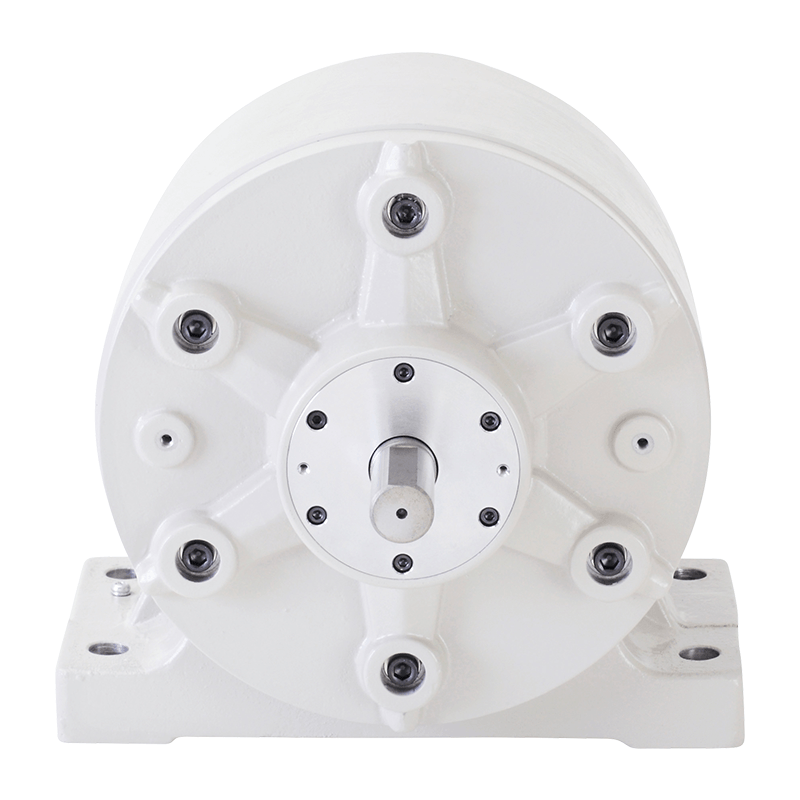

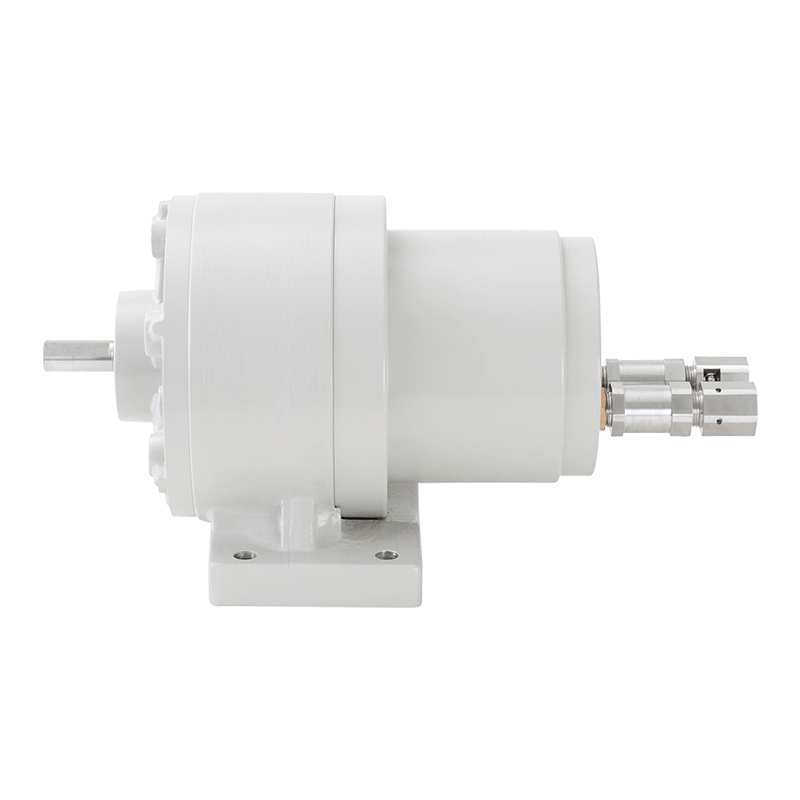

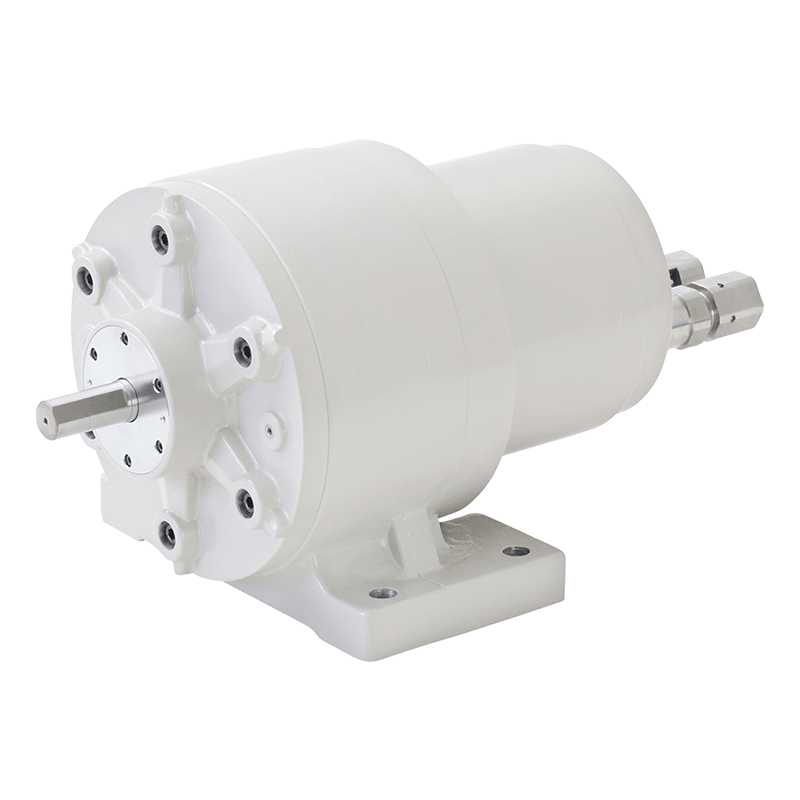

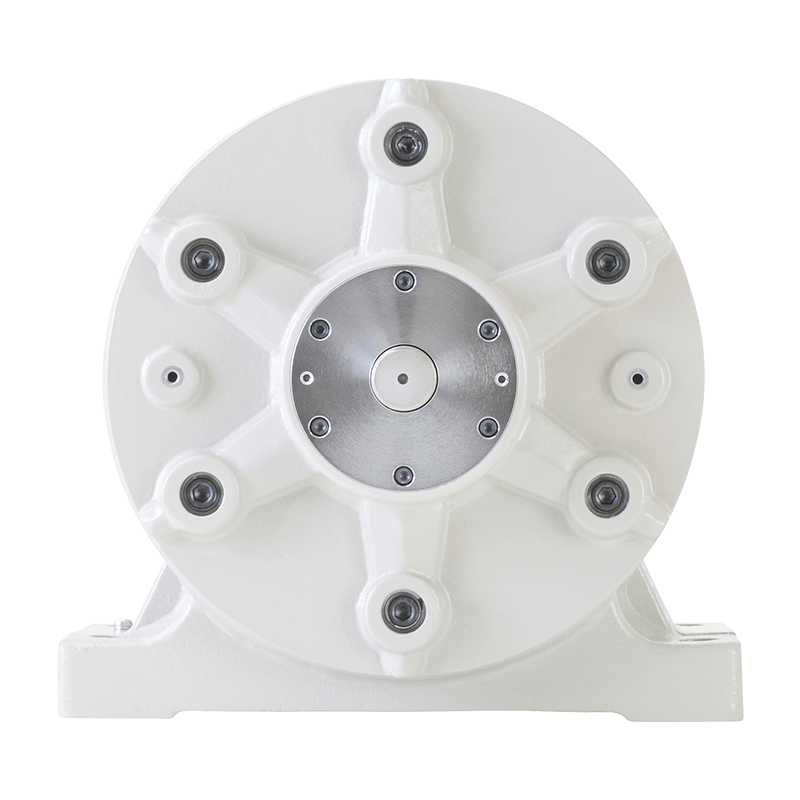

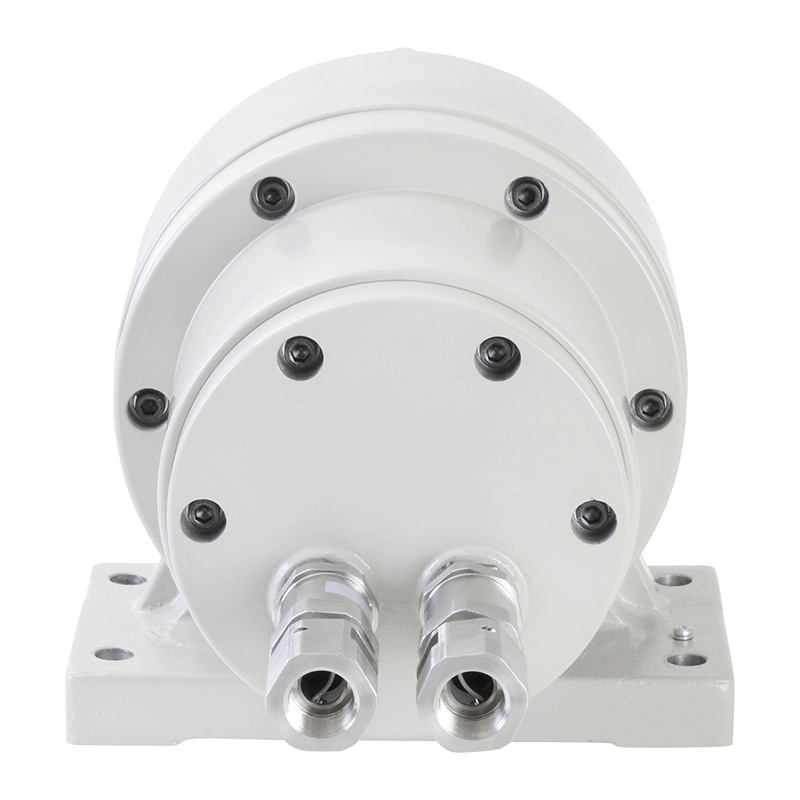

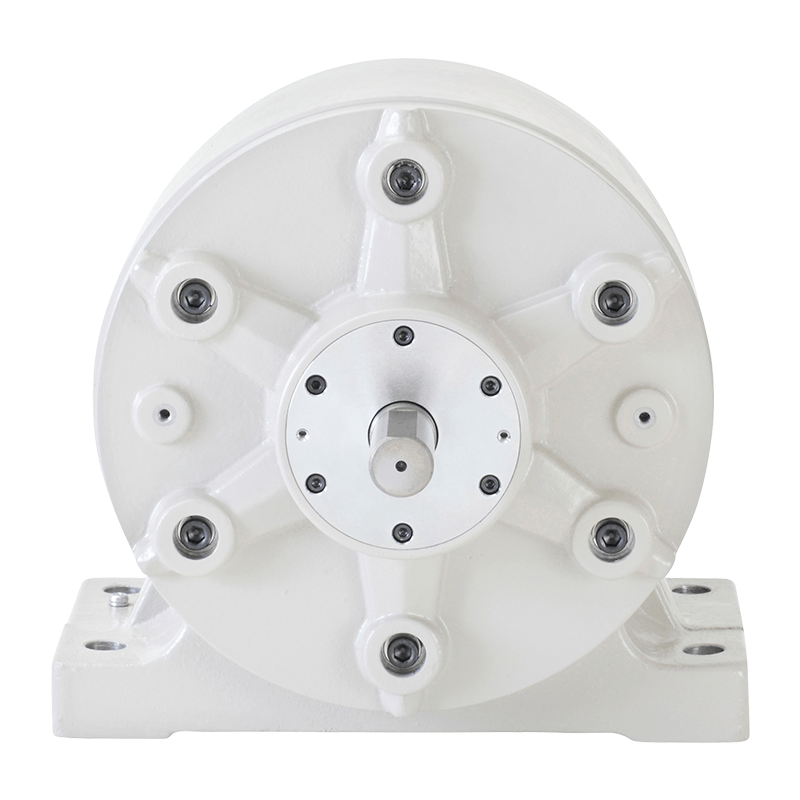

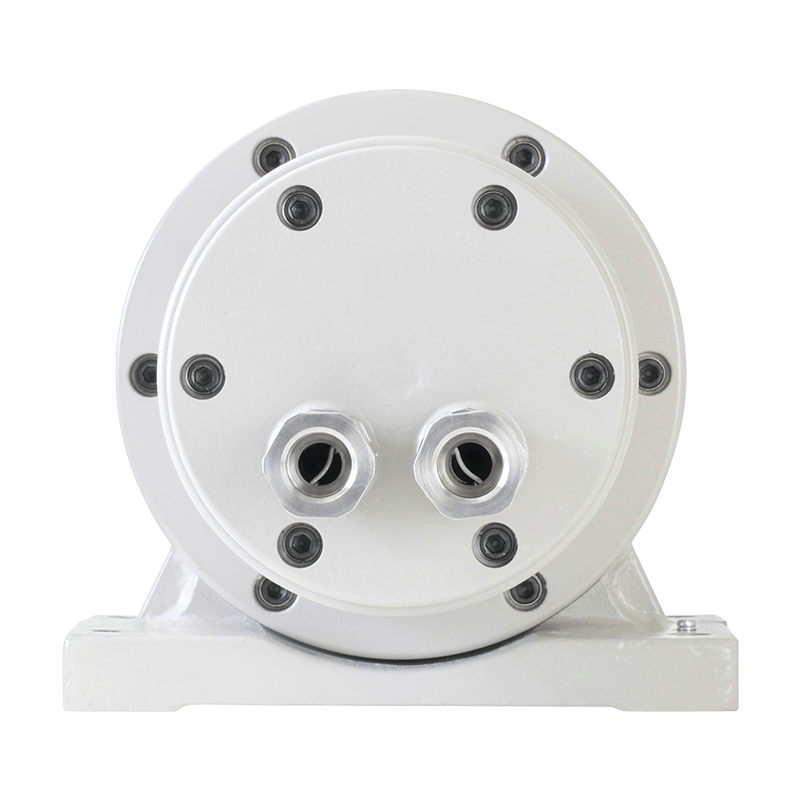

耐圧型 RP-2700シリーズ（受注生産）
● 爆発等級 d2G4を満足する耐圧防爆型（検定番号 第T68417号）
● 内部に爆発性ガスが侵入し、内部で点火爆発しても筺体は爆発圧力に耐え、且つ周囲の爆圧性ガスへの引火を防ぐ構造
● 供給電源は、ACとDCから選択が可能
● 現場設置・長距離伝送に好適
● 電線導入部にケーブルグランドを採用
● RP-210シリーズの一部置き換えが可能
| タイプ | 耐圧防爆型 | |||
| 基本型式 | RP-2711 / RP-2712（受注生産） | 参考 RP-210シリーズ（生産終了） | ||
 |
 |
|||
| 出力パルス数 | 60､100､300､360､500､600､1000､1500､3000 P/R | 60､100､120､200､ 300､360､500､600､750､900*､1000､1200､1500､1800､2000､ 2500､3000 P/R *(RP-210シリーズ ;オプション) |
||
| 最高回転速度 | 8000 r/min | |||
| 機械的特性 | 許容軸荷重 | ラジアル | 150 N | |
| スラスト | 100 N | |||
| 軸径 | ⌀19 mm | |||
| 起動トルク | 50 mN･m ※1 | |||
| 慣性モーメント | 1050 g･cm2 | |||
| 質量 | 15.5 kg | 17 kg | ||
| 環境特性 | 使用温度範囲 | -5 ℃ ～ + 50 ℃ | ||
| 保存温度範囲 | -20 ℃ ～ + 70 ℃ | |||
| 耐湿度 | 95 % ※2 | |||
| 保護等級 | IP50 ※3 | |||
| 耐振動 | 98 m/s2 ※4 | |||
| 耐衝撃 | 980 m/s2 ※5 、98 m/s2 ※13 | |||
| 防爆構造の種類 | 耐圧防爆構造 (記号 d) | |||
| 対象ガスまたは上記の発火度および爆発等級 | 2G4 | |||
| 電気的特性 | 出力波形 | 2相方形波 | 単相/2相方形波 | |
| 出力電圧 | “Hi”： 10 V 以上 ※6 “Lo”： 0.5 V 以下 |
“Hi”： 10 V 以上 ※7 “Lo”： 0.5 V 以下 |
||
| デューティ | 50 % ± 10 % | |||
| 位相差 | 90 ﾟ± 25 ﾟ | |||
| 応答周波数 | 100 kHz | |||
| 信号精度 | 隣接誤差 | ± 1/200 Pitch 以下 | ||
| 出力方式 | トーテムポール ※8 | |||
| 接続方式 | 端子台 ※9 | 端子台 ※10 | ||
| 電源 | AC 100～240 V／DC 12～24 V | AC 100V ※11 ／DC 12V ※12 | ||
| 消費電流 | 50 mA(AC)／100 mA(DC) | 50 mA(AC)／100 mA(DC) | ||
| 適合表示器型式 | TM-4000シリーズ、FV-1500 | |||

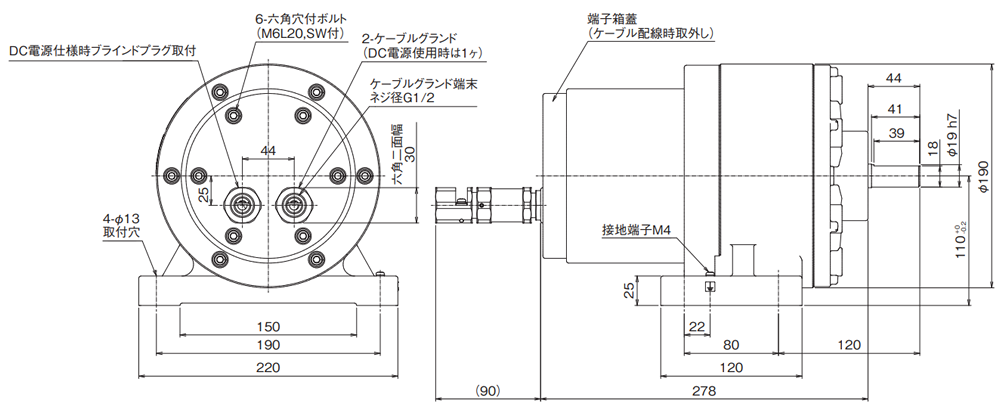

| 外形寸法 | RP-2711 / RP-2712 |  |
||
-
【RP-2700シリーズ】
RPシリーズの保護等級(IP)は、電気機械機具の防水性、防じん性に対する日本工業規格 JIS C 0920(IEC 529に対応)に準拠し、等級を次のように分類することで試験方法を規定しています。
例
IP 6 5 ・・・・・・ 耐じん形防噴流形
第2特性数字・・・水の進入に対する保護
第1特性数字・・・外来固形物に対する保護
