モータートルク測定システム トルクステーション Pro
TS-8700

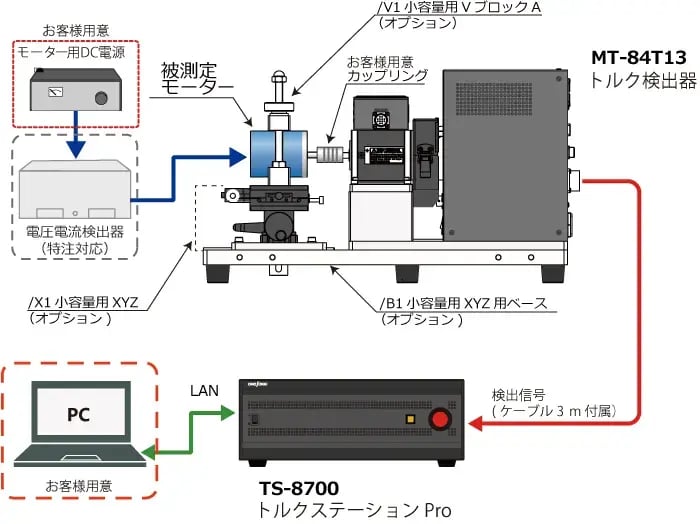

トルクステーション Pro TS-8700 は、仕様・機能を大幅に向上させたモーター基礎特性計測システムです。 TH型トルク検出器を搭載したMT型モータートルク検出器と組み合わせて、最高5.12 kHzサンプリング、精度±0.1 % FSの高精度、高応答なモータートルク計測が可能です。 さらに、小型高剛性トルク検出器RHシリーズ（10 N･m / 20 N･m）を搭載したラインアップを追加しました。 これにより、より高精度（±0.05 % FS）なモータートルク計測ができるようになりました。 EPS用モーターなど車載モーターのトルク変動計測に最適なシステムです。

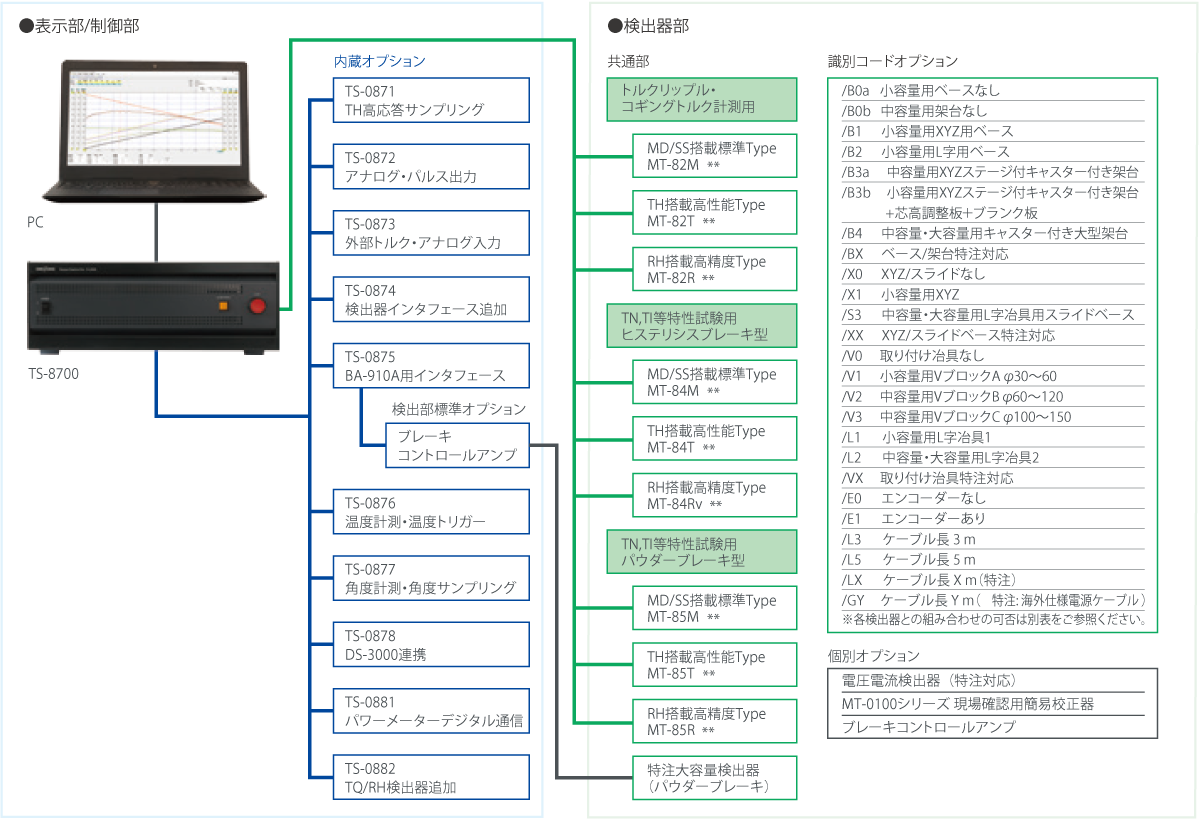

MT/TSシリーズ
コギングトルク計測手順
-
モーター特性
-
効率の演算表示が可能（別途電流電圧検出器が必要です） -
ワープロソフトや表計算ソフトでデータを利用可能 -
トルクリップル測定データ -
回転ートルク特性測定データ
トルク検出器とトルクステーションの活用事例
マイクロテック・ラボラトリー株式会社様
低回転から高トルクを出力するダイレクトドライブモーターにおいて、 ネックとなるコギングトルクを低減し高精度な動作を実現
| 計測対象モーター | DCモーター、ACモーター（ステッピングモーターを除く） | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 計測項目 | トルク、回転速度、電圧信号入力データ、温度 *、回転角度 *、パワーメーターデジタル入力 * | ||||||||
| トルク入力 | 当社専用検出器（MD/SS、TH/RH/TQ *）、外部トルクアナログ入力 * | ||||||||
| 回転入力 | 当社 MP-9810 または RPシリーズ検出器信号 | ||||||||
| アナログ入力 | 0 ～ ±10 V DC、16チャンネル、16 bit A/D 接続ケーブルはお客様ご用意 | ||||||||
| 温度入力 | T型熱電対入力 * T型熱電対はお客様ご用意 | ||||||||
| 計測精度 |
トルク ** | ±0.05 % FS（RH、TQ*） ±0.1 % FS（TH-1000/2000） ±0.2 % FS（MD/SS、TH-3000/H） |
|||||||
| 回転速度 ** | MT-84M/T/Rシリーズ、MT-85M/T/Rシリーズ ±0.02 % FS ±1カウント MT-82T＊＊（MT-82T15、MT-82T25を除く） ±0.06 r/min MT-82M＊＊、MT-82T15、MT-82T25、MT-82R15、MT-82R25 ±0.02 r/min |
||||||||
| アナログ | 直線性：± 0.1 % FS 以内（1 秒平均）、温度ドリフト：± 0.01 % FS/℃ | ||||||||
| 温度 | 変換精度：±［スパンの0.5 % ＋ 0.5 ℃ { 感温素子精度}］以内、 温度ドリフト：10 ℃の変化に対してスパンの±0.2 %以内 |
||||||||
|
*：オプション **：N-0補正後。1秒平均。 |
|||||||||
| 演算式設定 | 4通り（四則演算） 入力信号、既演算データから演算項目を定義可能 | ||||||||
| 計測条件設定 | トルク検出器、回転検出器設定 | ||||||||
| 制御方式 | 回転制御／トルク制御、計測モード：自動／手動 ファイル名を付けて保存可能 | ||||||||
| 計測機能 | ◎一定値計測 | 計測時間 | 2～28,800 秒 | ||||||
| データ数 | • SS/MD：512/1024/2048/4096/8192/角度Sample • TH ：2048/4096/8192/16384/32768/Sample • TH 高応答（オプション TS-0871 搭載時有効：10240/20480/40960/81920/163840/Sample • RH/TQ（オプション TS-0882 搭載時有効）：10240/20480/40960/81920/163840/Sample • EXT TRQ IN（オプション TS-0873 搭載時有効）：512/1024/2048/4096/8192/Sample （角度Sampleは手動（N）時のみ可能。かつ、 計測時間が60秒または120秒に制限されます。） |
||||||||
| ◎スイープ計測 | 計測時間 | データ数による 512：2～1000秒 1024：4～1000秒 | |||||||
| データ数 | • SS/MD：512 / 1024 • TH：2048 / 4096 • TH 高応答（オプション TS-0871 搭載時有効）：10240 / 20480 • RH/TQ（オプション TS-0882 搭載時有効）：10240 / 20480 • EXT TRQ IN（オプション TS-0873 搭載時有効）：512 / 1024 |
||||||||
| ◎ステップ計測 | ステップ数 | 2～ 128 上下限トルクまたは上下限回転速度およびステップ幅から、自動的に算出されます。 |
|||||||
| ステップ時間 | 5～100 秒 | ||||||||
| ◎パターン計測 | パターン数 | 1～128 | |||||||
| 繰り返し回数 | 1～10 回 | ||||||||
| 移行時間 | 1～100 秒 | ||||||||
| モニター表示 | 数値表示：最大 100 項目同時表示 トレンド表示：時間軸表示 | ||||||||
| グラフ表示 | 計測データからX 軸、Y 軸を指定して表示 グラフ拡大 / 縮小表示、線色・線幅指定可能 コメント入力可能 グラフ上への文字表示、登録可能 カーソル、ピークサーチ機能 重ね書き表示機能、最大 16ファイル |
||||||||
| テーブル表示 | 計測値の一覧表示、データ編集機能 | ||||||||
| コンパレーター | 指定項目の上下限を指定、最大 6項目に対して最大4ポイント 判定結果の表示、出力 | ||||||||
| MT検出器用I/F | 2チャンネル、（オプションにより 4チャンネル） | ||||||||
| 計測結果保存 | 専用形式またはテキスト形式 | ||||||||
| 組み合わせパソコン | TS-8700 ソフトウェアを動作可能なパーソナルコンピュータの仕様です。 CPU Intel ® ™ Core® i5 以上（推奨） 空きメモリー4 GB 以上（推奨） HDD/SSD 256 GB 以上（推奨） 光学ドライブ（インストールまたはアップデート時にCD-Rの読み込み可能な光学ドライブ） OS：Microsoft ® Windows® 10 Pro（64 ビット版） • 日本語または英語版 • バージョン1803 から22H2 まで OS：Microsoft ® Windows ® 11 Pro（64 ビット版） • 日本語または英語版 • バージョン24H2 まで ディスプレイ 1366 × 768（フルワイドXGA）以上 LAN ポート Ethernet 100BASE-TX (オンボード LAN) ※上記仕様のすべてのパソコンで動作を保証するものではありません。動作確認のため装置製作時にはご支給願います。 |
||||||||
| 電源 | AC100 ～ 240 V ± 10 % 50/60 Hz | ||||||||
| 消費電力 | 約200 VA（AC100 V）以下 | ||||||||
| 絶縁抵抗 | 10 M Ω以上（定格電圧DC500 V） | ||||||||
| 耐電圧 | AC1500 V 1 分間 | ||||||||
| 温湿度 | 使用温度範囲 ＋ 5 ～＋ 35 ℃ | ||||||||
| 使用湿度範囲 ＋ 30 ～＋ 80 %RH（結露しないこと） | |||||||||
| 保存温度範囲 － 10 ～＋ 55 ℃ | |||||||||
| 保存湿度範囲 ＋ 30 ～＋ 80 %RH（結露しないこと） | |||||||||
| 高度条件など | 汚染度：2 設置カテゴリ：カテゴリ2 室内 使用最大高度：2000 m 結露なきこと 腐食性ガスなきこと |
||||||||
| 外形寸法 | 420（W）× 149（H）× 450（D）mm 以下
|
||||||||
| 質量 | 約15 kg | ||||||||
| 適合規格 |
MT-0100シリーズ、MT-071シリーズは RoHS未対応 |
||||||||
| 付属品 | AC 電源コード、アプリケーション CD-ROM、LAN ケーブル（2m） | ||||||||
＊TS-8700 本体の他にMTシリーズ検出器 並びにモーター用検出架台等が必要です。また、MTシリーズ検出器との組み合わせ調整費用が別途必要です。
