电机扭矩测量系统扭矩测量站Pro

TS-8700

扭矩工作站Pro TS-8700是大幅提高了规格和功能的电机基础特性测量系统。与搭载TH型扭矩检测器的MT型电动机扭矩检测器组合，可进行最高5.12 kHz采样、精度±0.1% FS的高精度、高响应的电动机扭矩测量。此外，还追加了配备小型高刚性扭矩检测器RH系列 (10 N·m/20 N·m) 的产品线。由此，可进行更高精度 (±0.05% FS) 的电机扭矩测量。是最适合测量EPS用马达等车载马达扭矩变动的系统。

联系我们

通过LAN与其他公司制造的功率计连接，可以以数字方式读取测量值。
本公司指定的功率计有以下5种型号。

横河计测公司制:WT1800R、WT1800E、WT300E (使用WTViewerEfree*1 Ver1.72以后)
日置电机公司制:PW3390、PW3337 (使用PW Communicator*2 Ver 1.7.0以后)
PW8001 (在主机键或浏览器中设置。无需专用软件
*注:TS-8700的数据更新间隔限制为最快50 ms
TS-8700需要DSP ver.201以上、软件ver.2.2.0.0以上
支持已安装设备请咨询)

*:选项
*1:WTViewerEfree是横河测量的商标。
*2:PW Communicator为日置电机的商标。

MT/TS系列
Coging扭矩测量步骤

观看视频

效率计算显示 (需要单独的电流电压检测器)
数据可以与文字处理软件和电子表格软件一起使用
转矩波纹测量数据
旋转-扭矩特性测量数据

转矩检测器和转矩站的应用事例

Microtec Laboratory株式会社

在从低转速输出高扭矩的直接驱动马达中，降低成为瓶颈的转向扭矩，实现高精度的动作

测量电动机

直流电机、交流电机 (步进电机除外)

测量项目

扭矩、转速、电压信号输入数据、温度*、转角*、功率计数字输入*

转矩输入

本公司专用检测器(MD/SS、TH/RH/TQ*)、外部扭矩模拟输入*

旋转输入

本公司MP-9810或RP系列检测器信号

模拟输入

客户可提供0至±10 V直流16通道16位A/D连接电缆

温度输入

T型热电偶输入*客户可提供T型热电偶

测量精度

扭矩**

±0.05% FS (RH、TQ*)
±0.1% FS (TH-1000/2000)
±0.2% FS (MD/SS, TH-3000/H)

转速**

MT-84M/T/R系列、MT-85M/T/R系列±0.02% FS±1计数
MT-82T**(MT-82T15、MT-82T25除外)±0.06 r/min
MT-82M**、MT-82T15、MT-82T25、MT-82R15、MT-82R25±0.02 r/min

类比

线性:±0.1% FS (平均1秒) 以内;温度漂移:±0.01% FS/°C

温度

转换精度:± [跨距的0.5%+0.5°C{感温元件精度}] 以内、
温度漂移:10°C变化时跨距的±0.2%以内

*:选项

**:N-0校正后。平均每秒。
消除装置构成品引起的变动成分、包括试样在内的共振成分的影响。

算术表达式设置

4种方式 (四则运算) 可以从输入信号和计算数据中定义计算项目

测量条件设置

扭矩检测器、转速传感器设置

控制方式

旋转控制/扭矩控制，测量模式:自动/手动可另存为文件名

测量功能

◎恒定测量

测量时间

2~28,800秒

数据数量

• SS/MD:512/1024/2048/4096/8192/角度Sample
•TH:2048/4096/8192/16384/32768/Sample
•TH高响应 (安装选件TS-0871时有效:10240/20480/40960/81920/163840/Sample
•RH/TQ (安装选件TS-0882时有效) :10240/20480/40960/81920/163840/Sample
•EXT TRQ IN (安装选件TS-0873时有效) :512/1024/2048/4096/8192/Sample
(角度采样仅在手动 (N) 时可用。并且，测量时间限制为60秒或120秒。)

◎扫掠测量

测量时间

512:2-1000秒，具体取决于数据量1024:4-1000秒

数据数量

• SS/MD:512/1024
•TH:2048/4096
•TH高响应 (安装TS-0871选件时有效) :10240/20480
•RH/TQ (安装TS-0882选件时有效) :10240/20480
•EXT TRQ IN (安装TS-0873选件时有效) :512/1024

◎步进测量

步数

2~128
根据上下限扭矩或上下限转速及步长宽度自动计算。

步进时间

5~100 秒

◎图形测量

模式数

1～128

重复次数

1~10 回

迁移时间

1~100 秒

监视器显示

数值视图:最多同时显示100个项目趋势视图:时间轴视图

图表显示

从测量数据指定X轴、Y轴显示图表缩放显示，可指定线条颜色、线条宽度可输入注释
图表上的文字显示，可登录光标，峰值搜索功能重叠显示功能，最多16个文件

表格显示

测量值列表和数据编辑功能

比较器

指定指定项目的上限和下限，显示和输出最多6个项目的最多4个点判断结果

MT探测器I/F

2通道 (可选4通道)

保存测量结果

专用格式或文本格式

组合电脑

运行TS-8700软件的个人计算机的规格。
CPU Intel ^® TM Core ^® i5以上 (推荐)
可用内存4 GB以上 (推荐)
HDD/SSD 256 GB以上 (推荐)
光驱 (安装或更新时可读取CD-R的光驱)
操作系统:Microsoft ^® Windows ^® 10 Pro (64位版) •日语或英语版•版本1803至22H2为止
操作系统:Microsoft ^® Windows ^® 11 Pro (64位版) •日语或英语版•版本24H2为止
显示器1366×768 (全宽XGA) 以上
LAN端口Ethernet 100BASE-TX (板载LAN)
※不保证上述规格的所有计算机都能正常工作。为了确认操作，请在制作装置时支付。

电源

AC100 ~ 240 V ± 10 % 50/60 Hz

功耗

约200伏安 (100 V交流电) 或更低

绝缘电阻

10 MΩ以上 (额定电压DC500 V)

耐压

1500 V交流电1分钟

温湿度

工作温度范围+5°C至+35°C

工作湿度范围+30至+80% RH (非冷凝)

保存温度范围-10°C至+55°C

存储湿度范围+30至+80% RH (非冷凝)

海拔等

污染度:2
设置类别:类别2室内
使用最大高度:2000 m
无结露
无腐蚀性气体

外部尺寸

420 (W) ×149 (H) ×450 (D) mm以下

外部尺寸

质量

約15 kg

一致性标准

CE标记	低电压指令:2014/35/EU EN61010-1
	EMC指令:2014/30/EU EN61326-1 Class 1工业环境
	RoHS指令:2011/65/EU EN IEC 63000
FCC	CRF47部件15部件B A类

MT-8*M** 不支持CE
MT-0100系列、MT-071系列不支持RoHS

附件

交流电源线、应用程序CD-ROM、LAN缆线 (2米)

*除TS-8700主机外，还需要MT系列检测器以及电机用检测支架等。另外，与MT系列探测器的组合调整费用是需要的。

类型名称	名称	备注
TS-0871	TH高响应采样	为TH检测器添加5.12 kHz响应采样。
TS-0872	模拟脉冲输出	追加扭矩、旋转速度模拟输出、旋转速度脉冲输出功能。
TS-0873	外部扭矩模拟输入	在扭矩检测器的模拟输出中使用扭矩控制时添加的选项。
TS-0874	检测器接口添加	最多可连接4台MT扭矩检测器。
TS-0875	BA-910A接口	连接BA-910型功率放大器时追加。
TS-0876	温度测量和温度触发器	进行温度测量时添加。 •附带8个传感器侧连接器 (公接头) 。
TS-0877	角度测量、角度取样	添加使用外部编码器进行角度采样的功能。 •提供电缆侧连接器 (ER03-PB8M) 。
TS-0878	DS-3000集成	可与我们的DS-3000系列ESUFEEL链接。
TS-0881	功率计数字通信	通过LAN与其他公司制造的功率计连接，可以以数字方式获取测量值。
TS-0882	添加TQ/RH检测器	可连接本公司制造的TQ型/RH型扭矩检测器。

联系此产品

电机扭矩测量系统扭矩测量站Pro

TS-8700

特性

支持各种电机的丰富产品阵容

高精度、高响应化

温度测量、温度触发功能

旋转测量、旋转采样

功率计数字通信

支架、夹具选择式机器构成

动画

实例

测量、分析事例

用途/实例

直流电动机的转矩特性测定

客户意见

转矩检测器和转矩站的应用事例

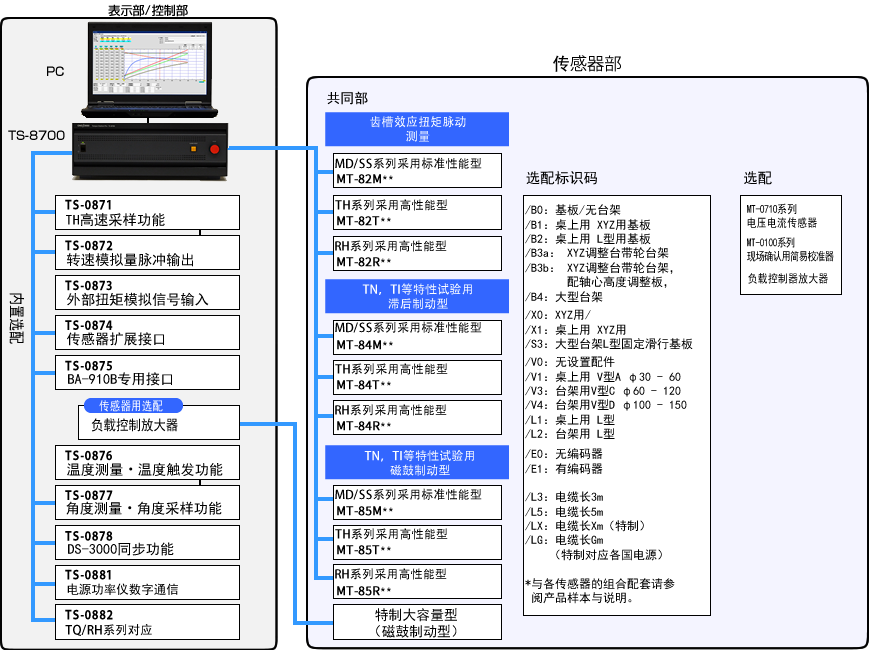

配置
