扭矩计算显示器

TS-2800

TS-2800是与以SS系列为首的本公司相位差式扭矩检测器组合使用的扭矩演算显示器。
支持长期畅销的SS系列扭矩检测器 (电位齿轮相位差方式) 和TH系列扭矩检测器 (电磁感应相位差方式) 两种方式。
信号处理电路皆经数字处理，可测量稳定性、再现性、直线性俱佳的扭矩。
TS-2800可以数字显示测量值，并向外部输出模拟电压、旋转脉冲*、BCD*和RS-232C。因为是小型的，所以即使安装在测量盘等上也不占地方。另外，也可以整齐地收纳在盘内的控制用机器的旁边。*选项

联系我们

本公司所有的相位差转矩检测器都可以连接。
您可以选择模拟输出的响应时间 (时间常数)，具体取决于使用情况。
可为扭矩涟漪频率分析选择四阶巴特沃斯低通滤波器(TH模式，可选)
扭矩输出信号的满刻度电压可根据所连接装置或记录器的输入范围进行选择。
可选的旋转脉冲信号可用于扭矩涟漪旋转跟踪分析
LCD屏幕使测量和设置菜单更易于查看和使用

匹配检测器	转矩检测器	相位差转矩检测器(TH、MD、SS、EZ、DSTP)
匹配检测器	转速传感器	磁电式转速传感器（MP-981/MP-9820）、光电转速传感器（MD-0100系列）或者扭矩检测器输出信号 SIG2（TH 型除外）
显示部	显示内容	测量值:扭矩值、旋转速度值状态显示:传感器模式、测量准备完成、扭矩信号输入、旋转信号输入、测量模式、旋转方向
显示部	更新时间	测量值:1 s/10 s/外部，状态显示:0.5 s
转矩测量部	显示位数	TH类型:4/5位切换 (带极性)、TH以外:4位 (带极性)
	测量单位	mN·m、N·m、kN·m
	测量精度	通过连接的扭矩检测器
	扭矩系数- 修正范围	0.8000～1.2000
	*N-0 ^(1)校正**	CW/CCW各方向5点
	其他功能	零值设置，模拟输出校准
	模拟输出	电压(隔离，公用输出)
		范围	0~±10 V FS
		全比例设置	对于扭矩容量，请选择 100%/66.7%/50%/33.3%/25%/20%
		响应性	TH类型:500 ms/63 ms/16 ms/1.6 ms (标准规格) 0.8 ms/0.4 ms/0.16 ms (添加2选项) TH以外:500 ms/63 ms (标准规格) 63 ms/16 ms (添加3选项)
		低通滤波器	仅TH款:50 Hz/100 Hz/500 Hz/1 kHz/5 kHz (*2可选)
		输出精度	±0.1% FS或±0.2% FS (取决于检测器精度)
转速计量器	显示位数	5位数 (0~99,999 r/min)
	测量精度	±0.02% FS±1 count (10 Hz或更高，平均1秒)
	全标度值范围	200~10万 r/min (每分钟可设置一次设置)
	转速传感器脉冲计数范围	1~9999 P/R (每1P/R可配置一次设置)
	模拟输出	电压(隔离，公用输出)
		输出范围	0~10 V FS
		响应性	TH:0.16 ms,非TH:63 ms
		输出精度	±0.1% FS 或±0.2% FS (SIG2用于旋转信号)
	旋转脉冲输出 *(4)**	输出输入到旋转传感器端子的脉冲信号
	旋转脉冲输出 *(4)**	功率电平	Lo:+0.5 V以下，Hi:+5±0.5 V
外部接口	远程控制	输入项	正转、反转切换、显示、输出清除、显示、BCD触发
		输出项	触发器输出 (更新同步)，已准备好进行测量
		输入格式	无电压触点或逻辑输入(Lo:0~1.4 V, Hi:3~5.25 V)
		输出格式	无电压触点输出 (光电继电器输出)
		匹配连接器	附带FK-MC0, 5/8-ST-2, 5 (Phoenix Contact制造)
	RS-232C功能	测量值读取、零值设定、N-0值设定、各种功能的设定/读取
		波特率	9600 bps (固定)
		匹配电缆	AX-5022B (2m)
通用规格	电源电压	100~240 V交流电，50/60 Hz
	工作温度范围	0~+40 °C
	质量	约2千克

*1N-0:扭矩零的旋转从属关系。由检测器的特性或扭矩检测器与被测体之间的轴承等的扭矩等产生。
*2~*4分别在安装对应的选购件时有效。

*TS-0281TH快速响应输出功能 (2)**	规格请参照上述 (*2)
*TS-0282DD的时间常量更改 (3)**	规格请参照上述 (*3)
TS-0283BCD输出功能	输出数据	扭矩(极性，不带小数点，5位)、转速 (5位)、打印命令
	输入数据	保持，忙
	输出方式	正逻辑开路收集器
	输入法	无电压触点输入或逻辑输入(Lo:1.4 V以下，Hi:3~5.25 V)
	匹配连接器	DX40-50P (压焊) 或DX30-50P (焊锡)、DX-50-CV1 (护盖) (广濑电机制造)
*TS-0284旋转脉冲输出功能 (4)**	规格请参照上述 (*4)

*2至*4安装相应的选件时启用的规格。

联系此产品

扭矩计算显示器

TS-2800

特性

配置

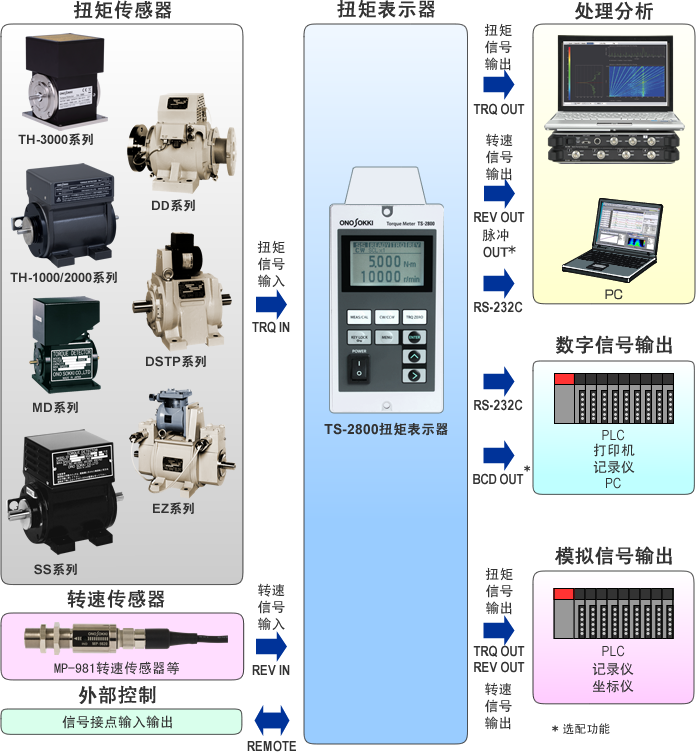

实例

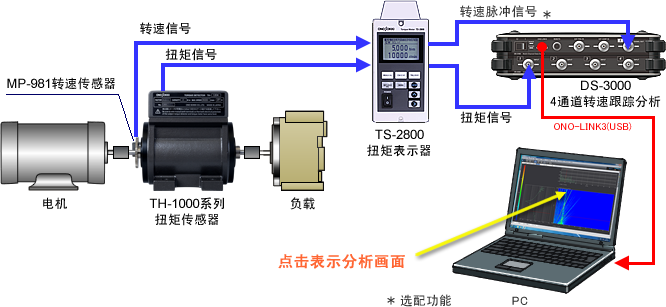

小型电动机每个转速的扭矩波动 (转速跟踪分析)

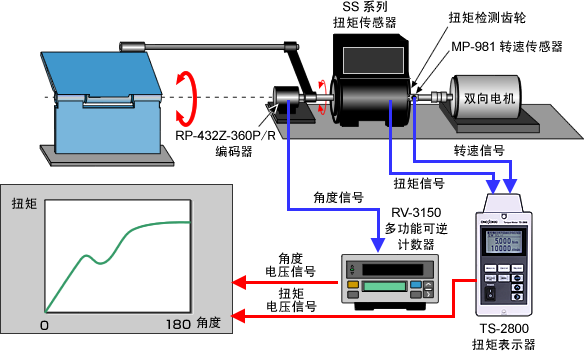

OA设备、手机等的铰链扭矩特性评价
