圧力損失補正機能付流量検出器
NEW

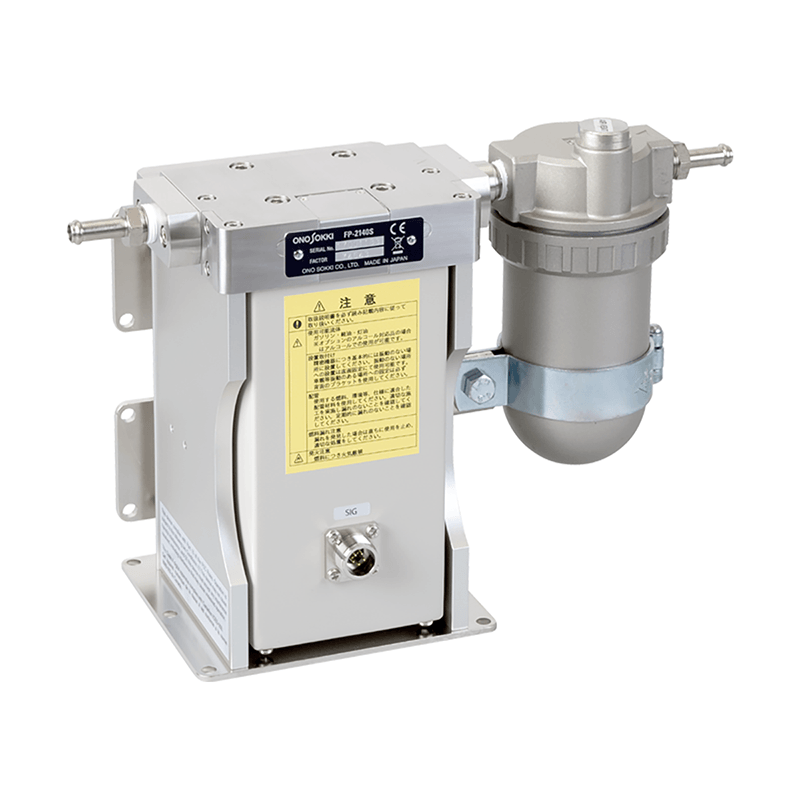

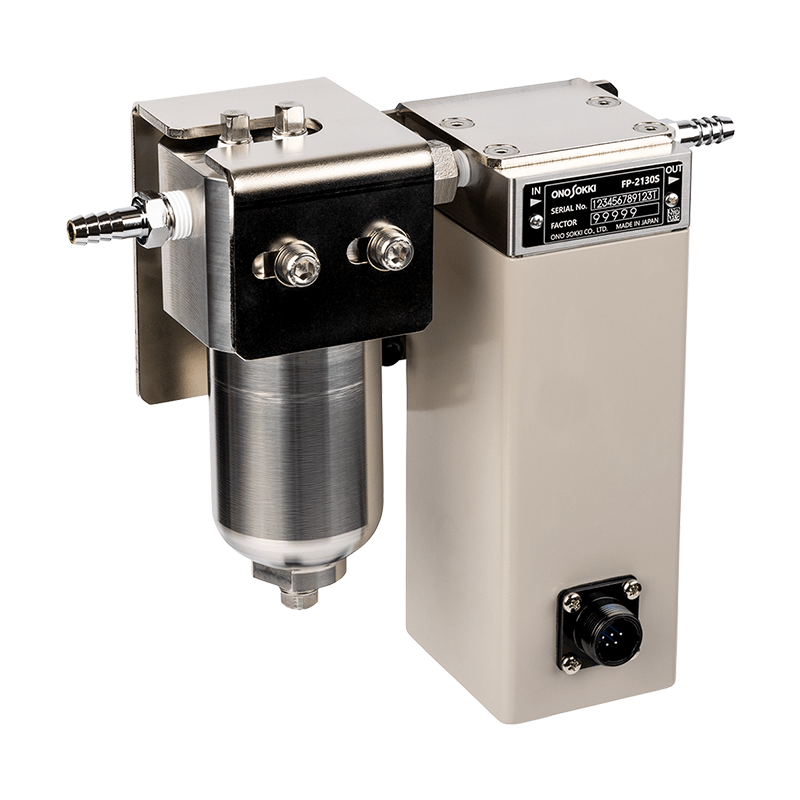

FP-2130S/FP-2140S
NEW
容積式流量検出器 FP-2130S、FP-2140Sは、 FM/DFシリーズデジタル流量計との組み合わせにより、ガソリンや軽油、灯油などの燃料流量を高精度に計測する容積式流量検出器です。 流量検出器を流路(配管)に設置すると、検出器の圧力損失によってエンジンへの燃料供給状態が変化し、エンジンの燃焼に影響を及ぼす可能性があります。 圧力損失補償型流量検出器は、検出器自体の圧力損失を低減し、運転環境への影響を小さくします。
常時フリーピストンがニュートラル(圧力差がゼロ)に位置するよう、ロータリエンコーダーにカップリングされたモーターをサーボ駆動することにより圧力損失を補償する機能です。
フリーピストンの位置は常時渦電流センサーにより検出されています。
| 圧力損失補償型流量検出器 | |||
| 型式 | FP-2130S | FP-2140S | |
| 計測項目 | 流量 | ○ | |
| 温度 | オプション（EH-0081 温度センサー） | ||
| 圧力 | オプション（EH-0082 圧力センサー） | ||
| 密度 | — | ||
| 検出方式 | — | 容積式（ピストン方式） | |
| 使用可能液体 | 標準仕様 | ガソリン、軽油、灯油・メタノール/エタノール・アルコールとガソリンの混合液（※1） | ガソリン、軽油、灯油（※1） |
| アルコール対応オプション | — | ガソリン、軽油、灯油、メタノール/エタノール・アルコールとガソリンの混合液（※1） | |
| 計測範囲 | 流量 | 0.06 ～ 60 L/h | 0.05 ～ 200 L/h |
| 温度 | オプション（0 ～ +100 ℃） | ||
| 圧力 | オプション（～ 1000 kPa） | ||
| 密度 | — | ||
| 精度 | 流量 | ±0.5 % of reading （0.06 ～ 60 L/h の全域で） |
±0.2 % of reading （0.05 ～ 200 L/h の全域で） |
| 温度 | オプション (PT100 A 級) | ||
| 圧力 | オプション（±0.25 %FS） | ||
| 密度 | — | ||
| 圧力損失 | 0.01 kPa 以下 （フィルター部の圧力損失を除く） | ||
| 最小分解能 | 0.01 mL（0.001 mL〈オプション〉） | 0.01 mL | |
| 使用最大圧力 | 980 kPa | ||
| 使用温度範囲 | 0 ～ +60 ℃ | ||
| フィルター | EH-1060 標準装備 | EH-1050 標準装備 | |

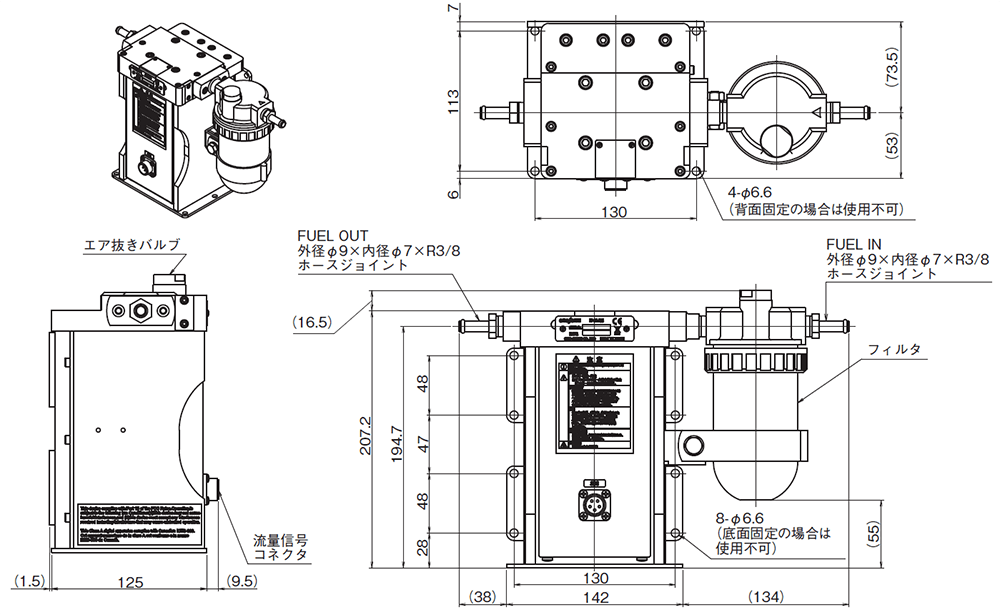

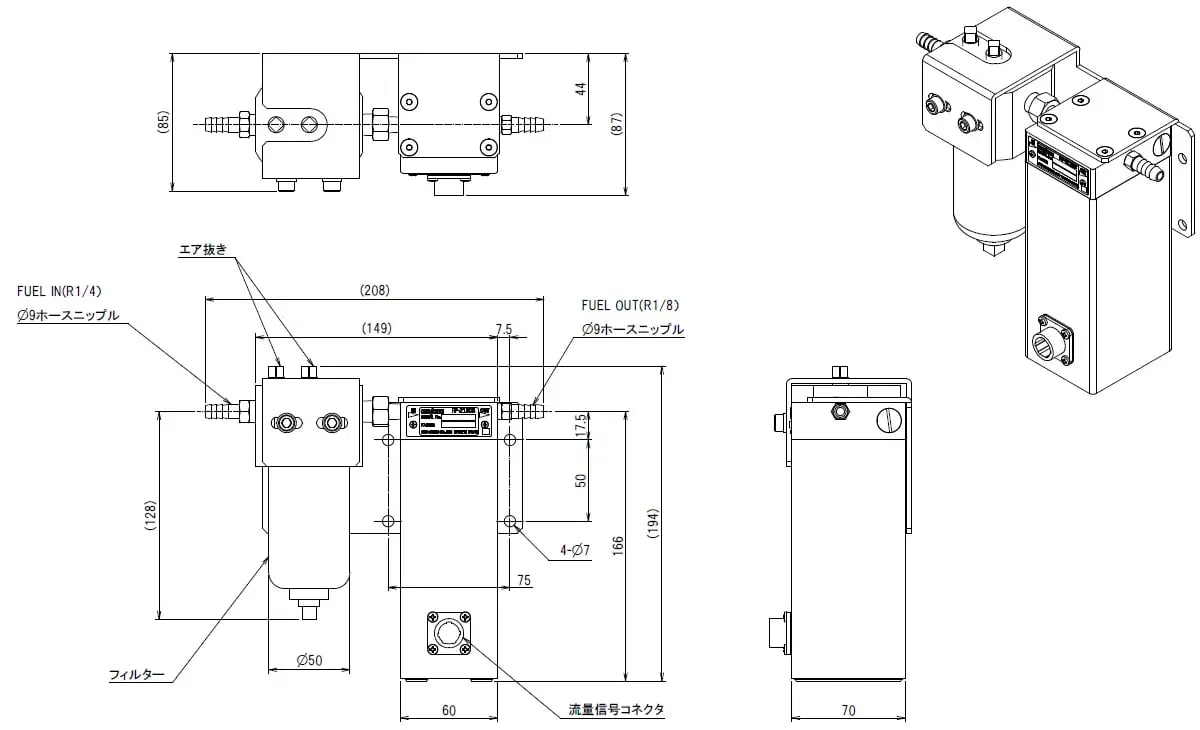

| 外形寸法 |
FP-2130S
FP-2140S
|
||
| 質量 | 約 4.5 kg （フィルター含む） | 約 9 kg （フィルター含む） | |
| 付属品 | 取扱説明書、取付金具 | 取扱説明書、取付金具 | |
| 信号ケーブル | FP-2130SとFP-2140Sで適合ケーブルは異なります。オプション表をご確認ください。 | ||

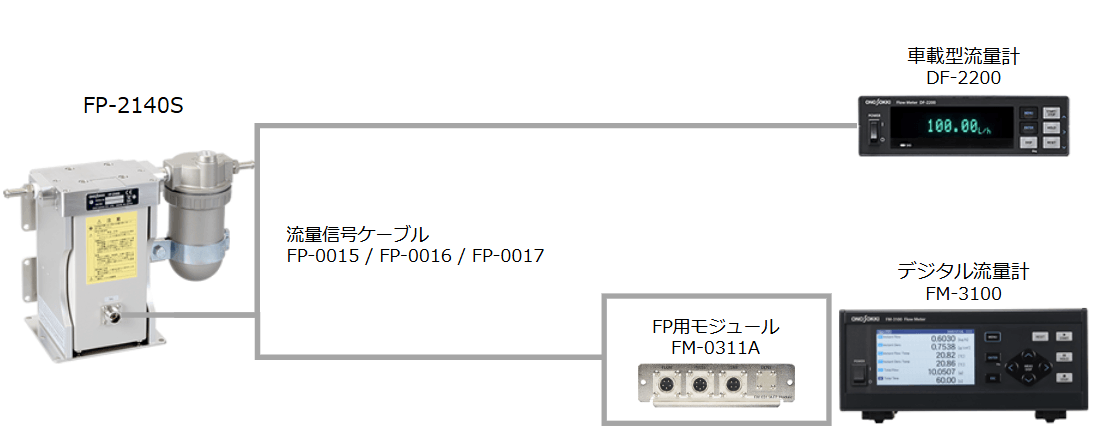

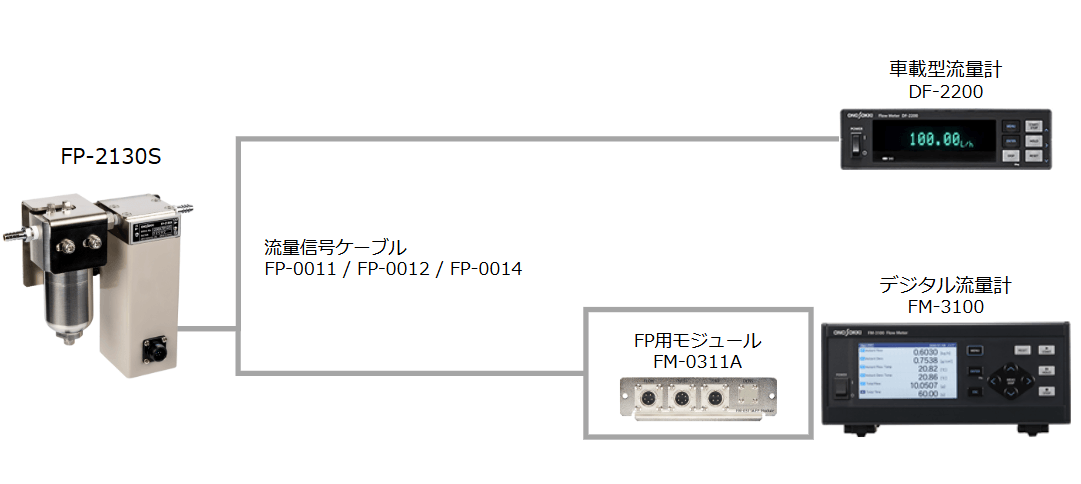

| 適合流量計 | 各種デジタル流量計 DF-2200 FM-3100 / FM-0311A | ||
（※1）:入出口側を大気解放で使用すると瞬時流量がばらつくことがあります。
