完成車両用汎用NV計測ソフトウェア

Ragusa

自動車メーカー各社では、快適性追求の一環として不快と感じる音を低減し、発生する音は心地よいと感じられるような音質改善に力を入れて取り組んでいます。

小野測器は、これまで自動車メーカとの共同研究・開発によって得た車両の騒音・振動計測経験を元に、現場での計測手順のフローに従ったアプリケーションソフトウェア「Ragusa」を開発いたしました。

簡単・確実・安全にデータ取得ができ、メンテナンス性にも優れたマルチチャンネルソフトウェアです。

日々の業務として計測に携わるご担当者の「使いやすく、ストレスの無い計測システムが欲しい」というご要望にお応えいたします。

Ragusaは、Rational Automobile's Gauge Unified System of Automatic Controlの頭文字を取って名付けられました。

お問い合わせ

台上試験・実走行試験に適した完成車両用NV計測システム

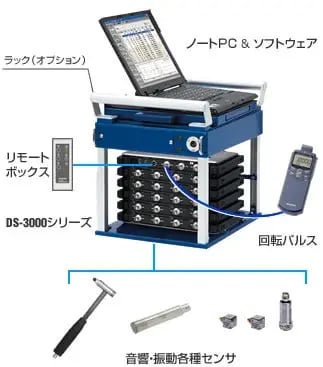

DS-3200データステーション(40 kHz)とPCとのシンプル構成で32 chまで対応
チャンネル拡張性のある小型フロントエンド

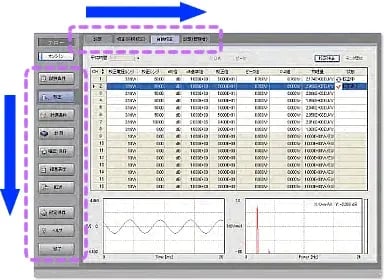

日々の業務手順に沿った操作フロー（下図参照）
管理者が簡単にカスタマイズ出来るコンディション設定機能
現場計測用の自動化機能（自動校正、自動パターン計測など）

車両の騒音・振動計測に最適な専用アプリケーションソフトウェアです。
用途に合わせてソフトウェアをラインナップしています。

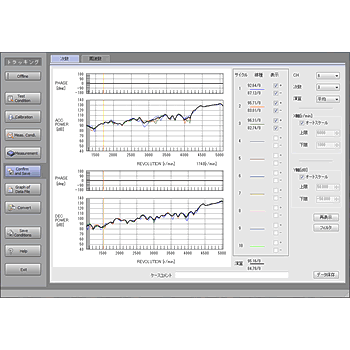

回転体から発生する、騒音・振動の計測には回転トラッキングが最もよく用いられます。何故なら、起振力が回転速度に依存するからです。その起振力と回転体の持つ固有振動数との関係を計測するのが回転トラッキング計測です。
回転速度の変化に追従した計測を実行する次数と、回転速度に応じて特定の分析バンドの計測を実行する周波数の各トラッキング計測を別々に実行するモードと、同時に実行するモードがあり、簡単な操作で詳細な計測が可能です。

外部サンプリング次数、内部サンプリング周波数、内部サンプリング次数、内部・外部同時サンプリングの中から計測モード選択が可能

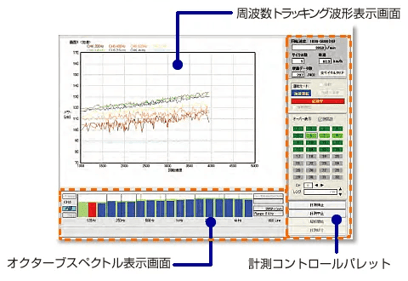

計測中にトラッキング波形（最大4 画面）、周波数(または次数）スペクトルの同時リアルタイム表示
加速、減速の各々について最大10 計測までの演算機能（最大、最小、平均）

計測チャンネル数	最大32 ch
分析モード	外部サンプル次数、内部サンプル周波数、内部サンプル次数、内部/ 外部同時サンプル
最大周波数レンジ	40 kHz（16ch）、20 kHz（32ch）
スペクトルライン数	100、200、400、800、1600、3200、6400
最大計測次数	6.25、12.5、25、50、100、200、400、800
収集点数	最高 500 点
時間窓関数	ハニング
運転モード	自動・手動
運転パターン	加速・減速・加速/減速（各最大10サイクルまで）
パルス数	1 回転当たりのパルス数を入力（0.1 パルス毎に設定可能）
同時分析トラッキング数	次数のとき最大40トラック（次数毎にバンド幅設定可）周波数のとき最大40 バンド（1/1, 1/3 オクターブ）

計測中に瞬時波形・周波数応答関数・位相スペクトル・コヒーレンス関数の同時リアルタイム表示
キャンセル条件の設定（ダブルハンマキャンセル・AD オーバーキャンセル）が可能
計測したデータの確認と保存用の画面上には、周波数応答関数波形とパワースペクトル波形の切り替えが可能

計測チャンネル数	最大32 ch
分析モード	周波数応答関数（H1, H2, H3）
最大周波数レンジ	40 kHz（16 ch）、20 kHz（32 ch）
スペクトルライン数	100、200、400、800、1600、3200、6400
時間窓関数	レクタンギュラ、ハニング、フラットトップ
平均化処理関数	時間波形、フーリエスペクトル、パワースペクトル
平均回数	最大65535 （任意設定可能）
トリガ機能	リピート、シングル、ワンショット
ハンマ校正	マス検定、手動設定

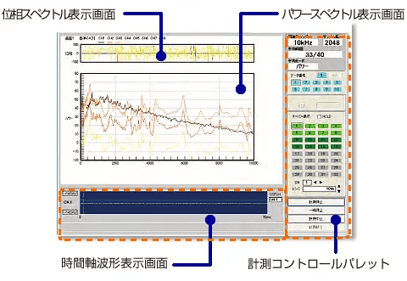

騒音・振動の問題を引き起こしている主な原因を素早く見つけ、問題解決をしたいときに用いられます。 FFTによるスペクトル分析を主とした計測によって、時間軸信号（データ）からは得ることができない情報の取得が可能になります。また、過去に計測したデータを比較することにより、改善の効果を定量的に把握することも可能です。

計測チャンネル数	最大32 ch
分析モード	狭帯域（ナローバンド）、束ねオクターブ（1/1、1/3、1/6、1/12）
最大周波数レンジ	40 kHz（16 ch）、20 kHz（32 ch）
スペクトルライン数	100、200、400、800、1600、3200、6400
時間窓関数	レクタンギュラ、ハニング、フラットトップ
平均回数	最大65535 （任意設定可能）
平均時間	最大858 s （0.1 s 単位で任意時間設定可能）
オーバラップ設定	最大100 % （10 %単位で設定可能）
トリガ機能	リピート、シングル、ワンショット

OS	Microsoft® Windowst® 10 バージョンの詳細についてはソフトウェア環境【Windows】を参照ください
CPU	Intel^TM Corei5 （2.5 GHz 以上）
RAM	4 GB 以上
HDD	30 GB 以上
ディスプレイ	1024 x 768 （HighColor）以上表示可能なディスプレイ
インターフェース	USB3.0 X 2 ポートまたは USB3.0×1 ポート + USB2.0×1ポート以上

※ USB3.0ポートとDS-3200（ハードウェア）を接続する事
* Windows® 10, Windows® 7 は、米国Microsoft Corporationの米国およびその他の国における登録商標または商標です。
* Intel、インテル、Intel ロゴ、Intel Core、Core Inside は、アメリカ合衆国および/またはその他の国における Intel Corporation の商標です。

ソフトウェア	品名	価格
RG-1100	トラッキング計測

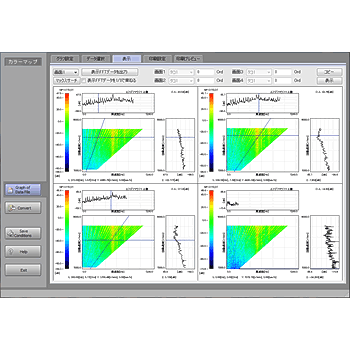

RG-1110	カラーマップ表示機能
RG-1120	トラッキング　2タコ機能
RG-1200	ハンマリング計測
RG-1300	ナローバンド計測

※ RG-1110 はRG-1100 のオプションです。
※ RG-1120 はRG-1100 のオプションです。
※ DS-2100/DS-3100 のメインユニットをご利用の場合は、Ragusa ver 3.8 以前のバージョンをご使用ください。
※ RG-0100 リモートコントロールおよびラックは、販売終了しております。

ハードウエア	品名	価格
DS-3200	メインユニット	- 販売終了 -
DS-3202	2 ch 40 kHzメインユニット（2 ch 基本セット：DS-3200 & DS-0362）	- 販売終了 -
DS-3204	4 ch 40 kHzメインユニット（4 ch 基本セット：DS-3200 & DS-0364）	- 販売終了 -
DS-0362	2 ch 40 kHz入力ユニット（増設用）	- 販売終了 -
DS-0364	4 ch 40 kHz入力ユニット（増設用）	- 販売終了 -
DS-0371	1 ch 40 kHzユニット用信号出力モジュール（内蔵）	- 販売終了 -
DS-0372	2 ch 40 kHz信号出力ユニット	- 販売終了 -
