エレベーター速度計
EC-2100
エレベーター速度計 EC-2100 は、エレベーターの調整・保守・点検用に設計された、小型軽量・電池内蔵のハンディタイプ速度計です。従来機種（EC-900）に比べ、計測範囲を2倍（最大2000 m/min）にアップするとともに、演算時間を 1/10（10 ms）に短縮、高速エレベーターの速度計測、回転計測に対応しています。 周速リングをエレベーターのワイヤロープに軽く押し当てるだけで、簡単・正確な測定が行えます。表示器には視認性に優れた赤色 LED を採用、暗い場所でも測定値を容易に読み取ることができます。また、EC-2100 本体を治具に固定するか外部検出器(EC-0201 オプション）を使うことにより、点検作業を一人で行うことも可能です。 EC-2100 は、本体の押しボタンスイッチの他に、外部接点信号の入力でも測定値をホールドできるため、計測時に表示に気を取られること無く、より安全に作業を進めることができます。2つの表示器が、2段階の測定値をホールド表示します。 距離計測機能 EC-0202（オプション）をプラスすることで、指定した時間内で移動した距離（mm）を計測するハンディ距離計として、また距離計測機能 EC-0202（オプション）とトリガー装置（EC-0203 オプション）を加えることで、エスカレーターの非常停止距離計測用として使用することもできます。
ガバナのプーリやロープに周速リングを押し当て計測します。 本体のホールドスイッチ[1][2]を押すか、外部ホールド信号を用いる事によって、その時点の速度データを独立して計測、表示します。
最大値計測
本体の［DISP］スイッチを押すと、下画面に計測中の最大値を表示します。最大値ホールド計測が可能です。
メモリ機能
計測した値を本体へ保存します。回転速度（m/min、r/min）時は、 CH 1、 CH 2、MAX 値を保存します。距離計測（mm）時は、計測値、符号、回転方向を保存します。[MENU]スイッチより設定モードで保存したデータを読み出す事ができます。

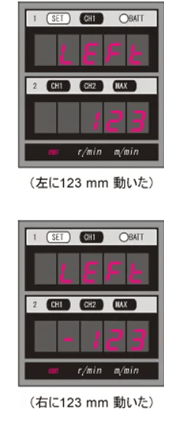

周速リングを対象物に押し当てて計測します。計測スタート、ストップのタイミングは、本体のスイッチで行います。回転方向の設定ができ、カウントアップダウンに対応可能です。周速リングが停止後、2秒経過すると値は自動でホールドします（オートストップ機能）※1。
※1 オートストップ機能は、EC-2100 本体の改造にて機能を無効にできます。
| 測部 | 方式 | 接触式 |
|---|---|---|
| 測定範囲 | 速度計測 ： 0.1～2,000.0（m/min） 回転速度計測 ： 1～20,000（r/min） 距離計測（オプション） ： 0～±999（mm）＊ ＊ ±5000 mm までは測定します。ただし、±999 mm 以上の計測値は保証できません。 |
|
| 測定精度 | ±1 カウント | |
| 測定時間 | 10 ms | |
| 表示器 | 5 桁 赤色 LED × 2 | |
| 表示更新時間 | 100 ms | |
| 分解能 | 速度：0.1 (m/min)*、回転速度：0.1 (r/min)*、距離：1 mm（距離はオプション） * 平均回数 10 以上 |
|
| 測定単位 | 速度：m/min、回転速度r/min、距離：mm（距離はオプション） | |
| オートパワーオフ機能 | 最終操作から 180 秒後にパワーオフ | |
| データホールド機能 | CH 1、CH 2、最大値 （各独立） | |
| 平均化機能 | 1～200 回（任意設定） | |
| メモリ機能 | 計測結果を 10 組本体に保存 | |
| アナログ出力 | 出力内容 | 瞬時値(平均化処理後に対して出力する） |
| 電圧範囲 | 0～1 V／0～F.S. | |
| 変換方式 | 10 bit D/A 変換 | |
| リニアリティ | ±1％ F.S. | |
| 出力更新時間 | 10 ms | |
| 出力コネクター | ⌀ 2.5 mm ピンジャック | |
| パルス出力 | 出力方式 | トランジスタ出力（オープンコレクター） |
| 耐電圧 | 14 V | |
| 電流 | 20 mA 以内 | |
| パルス数 | 600 パルス／1 回転 | |
| 論理 | 負論理 | |
| パルス幅 | 約 0.5～1.2 μs | |
| 出力コネクター | ⌀ 2.5 mm ピンジャック | |
| 検出部 | 発生パルス数 | 150 パルス/1 回転（スリット反射方式） |
| 発光源 | 赤外発光ダイオード | |
| 受光素子 | フォトダイオード | |
| 許容軸加重 | ラジアル方向：5 kg、スラスト方向：5 kg | |
| ベアリング寿命 | 2×107 r/min・h（仕様内最大荷重時） | |
| 一般仕様 | 電源 | 単3形乾電池 3本 |
| 電池寿命 | 連続使用時間 15 時間以上（常温使用時） | |
| 消費電流 | 最大 100 mA（電源電圧 4.5 V時） | |
| 使用温度範囲 | 0～45℃ | |
| 保存温度範囲 | -10～60℃ | |
| 外形寸法 | 60（W）×162（L）×38（D）mm（前機種 EC-900 と同一）
|
|
| 質量 | 約 423 g（電池込み、周速リング含まない） | |
| 付属品 |
|
|
| 価格 |
-
※外部検出器や周速リング、回転接触子はオプションです。
EC-2100 エレベーター速度計用の外部検出器です。付属のEC-0921外部検出器用信号ケーブルで EC-2100 と接続し離れたところから操作できますので、危険な場所での測定が安全に行えます。 電源ONや単位の選択などの測定操作は、本体側から行います。
| 検出部 | 発生パルス数 | 150 パルス/1 回転（スリット反射方式） |
|---|---|---|
| 発光源 | 赤外発光ダイオード | |
| 受光素子 | フォトダイオード | |
| 許容軸加重 | ラジアル方向：5 kg、スラスト方向：5 kg | |
| ベアリング寿命 | 2×107 r/min・h（仕様内最大荷重時） | |
| 一般仕様 | 電源 | EC-2100 より供給（外部検出器 EC-0201 用信号ケーブル EC-0921 を使用） |
| 使用温度範囲 | 0～45 ℃ | |
| 保存温度範囲 | -10～60 ℃ | |
| 外形寸法 | 60（W）×76（L）×38（D）mm 治具取付穴あり（4-M4深8） （前機種 EC-091 と同一）
|
|
| 質量 | 約 214 g（周速リング含まない） | |
| 付属品 | 信号ケーブル（5 m）： EC-0921 1本（EC-2100 ←→ EC-0201 間に使用） | |
| 価格 |
EC-0203トリガー装置のボタンを押すと、エスカレーターの非常停止、エレベーター速度計の計測が始まります。計測終了後、2 秒経過すると計測値はホールドされ、誤カウントを防ぎます。
| 接続部 | コネクター | エレベーター速度計（EC-2100）の CH 1 へ 接続ケーブル(別売）※： EC-0926（1.5 m）、EC-0921（5 m）または EC-0927（10 m） |
|---|---|---|
| 端子台 | エスカレーターへ接続 B接点信号 ボタンを押すと接点が開放（OFF）します。 エスカレーター非常停止装置 ⇔ トリガー装置間の接続ケーブル※は、お客様でご用意ください |
|
| 一般仕様 | 外形寸法 | 50（W）×100（L）×47（D）mm
|
| 付属品 | 固定用ネジ：2本 | |
| 価格 |
| 周速リング（広幅：15 mm） KS-400 |
周速リング（狭幅：2 mm） KS-500 |
周速リング（ゴム広幅：15 mm） KS-0800 |
 |
 |
 |
| 回転接触子 KS-300 |
回転接触子用中継シャフト EC-0924 |
外部ホールド信号検出スイッチ EC-001A |
 |
 |
 |
