インパルスハンマ

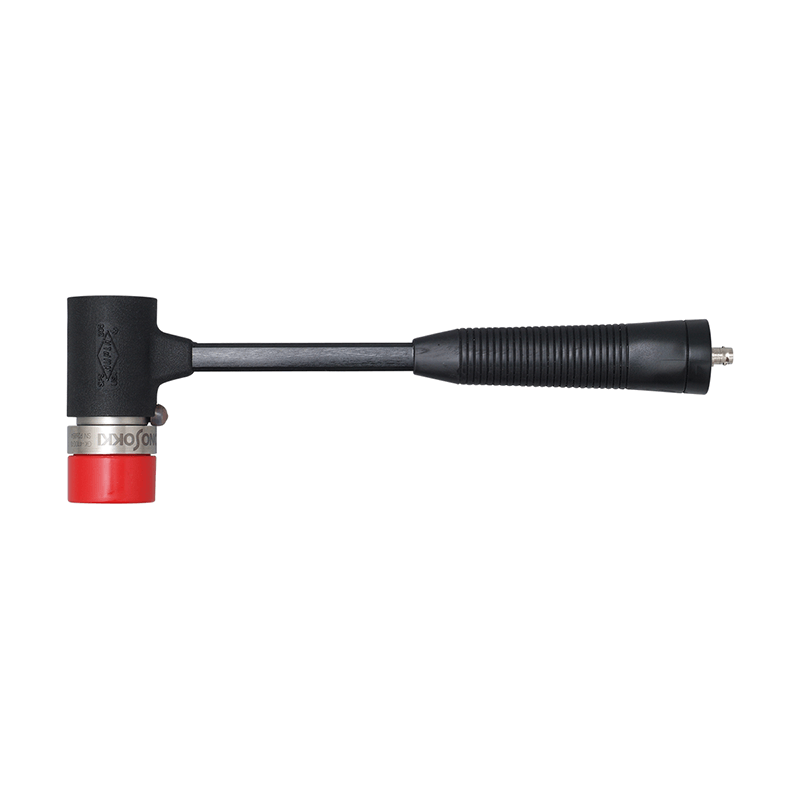

GK-4110G20

インパルスハンマは、構造物の固有振動数測定やモーダル解析を行うための力センサーを内蔵した加振ハンマです。

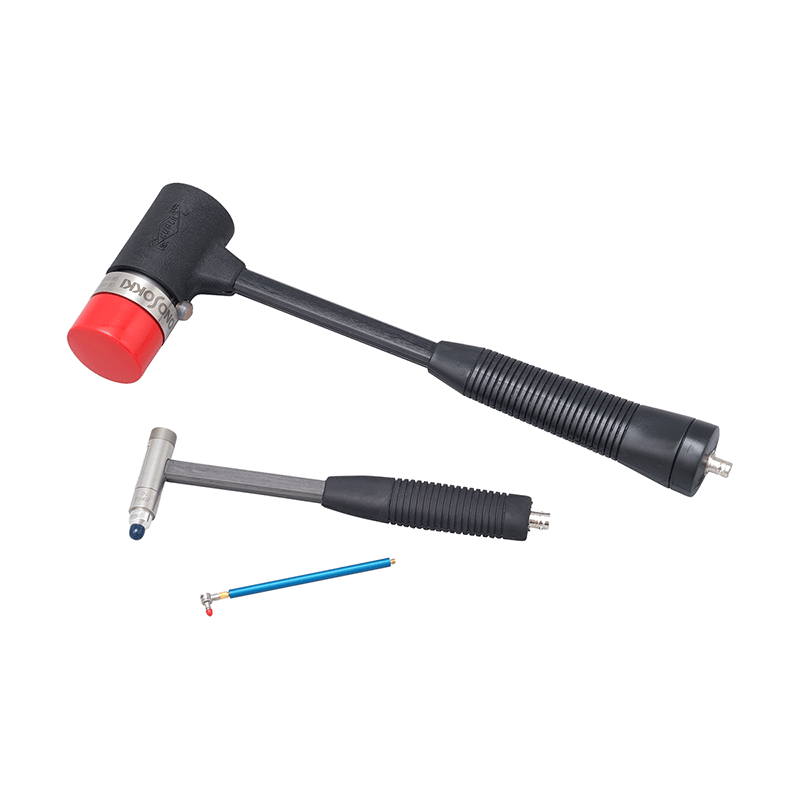

汎用型の GK-3100 に加え、GK-2110 は質量 4.8 g の超小型タイプで小型・軽量部品の加振器として、また GK-4110G20 は質量 1.1 kg の大型タイプで自動車のホワイトボディーや大型構造体の加振器として、用途に合わせてお使いいただけます。

測定対象物に加速度ピックアップを取り付け、インパルスハンマで打撃することにより、インパルスハンマの加振力信号と加速度ピックアップからの応答加速度信号との2つの信号から FFT アナライザーにより周波数応答関数測定（固有振動数測定）が可能となります。
また、得られた周波数応答関数をモード解析ソフト（MEscopeなど）に読み込むことで、対象物のモード解析を行うことも可能です。

お問い合わせ

軽量な 4.8g ハンマ質量（プラスチックハンドル時）により、HDD 等の小型ケース、コンプレッサ等の細径パイプの鳴き解析および対策の為の加振が可能
20 kHz 付近までの加振が可能

非常に軽いものを加振する為のプラスチックハンドルと、大きな加振力を得られるアルミハンドルの2種類を付属、用途に合わせてお選びいただけます。

ハンマ質量は標準で 160 g、付属のエクステンダマスを取り付けることで 235 g となるため、幅広い加振力を本器一つで得ることが可能

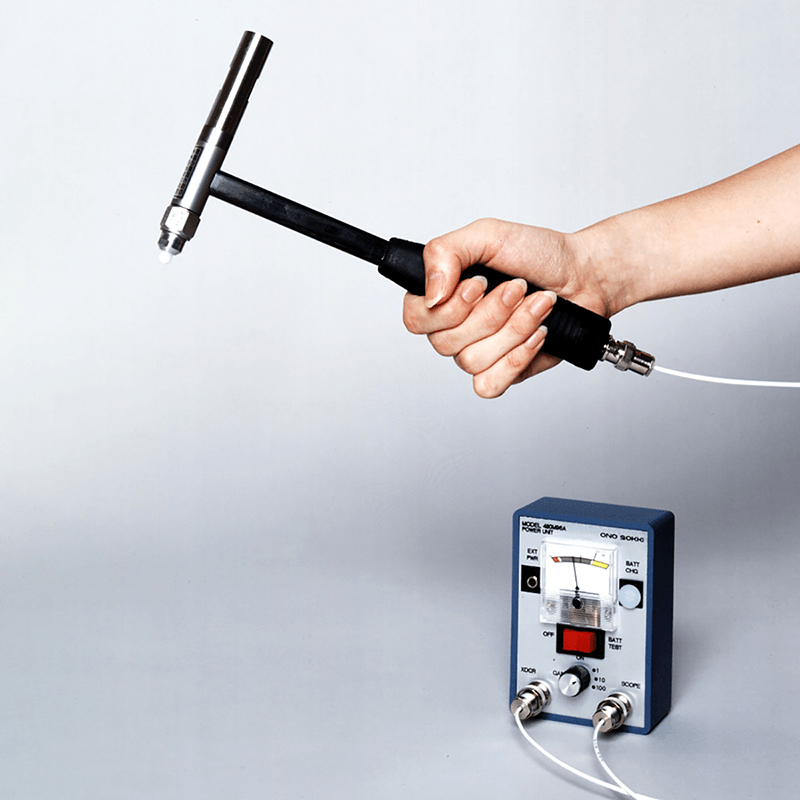

専用のセンサーアンプが付属
4 種類のインパクトチップを標準付属。用途に合わせて加振周波数を変える事が可能です。

1.1 kg のハンマ質量により、工作精度を左右する機械の架台の振動解析、自動車ホワイトボディーのモード解析用加振が可能
定電流駆動（CCLD）方式のプリアンプ内蔵により、解析器にダイレクト接続が可能
4 種類のインパクトチップを標準付属。用途に合わせて加振周波数を変えることが可能です。

	GK-2110	GK-3100	GK-4110G20
測定範囲	220 N	2,200 N	22,000 N
検出素子	水晶圧電素子	水晶圧電素子	水晶圧電素子
感度	22.5 mV/N ±20%	2.25 mV/N ±15%	0.23 mV/N ±15%
共振周波数	100 kHz 以上	22 kHz 以上	12 kHz 以上
加振周波数範囲（ハードチップ使用時）	～ 20 kHz	～ 8 kHz	～ 1 kHz
ハンマ質量	約 4.8 g^*2	約 160 g	約 1,100 g
ヘッド直径	6.3 mm	15.7 mm	51 mm
チップ直径	2.5 mm	6.3 mm	51 mm
ハンマ長さ	107 mm^*2	216 mm	370 mm
出力コネクター	アルミハンドル（5-44 同軸）プラスチックハンドル（10-32 ミニチュアコネクター、ケーブル直出し）	BNC（CO2）	BNC（CO2）
出力信号	定電流駆動（CCLD）対応電圧出力	定電流駆動（CCLD）対応電圧出力	定電流駆動（CCLD）対応電圧出力 IEEE1451.4:2004（TEDS）に対応（Ver.1.0以降）
出力インピーダンス	100 Ω 以下	100 Ω 未満	100 Ω 以下
駆動電源	2 ～ 20 mA、 DC 20 ~ 30 V	2 ～ 20 mA、 DC 20 ~ 30 V	2 ～ 20 mA、 DC 20 ~ 30 V
センサーアンプ	別売：SR-2210	付属：電源ユニット（センサーアンプ）別売：SR-2210	別売：SR-2210
ケーブル	付属：GK-0132 （3 m、アルミハンドル用）	付属：信号ケーブル（3 m）別売：GK-0122（3 m）	別売：MX-100シリーズ

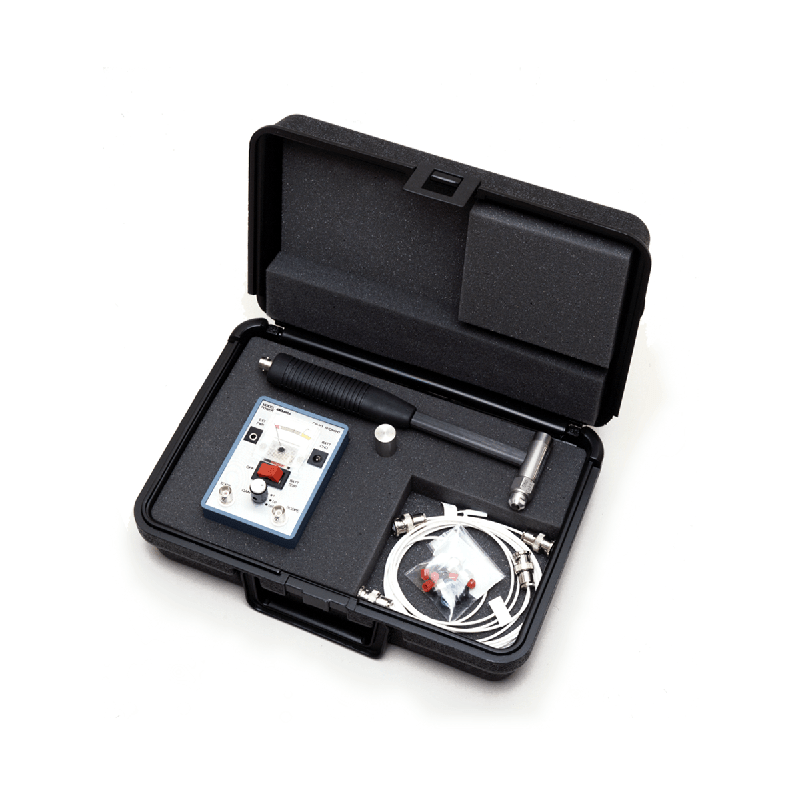

付属品	収納ケースエクステンダマス^*1 ワックスビニルキャップ（赤）3個 5-44 ←→ 10-32 ケーブル（3 m）ハンドル（アルミ、プラスチック2個）取扱説明書出荷特性表	収納ケースエクステンダマス電源ユニット（センサーアンプ）ハンマ用ケーブル（BNC 3 m）信号出力ケーブル（BNC 0.9 m）インパクトチップセット（スーパーソフト2個、ソフト2個、ミディアム、ハード）マウンティングスタッド2個ビニルカバー2個取扱説明書出荷特性表	収納ケースインパクトチップ（スーパーソフト、ソフト、ミディアム、ハード）取扱説明書出荷特性表
価格

※GK-2110をBNCコネクターに接続するにはNP-0021変換コネクターが必要です。
※GK-4110G20には信号ケーブルが付属しません。
※GK-2110とGK-4110G20にはセンサーアンプが付属しません。次のアンプが使用できます。
・SR-2210 2ch センサーアンプ
*1：アルミハンドル使用時は、必ずエクステンダマスを取り付けてください。
*2：プラスチックハンドル時

品名	型名	適合機種
信号ケーブル（3m）	GK-0122	GK-3100/4110G20
信号ケーブル（3m）	GK-0132	GK-2110
ミニチュア/BNC変換コネクター	NP-0021	GK-2110

品名	型名	価格
インパクトキャップ（5個入り）	GK-0205
エクステンダマス	GK-0211

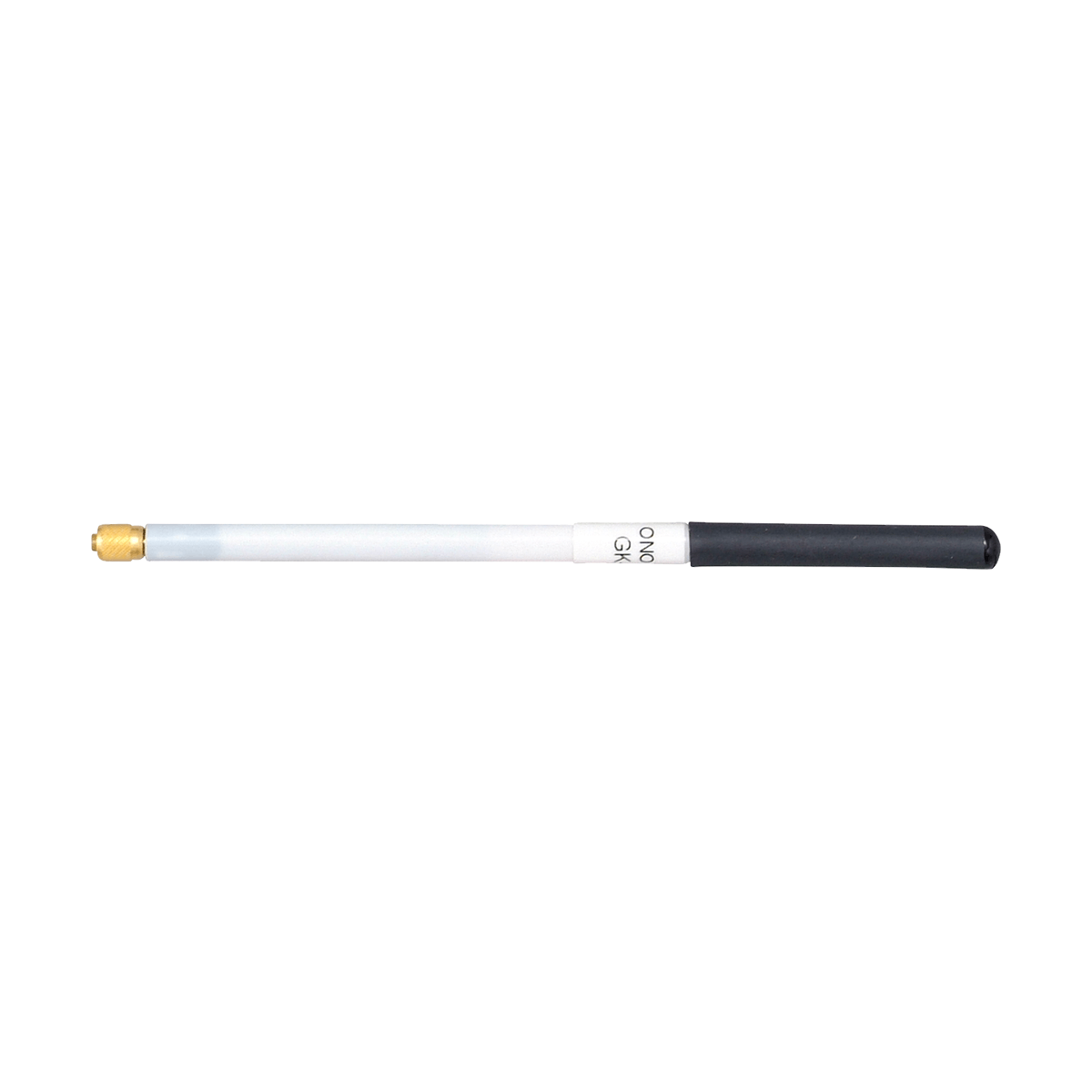

プラスチックハンドル	GK-0221
アルミニウムハンドル	GK-0222
