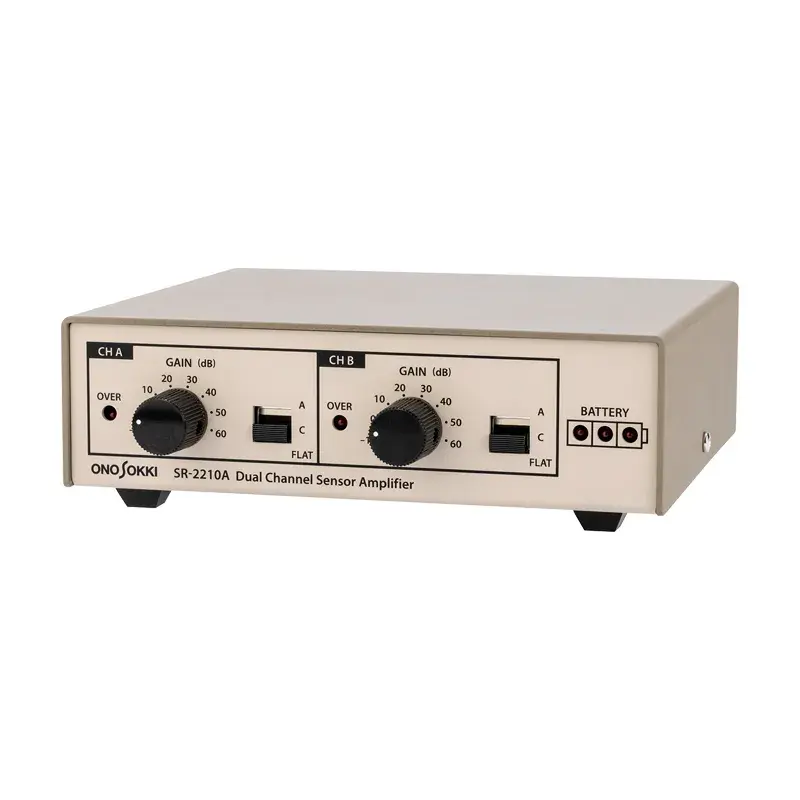

2chセンサーアンプ

SR-2210A

SR-2210Aは、CCLD（定電流駆動）方式の計測用マイクロホンや加速度センサーに対応した2チャンネルの音・振動計測用センサーアンプです。

オシロスコープやデータロガー等による収録・解析の前段アンプとして使用できるほか、PLCに出力信号を直接接続して装置の制御を行うことも可能です。

10 dBステップ（–10 ～ +60 dB）で出力ゲインを調整できるので、マイクロホン用のアンプとして適切なレベルでの出力が可能です。

お問い合わせ

駆動電源 4 ｍA/24 V のセンサーに対応
ローノイズマイクロホンMI-1282M10や超小型の加速度センサーNP-3211等のセンサーを用いた測定が可能です。
周波数重み付け特性（A/C/FLAT(Z)）に対応
人間の耳の聴感に合わせたA特性と、大音量や衝撃音の測定に適したC特性の2つの周波数重み付けに対応しています。
2チャンネル同時測定が可能
音圧と振動の同時測定による出荷検査や、壁を挟んだ2か所の遮音性能測定など、2チャンネルを活かした測定がこの1台で可能です。
2種類の電源系統に対応
電池（単3乾電池 4本）とACアダプター（PB-7090 オプション）に対応しています。

定電流電源		電流： 4 mA ± 20 % （25 ℃において）電圧：DC 24 V typ. （23 ～ 26 V）
チャンネル数		2 チャンネル
使用周波数範囲		1 Hz ～ 20 kHz （± 0.5 dB、ゲイン0 dB、FLAT(Z) にて　1 kHz 基準）（負荷インピーダンス 100 kΩ 以上）
入力インピーダンス		1 MΩ ± 0.5 %
入力遮断周波数		約 0.16 Hz
入力電圧範囲		最大 12.5 dBVrms （±6 V）
ゲイン		–10 dB/0 dB/10 dB/20 dB/30 dB/40 dB/50 dB/60 dB （± 0.2 dB）（10 dB ステップ 8 段切換）
周波数重み付け特性		A/C/FLAT(Z) （適合規格　IEC 61672-1、JIS C 1509-1）
出力遮断周波数		約0.2 Hz 以下（負荷インピーダンス 100 kΩ 以上）約0.4 Hz 以下（負荷インピーダンス 50 kΩ 以上）
入力換算自己雑音	A	-105 dBVrms 以下
	C	-100 dBVrms 以下
	Z(FLAT)	-95 dBVrms 以下
入出力コネクター		BNC （CO2）
出力電圧範囲		最大 12.6 dBVrms （±6 V）
出力最大延長		30 m 以内
電源		単3形乾電池 ×4本外部電源： *PB-7090^ ACアダプター（オプション）** * PB-7090は旧製品 SR-2200には、接続して使用しないでください。故障の原因となります。
連続動作時間		20 時間以上 ※計測用マイクロホンMI-1235・マイクロホンプリアンプMI-3111接続時 ※単3形アルカリ乾電池（LR06）4本使用時
使用温度範囲		-10～+50 ℃（電池を除く）
保存温度範囲		-20～+60 ℃（電池を除く）
使用湿度範囲		30～90 %　RH（結露しないこと）
保存湿度範囲		10～90 %　RH（結露しないこと）
外形寸法		140 （W） × 40 （H） × 125 （D） mm　（突起を含まず）
質量		約 500 g（電池を含む）
付属品		取扱説明書
価格

型名		長さ	使用温度範囲
MX-1001	低温/高温仕様信号ケーブル	1.5 m	-30～＋80 ℃
MX-1005		5 m
MX-1020		20 m
MX-2001		1.5 m	0～＋60 ℃
MX-2005		5 m
MX-2020		20 m
