CF-4700A/CF-4700 よくあるご質問
質問番号 FAQ-0309
CF-4700でパネルコンディションに保存されない項目は？
Ver.1.0.1.12 対応版
■ コンディションに保存していない項目
| 場所 | 内容 | 説明 | 初期値 |
|---|---|---|---|

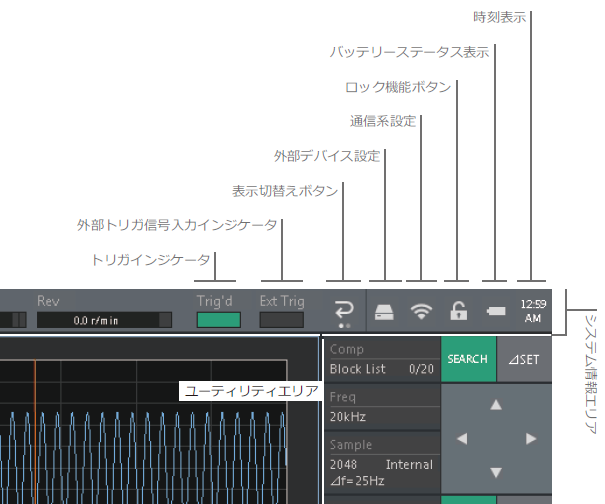

| システム情報エリア | |||
| 表示切替ボタン | CH表示/通信設定表示の切り替え | CH表示 | |
| 外部デバイス設定 | USB Mass StorageFolder Sharing on LAN | USBマスストレージ機能 ON/OFF LAN経由でのフォルダ共有 ON/OFF | OFF OFF |

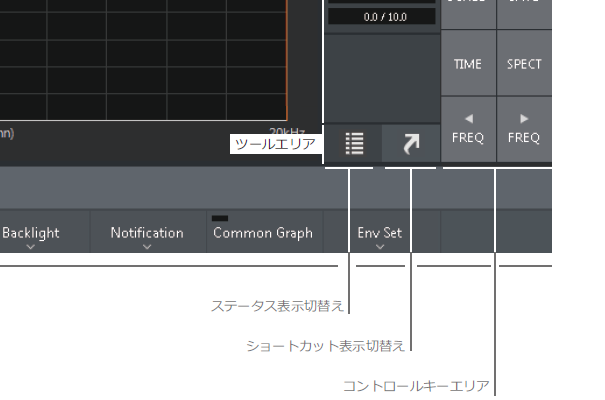

| ユーティリティエリア | |||
| ステータス表示切替 | ステータス表示/ショートカット表示の切り替え | ON | |
| ショートカット表示切替 | ステータス表示/ショートカット表示の切り替え | OFF | |
| コントロールキーエリア | |||
| TRIG | トリガ ON/OFF | OFF | |
| COMP | コンパレート ON/OFF | OFF | |
| AVG | 平均 ON/OFF | OFF | |
| START | 計測スタート | OFF | |
| PAUSE | 計測ポーズ | OFF | |
| STOP | 計測ストップ | ON | |
| SCHED | スケジュール ON/OFF | OFF | |
| Home（セッティングキーエリア） | |||
| Memory | |||
| Data | Auto Save | オートセーブ | OFF |
| USBフラッシュメモリ 4 GB（Swissbit） | - | PE19B1977 |
■ CF-4700本体に保存している項目
（エクスポート不可、そのCF本体のみの設定でUSBやSD等で他のCFへの移行はできません。）
| 場所 | 内容 | 説明 | 初期値 |
|---|---|---|---|
| システム情報エリア | |||
| ロック機能ボタン | 画面ロック | OFF | |
| Password Lock | 画面ロック解除時にパスワードを要求 ON/OFF | OFF | |
| Password | パスワード | 設定なし | |
| ユーティリティエリア | |||
| ショートカットエリア | ショートカット | セッティングキーショートカット登録 | 設定なし |
| Home（セッティングキーエリア） | |||
| Input | |||
| BPF & Monitor | Monitor Volume | フィルター後データのモニターボリューム | 0 |
| Memory | |||
| Location | 保存先メディア | Internal | |
| Data | フォルダ | 1～10 | 1 |
| Active No | 現在のアクティブデータインデックス（保存先） | 1 | |
| Protect | データプロテクト | ON | |
| Save Result Type | コンパレート時の保存データフィルター | All | |
| Save Type | TEXT | テキスト保存 ON/OFF | ON |
| TRC | TRCファイル保存 ON/OFF | ON | |
| BMP | BMP保存 ON/OFF | OFF | |
| Condition | Start Type | 起動時のコンディション | 直前の終了時のコンディション |
| Startup | 起動時指定ファイル名 | 設定なし | |
| Active No | 現在のアクティブデータインデックス | 1 | |
| Relay Load | DIO設定コンディションをロード ON/OFF | ON | |
| Ext Control | |||
| RS-232C | BPS | RS-232C通信設定 | 9600 |
| Character Bit | RS-232C通信設定 | 8 | |
| Parity Check | RS-232C通信設定 | None | |
| Stop Bit | RS-232C通信設定 | 1 | |
| Flow Control | RS-232C通信設定 | None | |
| Terminator | RS-232C通信設定 | CR | |
| System | |||
| Common Graph | データ共通設定 ON/OFF | OFF | |
| Backlight | Timer Off | 経過時間で画面を消すタイマ | OFF |
| Off Time Set | 最後の操作から画面を消すまでのインターバル | 1min | |
| Notification | Confirm Dialog | 確認ダイアログ表示 ON/OFF | ON |
| Beep | ビープ音 ON/OFF | OFF | |
| Event Log | イベントログ | 設定なし | |
| Done Event | Average Done | 平均完了 | OFF |
| Schedule Done | スケジュール完了 | OFF | |
| Compare Done | コンパレート完了 | OFF | |
| Status Event | Trig'd | トリガがかかった | OFF |
| A/D Over | A/Dオーバした | OFF | |
| CCLD Disconnect | CCLD ONのセンサーが断線した | OFF | |
| Compare NG | コンパレートがNGになった | OFF | |
| Env Set | Language | 言語設定 | 英語 |
| アシスト機能ダイアログ | OKデータフォルダ | 1～10 | 1 |
| NGデータフォルダ | 1～10 | 1 | |
| アクティブOKデータインデックス | 1 | ||
| アクティブNGデータインデックス | 1 | ||
| コンフィグレーションモード | ライセンス情報 | 購入ライセンスに依存 | |
| 日時設定 | - | ||
| キーボード言語設定 | 日本語キーボード | ||
| コンピュータ名 | CF-4700 | ||
| IP Address | IPアドレス | 192.168.3.59 | |
| Subnet Mask | サブネットマスク | 255.255.255.0 | |
| 無線LAN用のSSID | CF4700 | ||
| 無線LAN用のパスワード | 1234567890 | ||
| リモートデスクトップの許可 | OFF |
最終更新日：2016-11-21
