振動コンパレータ よくあるご質問

振動レベル判定のためのAバンド、Bバンドの測定条件（バンドパスフィルター等）を同じに設定し、判定レベルをAバンドは「UPPER」、Bバンドは「LOWER」に設定します。この設定により、いづれも測定値≧設定値でNG判定出力します。PLC（シーケンサ）で、AバンドとBバンドのNG出力の組合せにより、「UPPER」、「LOWER」、「OK」を判定させます。

■測定判定タイミングチャート−例

GATE信号（AUTO）で測定時間を指定し、PEAKHOLDを測定判定する場合の例を次に示します。AバンドとBバンドのNG判定は“Hi”（測定値≧設定値）とします。

判定	Aバンド	Bバンド
OVER	NG出力	NG出力
OK	（OK出力）	NG出力
LOWER	（OK出力）	（OK出力）

■操作手順

• リセット信号を入力し、前回の測定値と判定結果をクリアーします。

• 供試品の運転を開始し、安定したらGATE信号（AUTO）を入力し測定を行います。

• 測定時間経過（GATEをoff）後、Aバンド、Bバンドのコンパレーター出力（判定結果）を読み取ります。

• Aバンド、Bバンドのコンパレーター結果をPLC（シーケンサ）などに取り込み、「UPPER」「LOWER」「OK」の総合判定を行います。

• リセット信号、GATE信号（AUTO）はLOWレベル（0V）のとき動作します。

• Aバンド、Bバンドのコンパレート出力はオープンコレクタ出力（DC30V、25mA）です。この例では負論理を使っています。

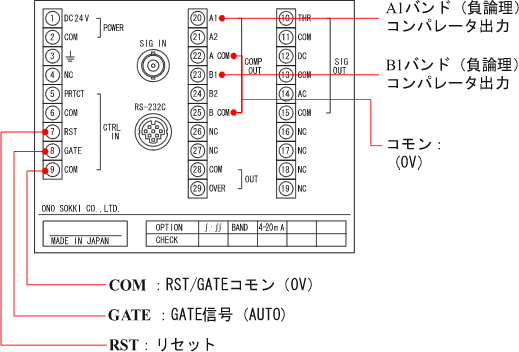

■背面端子台

次図は背面端子図を示します。信号の仕様や配線説明など取説を参照いただき、正しく配線してください。

■計測モード

VC-2100の計測モードは、RMS / PEAK / MAX HOLD / PEAKHOLD の 4 種類があり、バンドパスフィルター周波数を設定すると、バンドパスフィルター通過後の信号で計測します。計測条件は A、Bバンドそれぞれで設定を行います。「AUTO GATE」機能を使う場合は、計測モードは「MAX HOLD」または「PEAKHOLD」どちらかの設定となります。 それぞれの内容については、こちらの「VC-2100の計測モードとコンパレート機能」をご参考ください。

■設定操作

テスト試験を行い、計測条件を確定します。 VC2-100の設定方法は、こちらの簡易操作手順書をご参考ください。
