振動コンパレータ よくあるご質問
質問番号 FAQ-1395
コンパレート出力と 端子台（リセット、ゲート入力）
コンパレート機能に付いては「計測モードとコンパレート機能」を、また設定操作に付いて「簡易操作手順書」を合わせてご参照ください。
シーケンサーなど外部機器と接続し、判定タイミングを制御するにはAUTO運転を行います。リセット信号、ゲート信号を使い制御します。詳細に付いては取説をご覧ください。

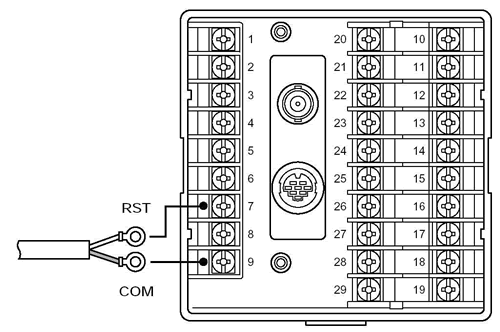

■リセット信号、ゲート信号入力
| 入力信号 | 背面端子台No | 仕 様 | AUTO運転時の動作 |
|---|---|---|---|
| リセット | No.7 リセット信号 No.9 COM | 端子間を短絡するか、LOW レベル信号入力にてリセット動作します 電圧信号入力の場合 LOW： 0.8V 以下 | （1）ゲート OFF（コンパレート停止）でリセット入力します。 （2）ゲート ON（コンパレート開始） （3）ゲート OFFで判定出力読み取り （4） （1）に戻り次回の計測に入る |
| ゲート | No.8 ゲート信号 No.9 COM |
<入力回路>
<端子台>

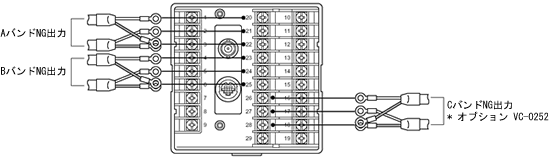

■コンパレーター出力（NG 信号）
A BAND、B BAND 、C BAND（オプション）それぞれNG判定信号出力します。
| バンド | 背面出力端子台No | |
|---|---|---|
| A BAND NG 出力 | No.20 NG 負論理出力 No.21 NG 正論理出力 No.22 同上 COM 端子 | オープンコレクタ DC 35 V max、25 mA max （回路図は下図参照） |
| B BAND NG 出力 | No.23 NG 負論理出力 No.24 NG 正論理出力 No.25 同上 COM 端子 | |
| C BAND NG 出力 （オプション） | No.26 NG 負論理出力 No.27 NG 正論理出力 No.28 同上 COM 端子 |
<入力回路>
<端子台>
最終更新日：2002-07-15
