トルク計よくあるご質問

質問番号 FAQ-1334

TS-2700 N-0の設定方法

検出器の周波数特性などにより、無負荷状態で軸が回転していてもトルクの測定値が現れることがあります。この値は、再現性がありますので、回転数ごとに補正値を設定することにより、高精度の測定をすることが可能です。

<ご注意>

CW/CCW それぞれについて別に補正値の取得・入力が必要です。前面パネルの CW/CCW切替スイッチで選択している方向の補正ができます。最初に回転方向の設定を確認してください。

検出軸を無負荷の状態にして（片側の軸に何もつけない状態）モーターなどで回転させます。

使用する回転数の範囲で回転数を変え、各回転数でのトルク表示値を記録します。
測定範囲の回転数を記した下記のような表をご利用ください。

回転数（r/min）	0	1000	2000	3000	4000	5000
トルクのカウント

【注意1】	カウント欄には、小数点の表示は無視した数字を記入します。例：1.234→1234、−0.20→−20
【注意2】	カウントとは、トルク表示された値の小数点を無視した数をいいます。

本器に入力できるのは5ポイントです。入力ポイント間を直線近似して入力ポイント以外の補正も行います。数字の変化の大きな付近で回転数間隔を細かくし、変化の小さな付近を粗く記録することも可能です。

例：回転数→200、500、1000、2000、5000

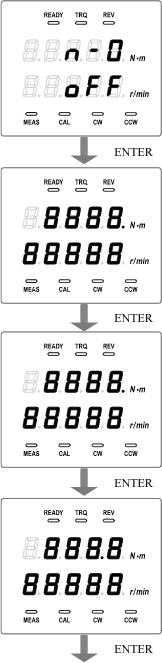

N-0補正値の入力方法

<ご注意>

補正値は、回転数の低い方から順（昇順）に設定してください。

トルク値は小数点を無視したカウント値を入力してください。

トルク値は、トルクキャパシティを超える値の入力はできません。

回転数入力は、回転数キャパシティ設定にかかわらず、99,999r/minまで入力可能

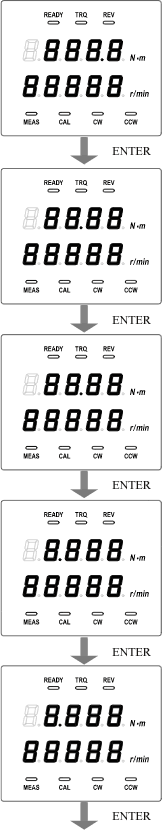

1ポイント目のトルク補正値入力が可能 1ポイント目であることを示す1桁目の小数点が点灯

1ポイント目の回転数入力が可能

2ポイント目のトルク補正値入力が可能
2ポイント目であることを示す2桁目の小数点が点灯

3ポイント目のトルク補正値入力が可能
3ポイント目であることを示す3桁目の小数点が点灯

3ポイント目の回転数入力が可能

4ポイント目のトルク補正値入力が可能
4ポイント目であることを示す4桁目の小数点が点灯

4ポイント目の回転数入力が可能

5ポイント目のトルク補正値入力が可能
5ポイント目であることを示す5桁目の小数点が点灯
- 操作方法は1ポイント目のトルク補正値入力と同様です。以下、操作の説明を省略します。

5ポイント目の回転数入力が可能

5ポイント目の回転数入力表示のあとにENTERキーを押すとN-0補正の最初の表示に戻る
