トルク計 よくあるご質問

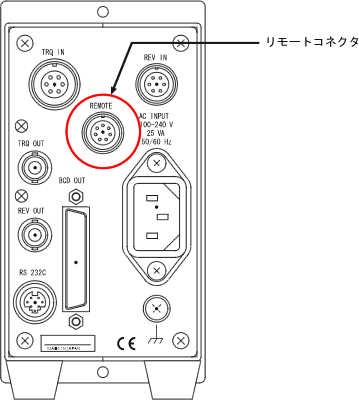

背面パネルの REMOTE コネクターを使い外部からコントロール信号を入力することで可能です。 但、REMOTE コネクターに接続するケーブルは全長 5 m 以下とし、必要に応じてシールド処理を行ってください。

■操作方法

（1） 背面パネルのREMOTEコネクター（ケーブル側コネクターは標準付属）ピン番号"C"と"D"間
を無電圧接点出力で配線します。



適合コネクター（信号コード側） ： R03―PB8M （多治見無線電機製） ＜標準付属＞

● REMOTEコネクターピン配列

ピ ン	信号名称	備考
A	CLR IN	無電圧接点入力 （コモンは共通）
B	TRG IN
C	CW／CCW切替
D	COM
E	READY OUT	無電圧接点出力 （コモンは別）
F	同上 COM1
G	TRG OUT
H	同上 COM2

（2）MENUの設定「回転方向の外部入力」をONにします。これにより、REMOTEコネクターから
のCW/CCW切り替えが有効になります。

-1 MENUキーを2s以上押し、設定モードに入ります。

-2 ENTERキーを使い「5.回転方向の外部入力」モードに移り、設定をONにし
ます。ENTERキーは押す度に設定が確定され、次のモードに移行します。

注意

測定する軸の回転方向を変えた場合、トルクのゼロ補正値、N-0補正値が変わります。回転方向を切り替えて使用するには、CW/CCW各方向についてトルクのゼロ補正値、N-0補正値の設定を行う必要があります。トルクのゼロ補正値、N-0補正値は一度設定するとバックアップメモリに記憶されます。測定時は、検出器付属モ−タの回転方向を切り替えるとともに本器のCW/CCWを切り替えることにより測定してください。
