トルク計 よくあるご質問

TS-2600 で N-0（回転数毎のゼロ点補正の設定）をするには、TS-2600 と CPU を RS232C で接続し、Windows 95 に標準で装備されているハイパーターミナル機能を利用します。RS232C 用信号コードは当社専用のものが必要です。

次はハイパーターミナルの立ち上げ手順です。

1. TS-2600 とパソコンを接続する RS232C ケーブルを用意し接続します。
2. Windows 95 を起動します。
3. スタート → プログラム → アクセサリ → ハイパーターミナル Hypertrm.EXE を選択します。
4. ハイパーターミナルのウィンドウが開くので、を起動します。
5. ”接続する前に、まずモデムをインストールしなければなりません。インストールを始めますか？”と出た場合は いいえ を押します。
6. 接続の設定ウインドウが開くと、

   名前（N）：TS-2600 と入力し、アイコンは適当に選択し OKを押します。

7. 電話番号のウインドウが開くと、

   接続方法（N）：Com1へダイレクト、またはCom2へダイレクトを選択し、OKを押します。




   これは RS232C ケーブルを接続しているComポート番号を選択する設定です。CPU のコネクター番号を確認してください。

8. COM＿のプロパティが開くのでポートの設定を行います。

   ビット／秒（B）：9600
   データビット（D）：8
   パリティ（P）：なし
   ストップビット（S）：1
   フロー制御（F）：Xon／Xoff

   以上を入力または選択しOKを押します。

9. ファイル（F）→ プロパティ（R）を選択するとTS-2600のプロパティウインドウが開くのでタブの［設定］を選択し以下の設定を行います。

   ファンクションキー、方向キー、Ctrlキーの使い方

   ターミナルキーを選択。




   エミュレーション（E）：VT100

10. エンコード方法（I）を押しホストシステムエンコード方法のウインドウを開きます。


    シフトJIS（S）を選択し、OKを押します。

11. ASCII設定（C）を押しASCII設定のウインドウを開き、以下の設定を行います。

    ［ASCIIの送信］
    行末に改行文字を付ける（S）
    ローカルエコー（E）

    にチェックマークを付けます。

    ［ASCIIの受信］
    受信データに改行文字を付ける（A）
    右端で折り返す（W）

    にチェックマークを付け、OKを押します。現在開いているウインドウを閉じるため再度OKを押します。

12. ファイル（F）→名前を付けて保存（A）します。

    ファイル名にはすでにTS-2600と入っているので保存を押します。

13. TS-2600の電源を一度OFFし、再度ONします。

    これによりRS−232CでCPUとTS-2600が接続されます。

14. 半角大文字でTRMとキー入力（ターミナル画面上には入力した文字は見えない）するとN−O補正値入力画面が起動しますので、TS-2600取り扱い説明書にしたがって設定操作をしてください。

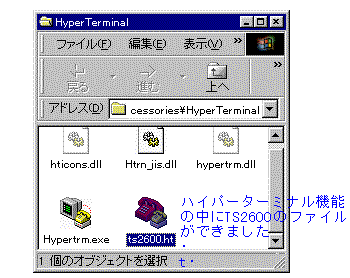

15. TS-2600のアイコンが作られてますので、後日再度N−O補正を行う場合はハイパーターミナルを起動しファイル（F）からTS-2600のアイコンをクリックする事によりハイパーターミナルが起動します。その画面で14．の操作を行います。
