トルク計 よくあるご質問

1．前パネル

（1） POWER スイッチ
本器のメイン電源スイッチです。 スイッチの上側を押すと、電源が入ります。
（2） POWER LED
メイン電源が供給されているとき、緑色の LED が点灯します。
（3） TRQ LED
トルク検出器からの計測信号 SIG1/SIG2 が共に入力されているとき、緑色の LED が点灯します。
（4） REV LED
MP-981 等、回転検出器からの信号が入力されているとき、緑色の LED が点灯します。
（5） TQR ZERO スイッチ
トルクのゼロ値の設定用のデジタルスイッチです。
（6） ANALOG ADJ TRQ ZERO / FULL
トルクデータのアナログ出力を校正する場合、このポテンショメータで調整します。
（7） ANALOG ADJ REV ZERO / FULL
回転データのアナログ出力を校正する場合、このポテンショメータで調整します。

2．裏パネル

（8） TRQ IN
トルク検出器からの信号を入力するコネクターです。
適合コネクター：TRC116- 12A10- 7M10.5 （多治見製）
必ず、検出器に付属の専用ケーブルを使用ください。

ピン	信号名
A	SIG1
B	SIG2
C	SIG1 COM
D	SIG2 COM
E	NC
F	SIG COM
G	NC

（9） REV IN
回転検出器からの信号を入力するコネクターです。適合コネクター：R03- PB6M （多治見製）
専用の回転検出器（ MP-981 型磁電式検出器）および同専用ケーブル（ MX-8105 5 m ）を使用ください。

ピン	信号名
A	SIG
B	NC
C	12 V
D	FG
E	SIG COM
F	12 V COM

（10）TRQ OUT
トルクデ−タのアナログ電圧出力用コネクターです。 適合コネクター：C02 形 （ BNC ）コネクター
（11） REV OUT
回転デ−タのアナログ電圧出力用コネクターです。 適合コネクター：C02 形 （ BNC ）コネクター
（12） BCD OUT
トルク／回転デ−タの BCD 出力用コネクターです。データおよび極性は正論理、ホールド、ビジー、プリントコマンドは負論理、すべてオープンコレクタ出力 。
適合プラグ：DX40 - 50P （ヒロセ電機）、プラグカバー：DX - 50 - CV1 （ヒロセ電機）
信号ケーブルは受注生産となります。

ピン番号	信号名		ピン番号	信号名
1	デ−タ出力	1×100	26	デ−タ出力	2×101
2	（トルク部）	2×100	27	（回転部）	4×101
3		4×100	28		8×101
4		8×100	29		1×102
5		1×101	30		2×102
6		2×101	31		4×102
7		4×101	32		8×102
8		8×101	33		1×103
9		1×102	34		2×103
10		2×102	35		4×103
11		4×102	36		8×103
12		8×102	37	NC
13		1×103	38	NC
14		2×103	39	NC
15		4×103	40	NC
16		8×103	41	NC
17	NC		42	トルク極性出力”−”
18	NC		43	トルク極性出力”＋”
19	NC		44	NC
20	NC		45	NC
21	デ−タ出力	1×100	46	NC
22	（回転部）	2×100	47	ホ−ルド入力	＊
23		4×100	48	ビジ−入力	＊
24		8×100	49	プリントコマンド出力 ＊
25		1×101	50	コモン

上記＊印は負論理出力です。 NCはノンコネクションを示します。

（13） AC IN
AC 電源を入力するコネクターです。 適合ケ−ブル ：SDS4- SB303 SVT ×318AWG- 2M（3P- 3P） （電源ケーブルは標準付属）
（14） 機能接地タ−ミナル
機能接地用の端子です。 計測時にノイズ等の問題がある場合、アースラインに接続してください。
（15） ゴム足
購入時には取り付けてありません。付属品です。 机上などに置いて使用する場合に本体の下面にビスで取り付けます。

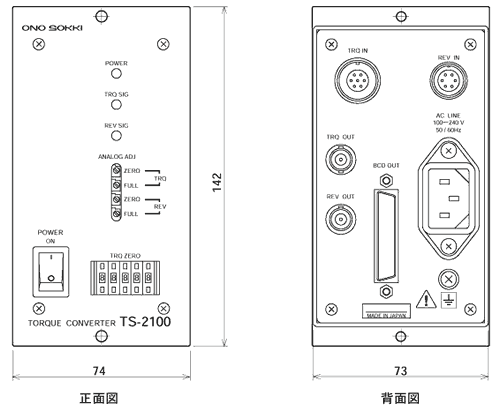

3．外観図
