トルク計 よくあるご質問

SS 型トルク検出器付属モーターの CW／CCW 切換を外部切換方式に改造（オプション）した場合の配線方法を下図に示します。電源コネクターが2ピンから4ピンに変わります。
なお、ケーブルは 5m（片側：RM15QPS-4SA - 片側：オープン）付属しています。

1. SS-002 ～ SS-200、SS-2050 ～ SS-2200 の外部切換え

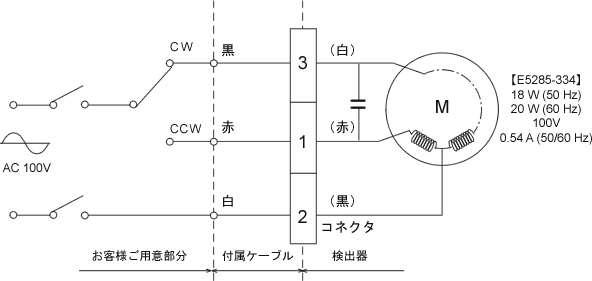

   ■検出器上面に「OM」というシールが貼ってある製品



   ピンNo．	1	2	3	4
   検出器	赤	黒	白	空き
   ケーブル	赤	白	黒	緑

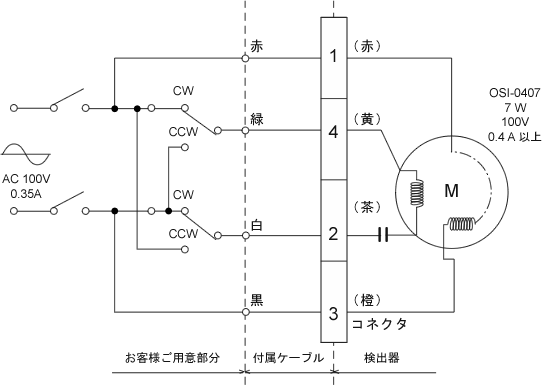

   ■検出器上面に「OM」というシールが貼ってない製品



   ピンNo．	1	2	3	4
   検出器	赤	茶	橙	黄
   ケーブル	赤	白	黒	緑

2. SS-500 ～ SS-202 の外部切換え

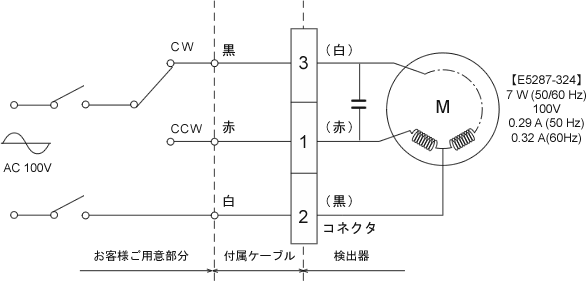

   ■検出器上面に「OM」というシールが貼ってある製品

   ピンNo．	1	2	3	4
   検出器	赤	黒	白	空き
   ケーブル	赤	白	黒	緑

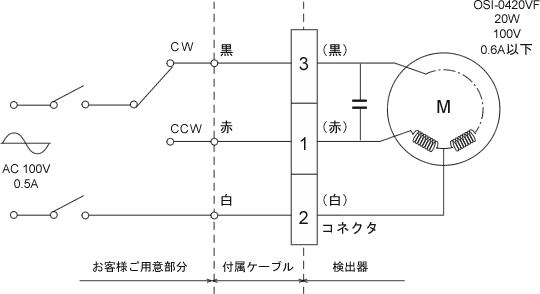

   ■検出器上面に「OM」というシールが貼ってない製品



   ピンNo．	1	2	3	4
   検出器	赤	白	黒	空き
   ケーブル	赤	白	黒	緑

注意

• リレーの接点容量は3 A 程度のものを使用してください。

• 前記のCW、CCWは駆動側から見た時の検出器の軸の回転方向を示しています。検出器の回転方向と検出器付属のモーターの回転方向は逆方向にする必要があります。したがってCWまたはCCW 側にスイッチを倒した時、検出器付属のモーターの軸は実際にはこれと逆方向に回転します。
