騒音計よくあるご質問

質問番号 FAQ-1213

三脚とマイク延長コードの取り付け

■三脚とマイク延長ケーブルの取り付け

三脚とマイク延長ケーブルは、騒音計本体や測定者からの反射など音響的な影響を寄り軽減する必要がある場合に使用します。

マイク延長ケーブル型式一覧

騒音計	適合マイク延長ケーブル型式
LA-2560 普通騒音計 LA-5560 LA-5570 精密騒音計	AG-3301型 5m AG-3302型 10m AG-3303型 20m AG-3304型 30m AG-3305型 100m コードリール付
※ MI-0301ホルダー付属

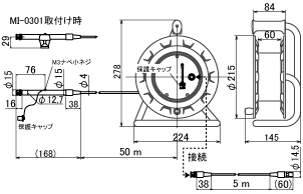

LA-1410 LA-1440 普通騒音計 LA-4440 精密騒音計	AG-2010型 10m AG-2030型 30m AG-2050型 50m リール付 AG-2100型 100m リール付

※ MI-0301ホルダー付属

＊MI-0301 マイクロホンフォルダーはマイク延長ケーブルに付属しています。

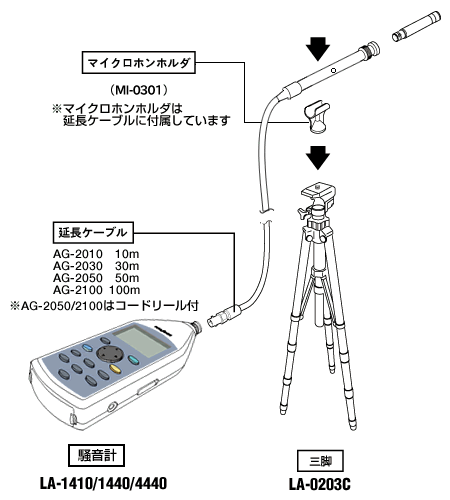

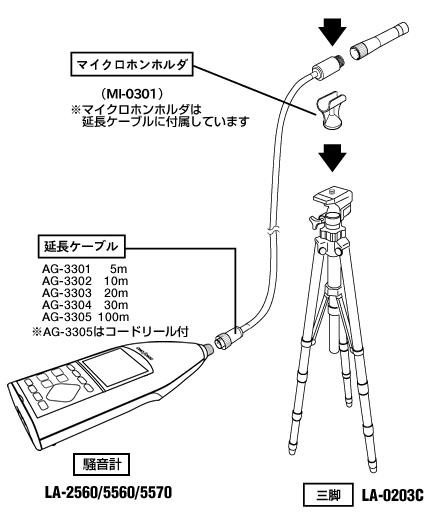

プリアンプの取り外し、延長ケーブルの取り付け手順

騒音計の電源をOFFにします。
プリアンプ固定ネジ（LA-2560/5560/5570）を反時計方向に回しゆるめます。本体側コネクターに沿ってゆっくり外します。
またはBNCコネクターネジ（LA-1410/LA-1440/LA-4440 本体側コネクター部）を保持しながら、BNCコネクターを反時計方向に回し、BNCコネクターを解除する位置に合わせ、プリアンプをゆっくり上の方へ引きながら外します。
マイク延長ケーブルのコネクターに沿ってプリアンプを装着し、時計方向に回してコネクターに固定します。


三脚への取り付け

騒音計本体と三脚を直接取り付ける場合は、本体背面部にある三脚取り付けネジにて取り付けます。

騒音計の底面のネジはカメラ三脚用ねじとなっております。JIS B7103に準拠した、呼び「1/4」ねじです。（騒音計側はめねじです。）

単位：mm

呼び	ねじ山数（25.4mmにつき）n	ピッチ		おねじ	めねじ
外径d	有効径	谷の径	谷の径D	有効径	内径
1/4	20	1.270	基準寸法	6.350	5.525	4.975	6.350	5.525	4.975
最大許容寸法	6.322	5.497	4.763	規程しない	5.820	5.267
最小許容寸法	6.012	5.355	規程しない	6.460	5.635	4.975
公差	0.310	0.142	---	---	0.185	0.292
