1. 概要

FSCANメモリーは、1～200のアドレスを持つ独立したオクターブフィルターの演算結果をストアするメモリーです。また、ストアしたデータは上書きしない限り保存され続けます。

＜メモ＞
FSCANメモリーにオクターブフィルターの演算結果をストアするには、オプションの1/1オクターブフィルター（LA-0561）または1/3オクターブフィルター（LA-0562）、リアルタイム1/1オクターブフィルター（LA-0563）、リアルタイム1/3オクターブフィルター（LA-0564）を別途お買い求めください。LA-0563、LA-0564のメモリー操作は 1/1 リアルタイムオクターブフィルターおよび 1/3 リアルタイムオクターブフィルターに関するページを参照してください。

■注意事項一覧

LA-0561、LA-0562を用いてFSCANメモリーへ1/1または1/3オクターブフィルターデータをストアする前に、次の事項をご確認ください。

• 1/1または1/3オクターブフィルターにより測定したデータは、1スキャン分データが1つのアドレス上にストアされます。また、ストア完了後はアドレスが自動的に1つ繰り上がっていきます。

• 各バンドの切り替え時間は、動特性で設定されている3倍の待ち時間（FAST/375ms/SLOW/3s）が、自動的に各バンド切替え時間として設定されます。

• 1/1または1/3オクターブフィルターにより測定した瞬時値は、測定したバンドの最後のサンプリングデータとしてストアされます。

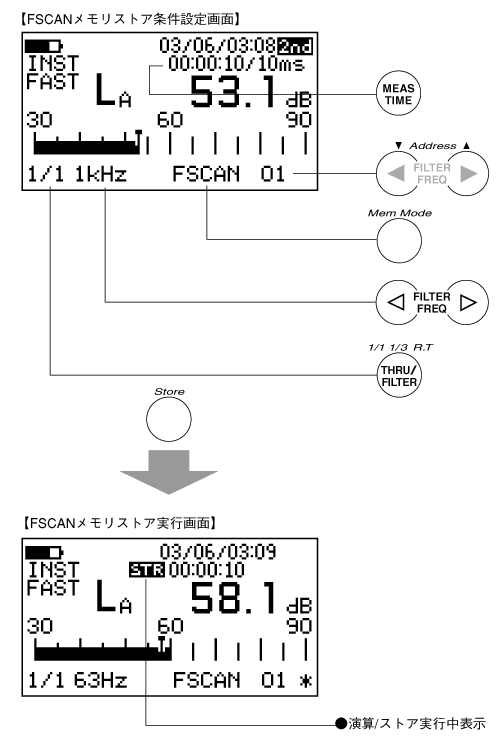

2. LA-0561、LA-0562を使用したデータのストア手順

◆操作

• フィルター演算の一般的な測定条件を設定する。
  周波数特性や動特性などを設定します。詳細は、「第3章 騒音の測定操作」をご覧ください。

• オクターブフィルターの測定条件を選択する。
  最初に、パネルスイッチ［THRU/FILTER］を押しフィルターを有効に設定します。次に、パネルスイッチ［1/11/3 R.T.］を押し、1/1または1/3のいずれかオクターブフィルターを設定します。最後に、パネルスイッチ［MEASTIME］を押し測定時間を設定します。

• メモリーモードを起動し、FSCANメモリーを選択する。
  機能2のパネルスイッチ［Mem Mode］を押しFSCANを設定します。

• ストアするアドレスの番号を指定する。
  機能2のパネルスイッチ［Address ▲・▼］を押すたび、アドレスが増減します。なお、すでにデータがストアされているアドレス番号の後ろにはマーク（＊）が表示されています。

• ストアするデータの種類を選択する。
  パネルスイッチ［Lp/Leq…］を押しストアするデータの種類を選択します。

• パネルスイッチ［Store］を押しストアを開始する。
  各バンドの演算データ（ LP/ Leq/ LE/ LPK/ LMX/ LMN のいずれか1データ）がFSCANメモリーへストアされます。設定したオクターブフィルターにより、スキャン動作が次のように異なります。
• 1/1オクターブフィルター設定時
  THRU A→THRU C→THRU F→31.5→63→125→250→500→ 1k→2k→4k →8k→THRU A→THRUC→THRU F

• 1/3オクターブフィルター設定時
  THRU A→THRU C→THRU F→20→25→31.5→40→50→63→80→100→
  125→160 →200→250→315→400→500→630→800→1k→1.25k→1.6k
  →2k→2.5k→3.15k→ 4k→5k→6.3k→8k→10k→12.5k→THRU A→
  THRU C→THRU F

ストアが終了するとアドレス番号は自動的に繰り上がります。ストアを強制的に終了するには、再度パネルスイッチ［Store］を押します。ストアを一時的に停止するには、パネルスイッチ［PAUSE/CONT］を押し、再度パネルスイッチ［PAUSE/CONT］を押すと一時停止が解除されます。

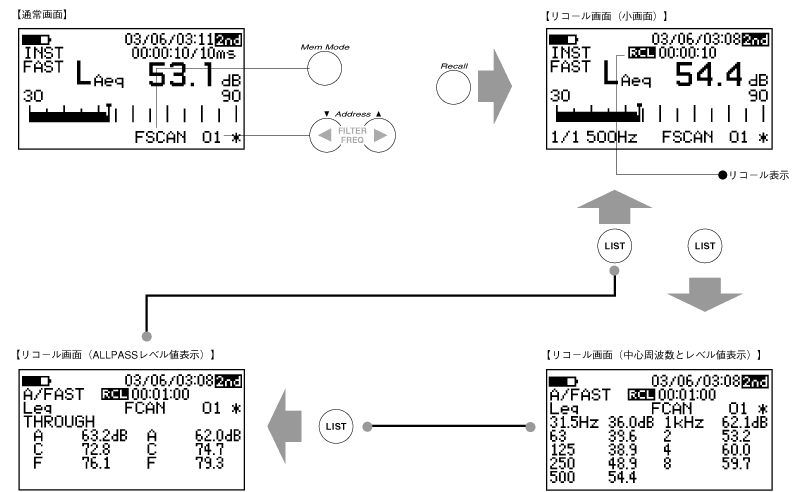

3. ストアデータのリコール手順

<メモ>

• リコールデータを画面表示した状態で、パネルスイッチ［Address ▲・▼］を押すと、アドレスの増減に伴いリコールデータも切り替わります。

• データがストアされているアドレスにはマーク（＊）が表示され、データがストアされていないアドレスにはマーク（＊）が表示されません。

• リアルタイムデータがストアされているアドレスには、マーク（＃）が表示されます。

◆操作

• メモリーモードを起動し、FSCANメモリーを選択する。
  機能2のパネルスイッチ［Mem Mode］を押すとメモリーモードが起動します。さらに、FSCANメモリーが選択されるまでパネルスイッチ［Mem Mode］を何回か押します。

• リコールするアドレス番号を指定する。
  機能2のパネルスイッチ［Address ▲・▼］を押すたびにアドレスが増減します。また、すでにデータがストアされているアドレス番号の後ろにはマーク（＊）が表示されています。

• リコールを実行する。
  機能2のパネルスイッチ［Recall］を押すと、FSCANメモリーにストアされているデータがリコールされます。また、リコールをOFF（解除）したいときには、再度パネルスイッチ［Recall］を押してください。

4. リコール画面のリスト表示切替え

1/1または1/3オクターブフィルターの各中心周波数のレベルは次の手順で切り替えることができます。なお、1/3オクターブフィルターの各中心周波数のレベルを表示するリスト画面は全部で3画面あります。FSACNメモリーデータリコール画面を表示した状態でパネルスイッチ［LIST］を押すと（1回）、1/1または1/3オクターブフィルターの各中心周波数のレベルが一覧表示されます。さらに、パネルスイッチ［LIST］を押すと（2回）各周波数補正特性ごとのALLPASSレベルが一覧表示され、またさらにパネルスイッチ［LIST］を押すと（3回）元のリコール画面に戻ります。

5. リコール画面とパネルスイッチ

リコール画面表示中は、次のパネルスイッチのみ操作が可能です。操作不可のパネルスイッチを操作する場合には、再度機能2のパネルスイッチ［Recall］を押しリコールを解除してください。
