騒音計よくあるご質問

質問番号 FAQ-1169

三脚とマイク延長コードの取り付け

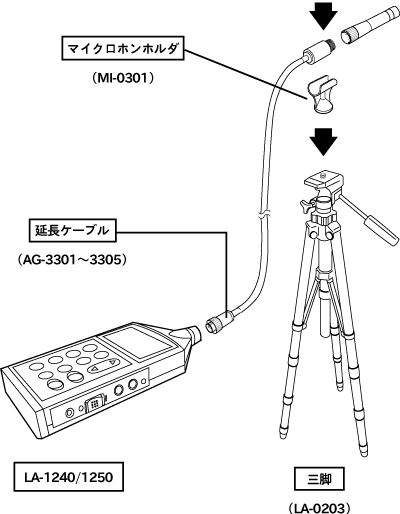

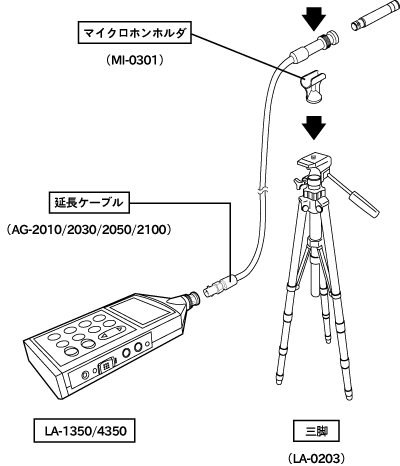

■三脚とマイク延長ケーブルの取り付け

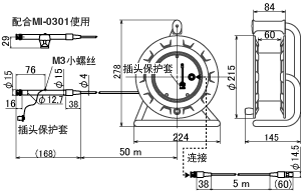

マイク延長ケーブル型式一覧

＊MI-マイクロホンフォルダーはマイク延長ケーブルに付属しています。

プリアンプの取り外し、延長ケーブルの取り付け手順

騒音計の電源をOFFにします。
プリアンプ固定ネジ（LA-1240/1250）を反時計方向に回しゆるめます。本体側コネクターに沿ってゆっくり外します。
またはBNCコネクターネジ（LA-1350/4350本体側コネクター部））を保持しながら、BNCコネクターを反時計方向に回し、BNCコネクターを解除する位置に合わせ、プリアンプをゆっくり上の方へ引きながら外します。
マイク延長ケーブルのコネクターに沿ってプリアンプを装着し、時計方向に回してコネクターに固定します。


三脚への取り付け

騒音計本体と三脚を直接取り付ける場合は、本体背面部にある三脚取り付けネジにて取り付けます。
騒音計の底面のネジはカメラ三脚用ねじとなっております。JIS B7103に準拠した、呼び「1/4」ねじです。（騒音計側はめねじです。）

単位：mm

呼び	ねじ山数 (25.4mmにつき）n	ピッチ		おねじ			めねじ
呼び	ねじ山数 (25.4mmにつき）n	ピッチ		外径d	有効径	谷の径	谷の径D	有効径	内径
1/4	20	1.270	基準寸法	6.350	5.525	4.975	6.350	5.525	4.975
			最大許容寸法	6.322	5.497	4.763	規程しない	5.820	5.267
			最小許容寸法	6.012	5.355	規程しない	6.460	5.635	4.975
			公差	0.310	0.142	---	---	0.185	0.292
