レベルレコーダによるレベルの記録

別売の当社製レベルレコーダCX-4500と接続することにより、騒音レベルを記録することができます。なお、当社製レベルレコーダCX-4500をご使用の際には、本書の他に当社製レベルレコーダCX-4500の取扱説明書も併せてご覧ください。



■レベルレコーダとの接続手順

騒音計の［ANALOG OUT AC］コネクターとレベルレコーダCX-4500の［SIGIN］コネクター間を、付属の信号入出力ケーブル（AX-501）により接続する。





• レベルレコーダCX-4500の［AC/DC］スイッチをACに切り替える。
• レベルレコーダCX-4500の［RANGE］スイッチを50dBに切り替える。
• レベルレコーダCX-4500の［GAIN］スイッチを0dBに切り替える。
• 騒音計およびレベルレコーダCX-4500の電源を、それぞれONに切り替える。







■レベルレコーダCX-4500の設定

レベルレコーダCX-4500を使用する前に、各スイッチを次のように設定し直してください。

時定数の切替え	［TIME WEIGHTING］スイッチにより時定数を	FASTまたはSLOWに設定
紙送り速度の切替え	［PAPER SPEED］スイッチにより紙送りの速度を	任意の数値に設定
ペン/紙送りON	［PEN］および［PAPER］スイッチを 押し	ONに切り替え





■レベルレコーダCX-4500の校正手順

より正確にデータをプリントするため、レベルレコーダCX-4500を使用する前に、次の手順で校正を実行してください。



• 騒音計のパネルスイッチCAL（COND LOAD）を押し、校正信号を出力する。



• レベルレコーダCX-4500の［PEN］スイッチを押し、
  レベルレコーダCX-4500のペンが動作することを確認する。

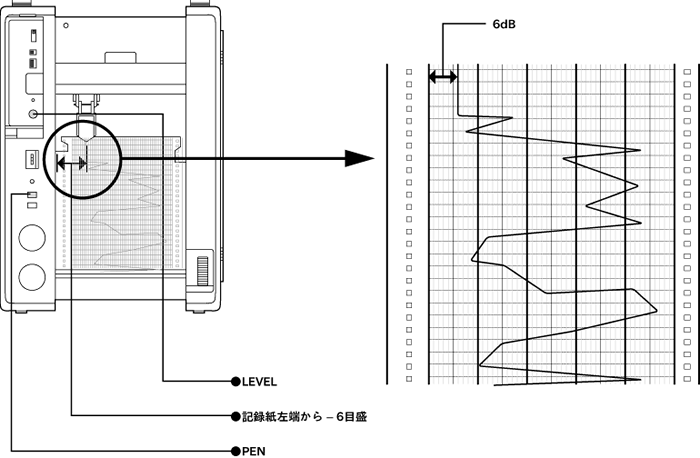

• レベルレコーダCX-4500の［LEVEL］を回し、ペンを記録紙の左端から-6目盛りい位置まで移動させる。
