DR-7100 よくあるご質問

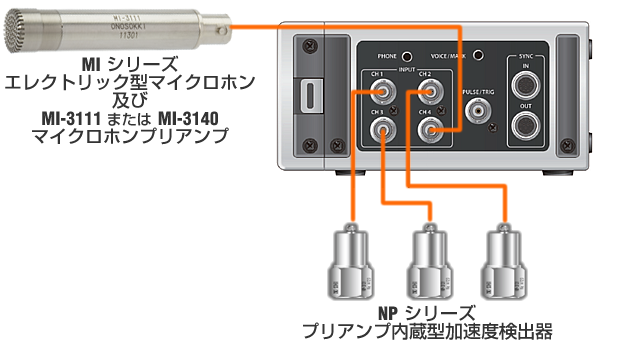

TEDS /strong>（Transducer Electronic Data Sheet）の機能を持つセンサー（プリアンプ内蔵型加速度検出器）を DR-7100へ接続します。



TEDS校正キーを押下した後に ENTERキーを押下することで、チャンネル1から4まで順に感度値および単位を読み込み設定します。（TEDS対応の加速度検出器が接続されたチャンネルの INPUT設定は、自動的にCCLDに切り替わります）TEDS非対応の加速度検出器やマイクロホンが接続されている場合には、ERRORが表示され、校正は行いません（TEDS校正を開始する前の状態が保持されます）。



校正終了後、REC キー押下した後PLAYキーまたは PAUSEキーを押下して収録を開始します。入力信号が非常に小さい（バーグラフの振れがほとんどない）場合や、オーバー表示（赤色 LED）が点滅、点灯する場合には、電圧レンジを適切に合わせて収録を開始してください。
