XN-8000 よくあるご質問

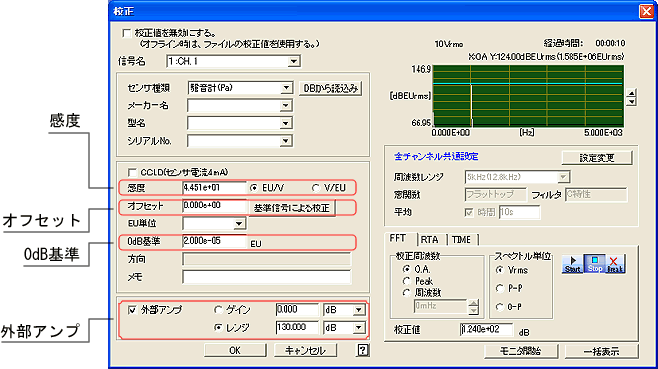

■ 感度

• EU/Vがオンの場合は
  1 Vあたりの物理値を設定します。 例えば加速度ピックアップの電圧感度が100 m/s²/Vでは、設定値は“100“
• V/EUがオンの場合
  1物理単位あたりの電圧値を設定します。例えば加速度ピックアップの電圧感度が10mV/m/s²では、設定値は“0.01“

■ オフセット

設定された数値を次式のように校正結果に加算します。

物理量 ＝ 感度 × 信号電圧（V）+オフセット

■ 0dB基準

対数（dB）に変換するときの基準値です。
dB換算式は次式になります。

Y：測定値

0dB基準値は、音、振動レベルでは次のようになります。

• 音：2.00E-5 Pa
• 振動レベル：1.00E-5 m/s²

■ 外部アンプ

校正するときと実際の測定のときとで、外部のアンプのゲインやレンジを変更する場合に使用します。ゲイン、レンジどちらも同じ機能です。“dB“は外部アンプの名称と合わせるとわかりやすいです。

例：使用方法 騒音計の例

• 外部アンプチェックボックスをオンします（チェックマーク付ける）。校正時の騒音計のレンジを設定します。例えばレンジに “130dB”入力。
• 騒音計との校正を行います。

■ 測定

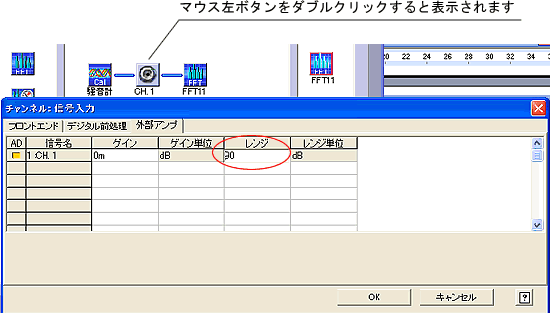

校正時の騒音計のレンジを“130dB”に設定し、測定時にはレンジを“90dB”にする場合、下図の「チャンネル：信号入力の外部アンプ」でレンジに90 と設定します。 これで測定値はレンジ変更分が補正され、正しく計算表示されます。
