XN-8000 よくあるご質問

■ 基準信号を使って加速度をdB値で校正する方法

振動レベル計のCAL校正信号を使い、XN8000の読みを振動レベルdB単位で読み取るための校正を行う方法を説明します。

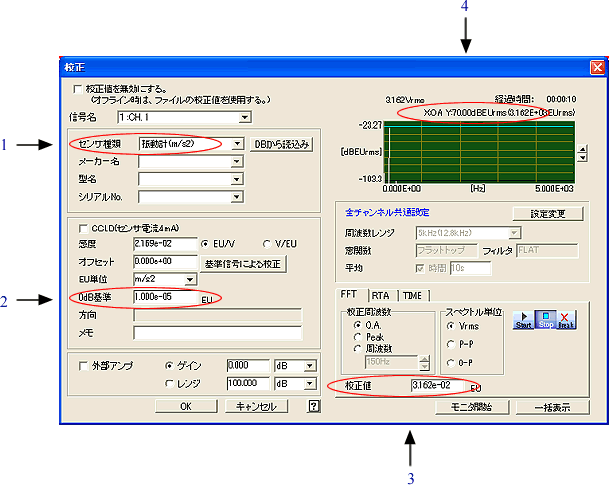

• センサー種類（下図1）で加速度センサー（m/s²）or 振動計を選択します。
• 「校正値」の項（下図3）の数値設定はdBの値ではなく、dBを真数にした値を設定してください。例えば校正信号が“70dB”の信号とすると、以下設定例のように計算した値（真数）を設定しないといけません。

［設定例］

振動レベル計から 70dBの信号が出力されている場合

• センサー種類を振動計（m/s2）を選びます。（下図1）
• 0dB基準値（下図2）に 1.00E-5 を設定します。（10μm/s²が0dBなので）
• 校正信号のdBから校正値を計算します。

校正値には、0.03162を設定します。（下図3）

• Startボタンクリックします。校正終了後数値が70dBEUになっていることを確認します。（下図4）
