XN-8000 よくあるご質問

■ 操作手順

• グラフ内にマウスを移動し、左ボタンをクリックし、「エクスポート」を選択します。（下図1参照）


  図1

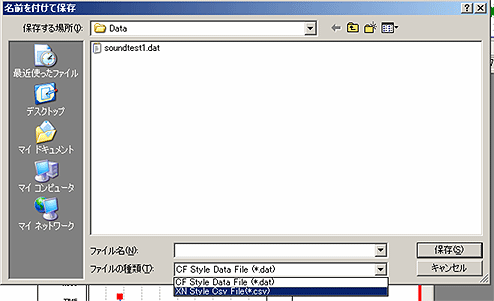

• 保存ダイアログが開くので、ファイルの種類を 「XN Style CsvFile（*.csv）」を選択します。（下図2参照）


  図2

• ファイル名を入力して保存ボタンをクリックします。 エクスポートは、一度に 一つのグラフになります。ファイル名は 「****.csv」となります。 エクセルで直接開くことができます。 （下図3参照）

  ＜保存内容＞

  Label:,
  DateTime:, 2006/07/25	保存日
  DataKind:, CH1, PowerSpec, Mag	データの種類
  DataPoints:, 802	データの個数
  DataCalc:	演算の種類
  Frequency:, 0.000 , 4000.000, Hz	周波数範囲
  Sample:, 2048, Internal	時間データサンプル点数
  Average:, 92,	平均処理回数
  Voltage（CH1）:, 20.000, dBVrms	入力電圧レンジ
  EU/V（CH1）:, 1.000E+00	校正値
  Window（CH1）:, Hann	時間窓
  X-AxisScale:, Lin	X軸：リニアかログか
  X-AxisUnit:, Hz	X軸単位名
  Y-AxisScale:, Log	Y軸：リニアかログ（dB）か
  Y-AxisUnit:, V	Y軸単位名
  Y-AxisMagniude:, rms	Y軸スペクトル単位
  0.00000000e+00, -5.76177444e+01	X軸値とY軸値
  5.00000000e+00, -4.92056198e+01
  1.00000000e+01, -4.20467758e+01
  1.50000000e+01, -4.46867065e+01
  2.00000000e+01, -5.30282211e+01
  2.50000000e+01, -5.28174934e+01
  3.00000000e+01, -5.18382607e+01
  3.50000000e+01, -5.57555237e+01
  4.00000000e+01, -6.08964043e+01
  ・ ・ ・	（省略）

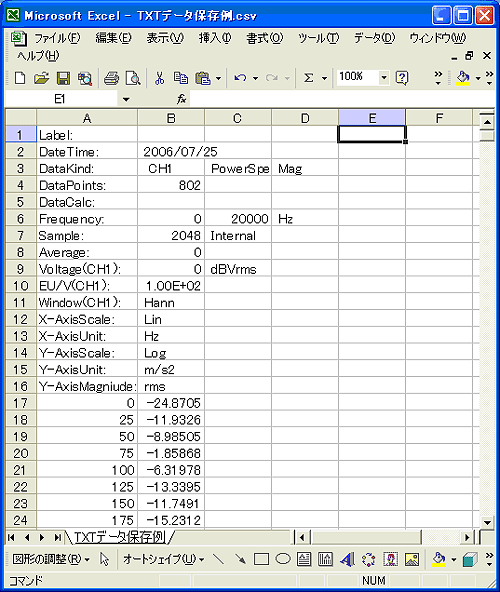

  図3 マイクロソフトエクセルで開いたパワースペクトル例
