TM-3100シリーズ デジタル回転計 設置マニュアル短編 （PDF 1.2 MB）

TM-3100は、高感度のため、信号ライン上の高周波数ノイズの影響を受け、回転数がばらつくことがあります。必ず、取扱説明書に記載するノイズ対策を行ってください。

また、EMC 適合にする場合は「TM3100設置マニュアル」取扱説明書をダウンロードし、必ず説明通り金属製盤への収納とラインフィルター、サージキラーを使った電源配線、および信号シールド線処理を行ってください。

■ノイズ対策配線

• TM-3100 本体電源端子の GND は必ず接地してください。

  接地 第3種接地以上（100Ω 以下）、2 mm2 以上の軟銅線（AWG14）、接地延長最大20 m

• 全ての入出力信号ケーブルのシールドは両端を安定したアースに接続接地してください。

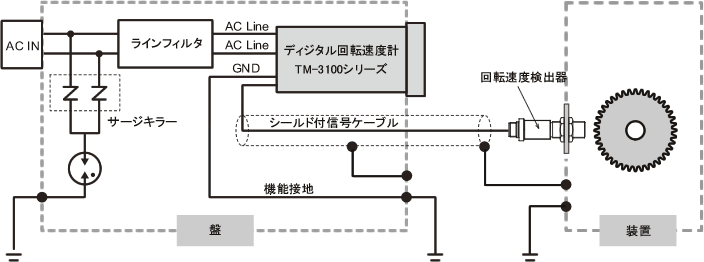

• 次の図を参考に、信号ケーブルはなるべく短く配線してください。

• サージキラーのマイナス側配線は 50cm 以内にしてください。



  部品名	製造会社名	型名	個数
  ラインフィルター	TDK株式会社	ZHC2203-11	1
  サージキラー	フェニックス・コンタクト株式会社	F-MS 12ST	1
  サージキラー	フェニックス・コンタクト株式会社	VAL-MS 230ST	2
  サージキラー用ベース	フェニックス・コンタクト株式会社	VAL-MS-BE	1

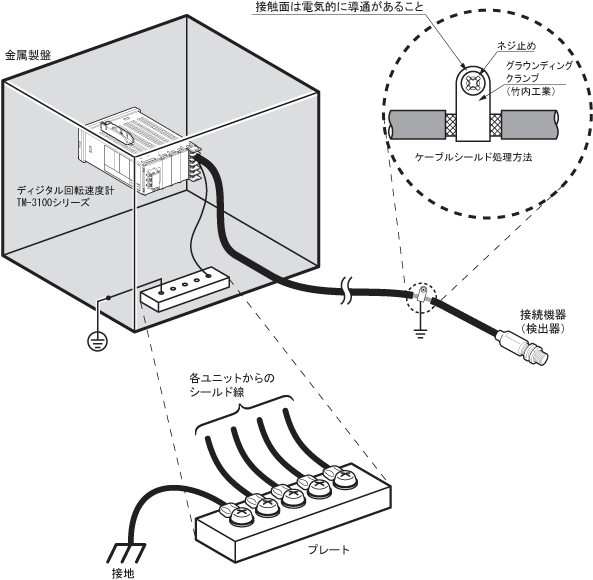

• 次の図を参考に、シールドをグラウンディングを用いてアースに接地してください。なおグラウンディングクランプは、竹内工業製EMT シリーズを推奨します。なお、B スロットにオプションのEXTERNAL ユニットTM-0350 （RS-232C+GATE） が組み込まれている場合のRS232C のケーブルは、デジタル回転速度計TM3100 シリーズから10cm 以内に接地し、パーソナルコンピュータ側には接地する必要はありません。

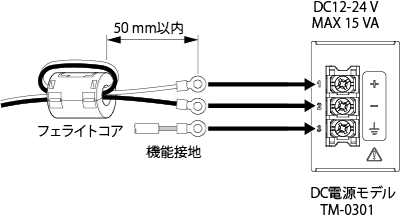

• TM-3100 の POWER スロットにオプションの DC 電源ユニットTM-0301 が組み込まれている場合には、POWER スロットに配置されている DC電源モジュールへは、次の図を参考にケーブルを接続してください。この時、必ずフェライトコア星和電機製（E04SR301334）を使用し、ファライトコアにはケーブルを必ず 2 ターンしてください。
