TM-3100シリーズ回転計「組み込まれている機能（カード）を確認する」

メニューの大項目「OTHER」で、組み込まれている機能（カード）を確認することができます。

＜操作説明上の注意＞

設定モードのメニュー項目には「INPUT → MEASURE→ FUNCTION → DISPLAY → OUTPUT → OTHER」があります。メニューの各項目の設定を流れ図で示し、選択は□赤枠で設定値は添え字で記します。 □赤枠の無い項は[SET/NEXT]ボタンを押し、パスしてください。フローの→印に沿ってボタン操作をおこなってください。ボタン操作の説明は下記＜ボタンの基本操作＞を参考いただくことで、記載を省略します。

■ボタン操作の基本

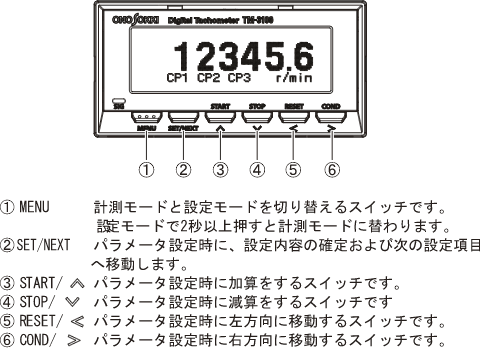

「MENU」ボタンを押し、設定モードに入ります。設定モードのメニュー項目には「INPUT → MEASURE → FUNCTION → DISPLAY → OUTPUT →OTHER」の大項目があり、大項目にはそれぞれの小項目があります。
「MENU」ボタンを短押しすると一つ前の項目へ戻ります。
「MENU」ボタンを長押しすると、どの位置からでも計測モード（測定値表示）に切り替わります。

■操作手順

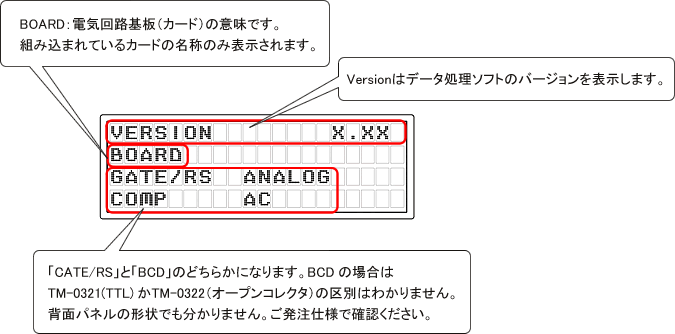

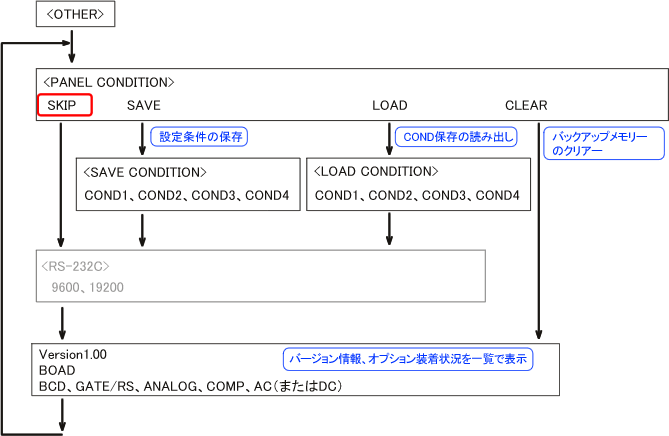

「MENU」ボタンを押し、設定モードに入ります。設定モードを起動したメインメニュー上で、「RESET （＜）」または「COND （＞）」ボタンを押し［OTHER］を選択（カーソルを移動）します。［OTHER］を選択後［SET/NEXT］ボタンを押すと、パネルコンディションの設定画面（PANEL CONDITION）に切り替わります。「RESET （＜）」または「COND（＞）」ボタンで［SKIP］を選択します。［SET/NEXT］ボタンを押すと下図の様に「Version」画面が開き、組み込まれているBOARD（基板・カード）を一覧表示します（RS232Cが組込まれている場合に「＜RS232C＞9600」が表示されます）。

設定終了後、[SET/NEXT]ボタンを押します。

BOAD（カード）名称	カードの型式
GATE／RS または BCD（オープンコレクタ） BCD 電圧出力	TM-0350 RS232C／ゲートカード
TM-0322 BCDオープンコレクタ出力カード
TM-0321 BCD 電圧出力カード
ANALOG	TM-0330 アナログ出力カード
COMP	TM-0340 コンパレーター出力カード
AC または DC	AC：AC電源カード
DC：TM-0301 DC電源カード

※INPUTカードは必須のためVersion画面での表示はされません。

「MENU」ボタンを長押しします。測定画面に戻ります。

■補足

組み込み可能なカードの位置は下図の様に決まっています。TM-3110（表示のみ）、TM-3120（オープンコレクタBCD出力付）、TM-3130（アナログ出力付き）、TM-3140（コンパレーター出力付き）の基本セットを用意していますが、例えば TM-3130にコンパレート出力が組み込まれている場合があります。

＜端子名称＞

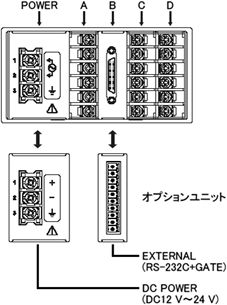

＜背面パネル＞

取付位置	BOAD（カード）名称	カードの型式	TM-3110	TM-3120	TM-3130	TM-3140
POWER	ACまたはDC	AC：AC電源カード DC：TM-0301 DC電源カード	AC	AC	AC	AC
A	COMP	TM-0340 コンパレーター出力カード				COMP
B	GATE/RS	TM-0350 ゲート／RS232Cカード		BCD （TM-0322）
BCD（オープンコレクタまたは電圧出力）	TM-0322 BCDオープンコレクタ出力カード TM-0321 BCD 電圧出力カード
C	ANALOG	TM-0330 アナログ出力カード			ANALOG
D	INPUT	信号入力、パルス出力カード	○	○	○	○

○印・名称のある欄はTM-3110、TM-3120、TM-3130、TM-3140に組み込まれている機能（カード）を示します。INPUTカードは必須で取り付けられます。
