磁電式回転検出器

（1）出力を分岐するには

分岐先との距離が短い場合（5 m以内）に可能です。ただし、接続先が入力インピーダンス20 kΩ以上のものを使用ください。

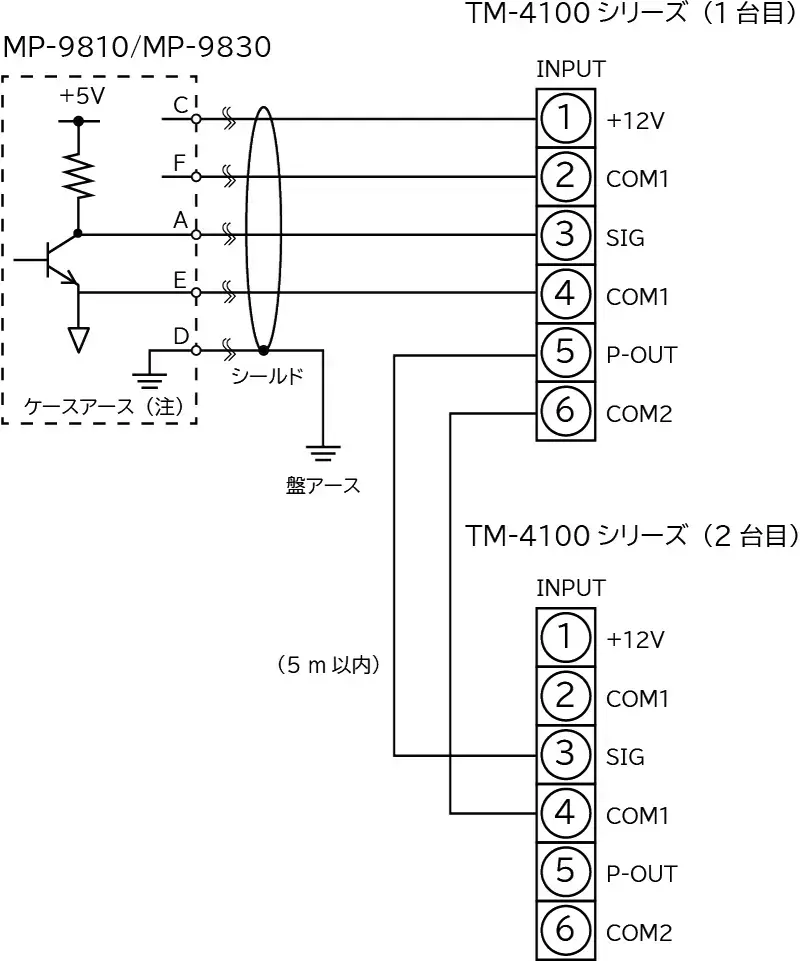

TM-4100シリーズで分岐する場合、1台目のパルス出力を2台目のSIG、COMに接続します。（図1 参照）

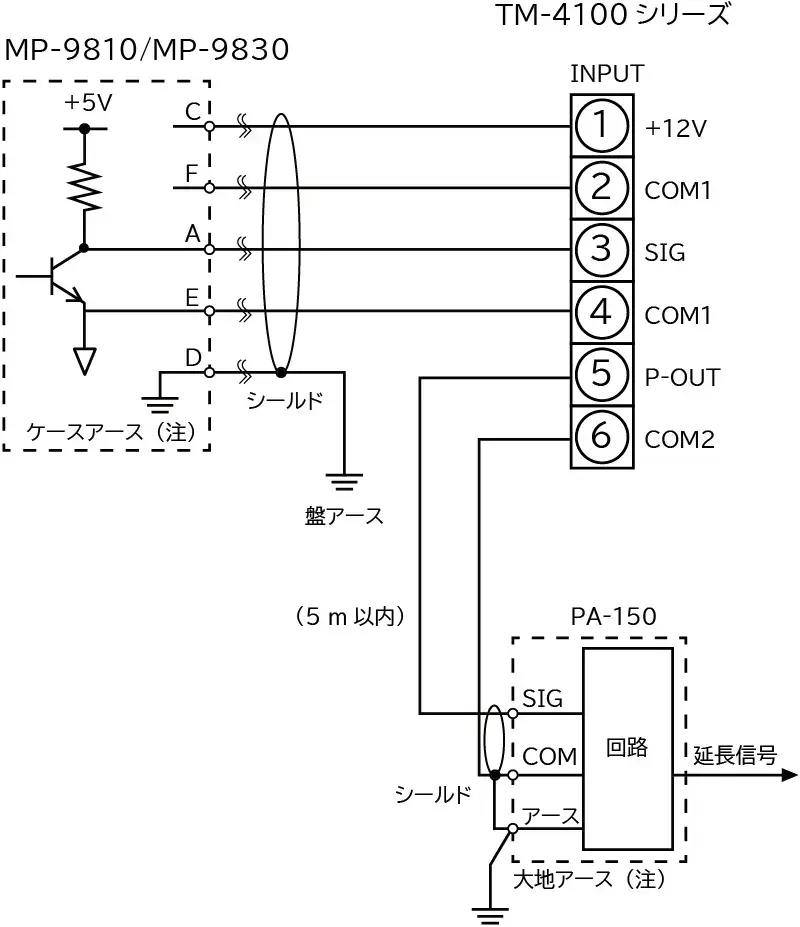

2台間を長い信号線で接続するとノイズが乗りやすいので、専用アンプ（PA-150）をご利用下さい。（図2 参照）

図1．TMシリーズ2台の場合



図2．TMシリーズとPA-150の場合



（2）専用アンプPA-150 （絶縁型信号伝送器）について

MP-9810 / MP-9830用アンプとして、PA-150 絶縁型信号伝送器 があります。次のようなときにご利用ください。

• ケーブルを長くするとノイズが乗る恐れがある場合
• 信号を分岐したい場合
• ケーブルに中継を入れたい場合

※ 高速磁電式回転検出器 MP-9830（0 Hz～100 kHz）を組み合わせる場合は、PA-150の入力周波数範囲内（1 Hz～50 kHz）でご使用ください。
