磁電式回転検出器

（1）取付金具
非磁性体を使用し、振動などで動かないよう固定してください。MP-9810 / MP-9830 のナットで締め付けてください。ナット締付力は15～20 Nmを推奨します。

（2）位置合わせ

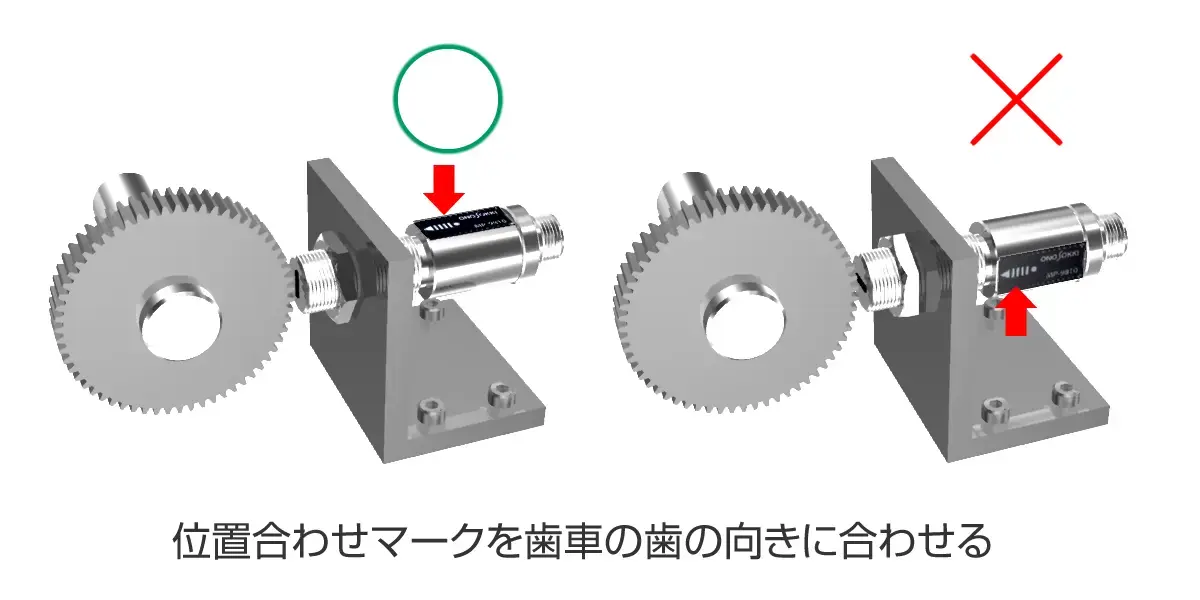

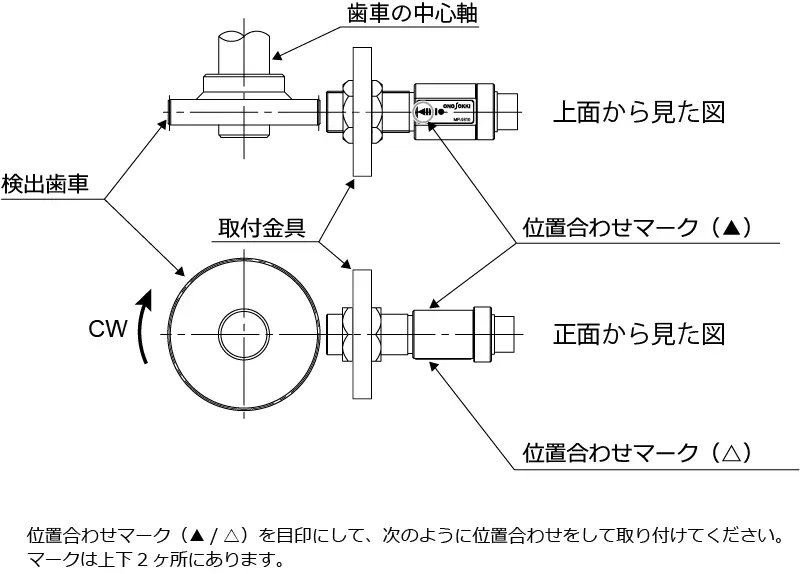

MP-9810 / MP-9830 の位置合わせマーク（▲）が歯車の歯先のほぼ中央になる様に合わせます。歯車の軸と検出器が直角になるよう取付けてください。歯車との距離は、m0.5時は0.5 mm程度、m1時は 1 mm 程度としてください。
