O-Solution DS-5000 よくあるご質問

周波数重み付けフィルターとノイズ除去フィルターで登録方法が異なります。

• 周波数重み付けフィルター

周波数重み付けフィルターは、特殊な周波数重み付けフィルターを利用したい際にユーザー自身で作製可能な周波数重みです。

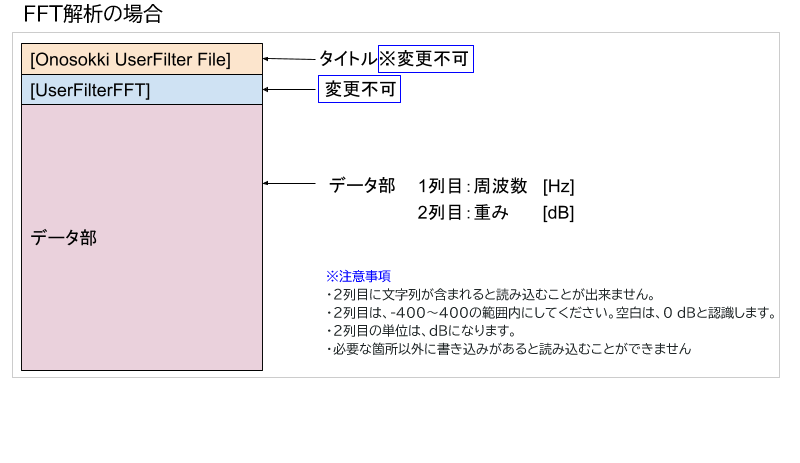

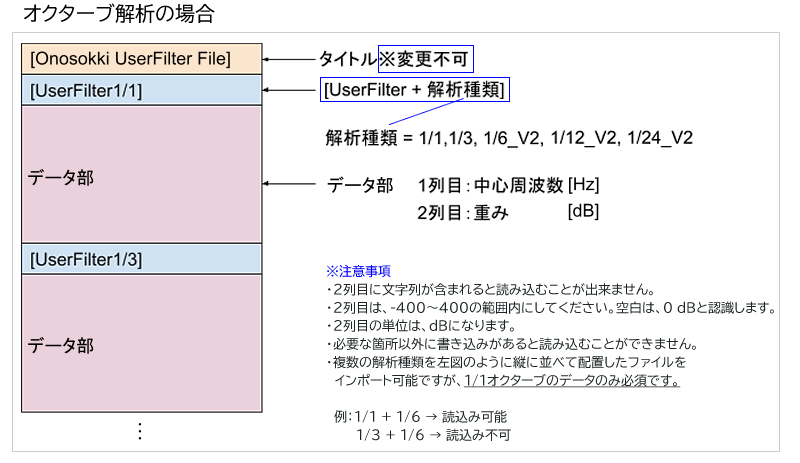

下記形式に従い、フィルター用のファイルを作成してください。ファイル形式は、カンマ区切りの CSV形式 になります。

参考ファイル（手腕振動計測 ISO5349）

・FFT解析：CSVファイル（fft_fwf_armvib.csv　14 KB）	ダウンロード
・オクターブ解析：CSVファイル（octave_fwf_armvib.csv　14 KB）	ダウンロード



下記手順で作成したファイルを登録してください。

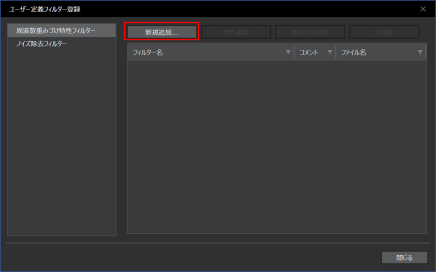

1. [ユーザー定義フィルター登録] > [周波数重み付けフィルター] を開き、新規追加ボタンをクリックします。

1. 作成したファイルを追加します。
   以下のように、登録したフィルターが一覧表示されます。



---

• ノイズ除去フィルター

ノイズ成分を計測結果から除去（引き算）したい際に利用します。
ノイズ除去フィルターを作成するには、ESUFEEL TEXT形式の解析結果が必要です。

1. 解析データマネージャーもしくはグラフウィンドウからフィルターとして使いたい解析結果を ESUFEEL TEXT形式 でエクスポートします。
2. エクスポートした ESUFEEL TEXT形式 のファイルを再度 O-Solution にインポートし、解析データマネージャーに登録します。

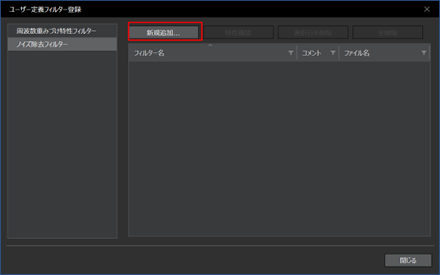

3. [ユーザー定義フィルター登録] > [ノイズ除去フィルター] を開き、新規追加ボタンをクリックします。

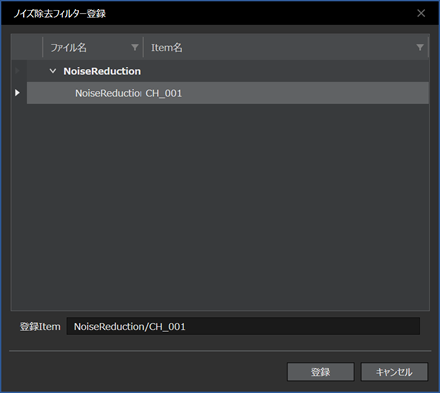

1. 解析データマネージャーに登録したItem が表示されるので、選択して [登録] をクリックします

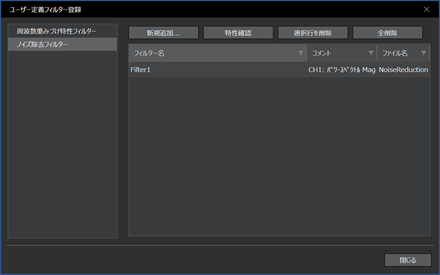

以下のように、登録したフィルターが一覧表示されます。
