DS-3000 よくあるご質問

設定項目の説明

Currentタブ : パワースペクトルや時間波形など瞬時データや平均データを表示する画面
Scheduleタブ：トラッキング線図（横軸 回転速度もしくは時間）を表示する画面

■手順

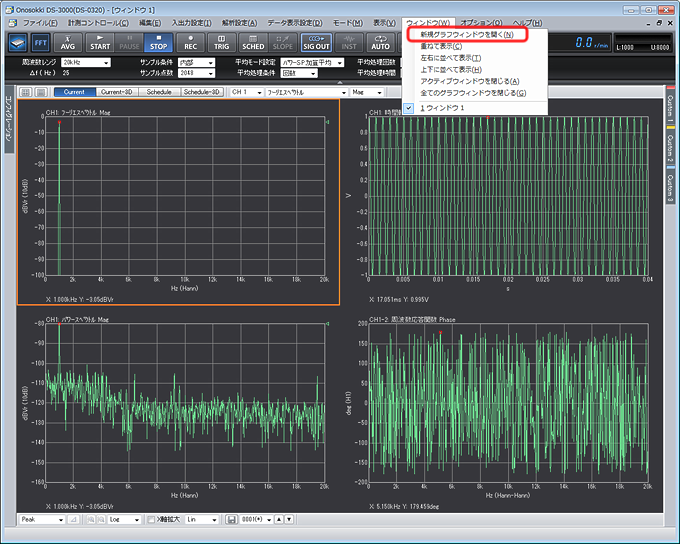

初期状態では、画面内にグラフウィンドウは1つのみ表示されています。例えば、CurrentタブとScheduleタブのグラフを見比べたいときは、頻繁にタブを行き来するよりも、グラフウィンドウを複数個表示することをお勧めします。画面上部のメニューから[ウィンドウ（W）]>[新規グラフウィンドウを開く（N）]の順に選択し、必要に応じて複数のグラフウィンドウを表示します。

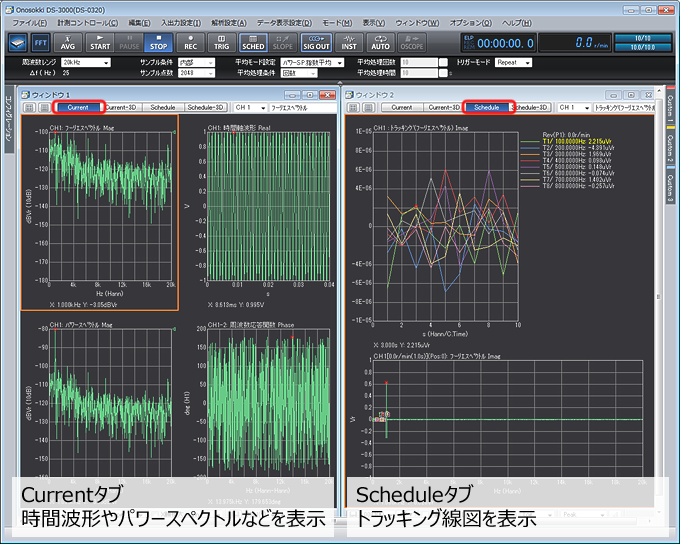

画面上部のメニューから[ウィンドウ（W）]>[左右に並べて表示（T）]などを選択し、複数グラフウィンドウが一覧できる状態にします。ウィンドウ1でCurrentタブを、ウィンドウ2でScheduleタブを、などというように設定することで、同時に表示させ、見比べることができます。

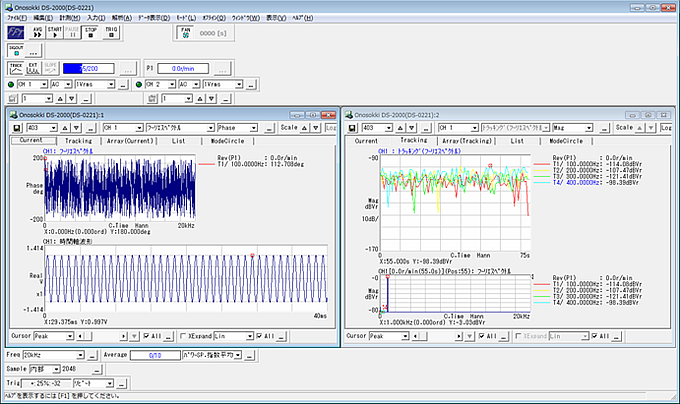

※ DS-0222Aも同様の手順で表示可能です
