DS-3000 よくあるご質問

PC、筐体（DS-3200）以外に必要な機材は、以下になります
※ DS-3100（旧機種）は対応していません。



必要なハードウェア

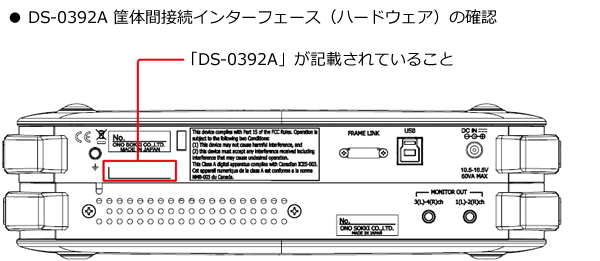

・DS-0392A 筐体間接続インタフェース （下図 確認方法）

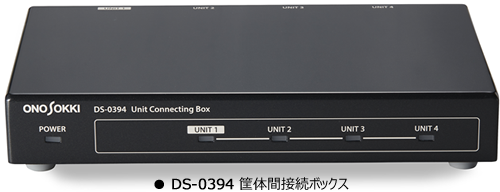

・DS-0394 筐体間接続ボックス





必要なソフトウェア

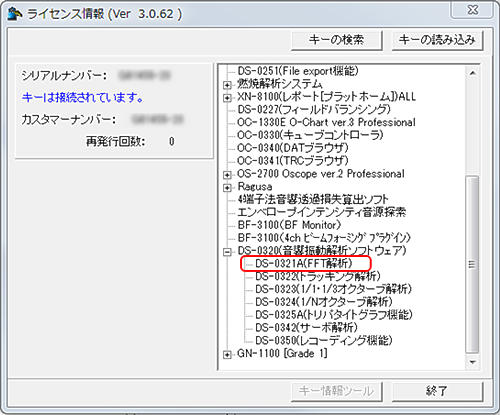

・DS-0321A FFT解析（下図 確認方法）









必要なケーブル

・AX-9035 または、AX-9036 筐体間 接続インタフェースケーブル（0.75 m または 2m）

・AX-9041 USBケーブル（2m）



推奨 USBハブ

・DS-0393 筐体間USBハブ

（USBハブを利用せず、直接PCに接続することも可能です。）

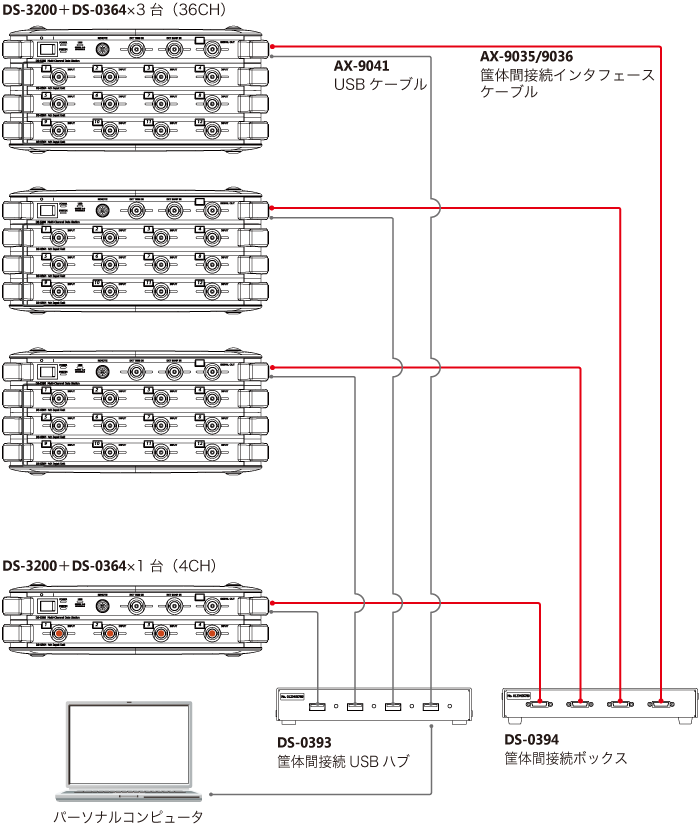

FRME LINK2 構成例







FRAME LINK2 に関する注意点

• DS-3200（現行機種）のみ対応しています。DS-3100（旧機種）は非対応です。
• 筐体間接続ボックス（DS-0394）は、必ず必要です。
• DS-3200（メインユニット）に筐体間接続インタフェース（DS-0392A）を搭載する必要があります。
• 市販のUSBハブはご利用できません。必ず筐体間接続USBハブ（DS-0393）を利用してください。
• DS-0321A（FFT解析機能）ソフトウェアのライセンスが必要です。DS-0321のみでは動作しません。 ●FFT-A解析モードにて動作します。FFT-A解析モード以外は動作しません。
• ●筐体間接続USBハブ（DS-0393）を利用せず、複数の筐体とパソコンを直接、USBで接続して利用 することも可能です。
• 長さの違う筐体間接続インタフェースケーブルを混在して利用することはできません



その他： FRAME LINK2（4筐体接続）が接続できない場合の確認方法
