DS-2000 よくあるご質問

演算式を使用し演算表示させます。同時測定の場合 ch1 並びに ch2の各パワースペクトルの差は次の演算式で計算できます。

PWR1、PWR2は、ch1、ch2 の各パワースペクトルを意味しています。

ファイルに保存されたパワースペクトルの場合には、データを画面に呼びだしてから演算させます。演算式は演算式設定画面の入力データ部から画面データの登録名をクリックするか、或いはキーボードから入力します。画面データは、例えば、3画面表示では上左からDISP1～DISP3に対応します。演算式は画面データ表示位置で指定します。

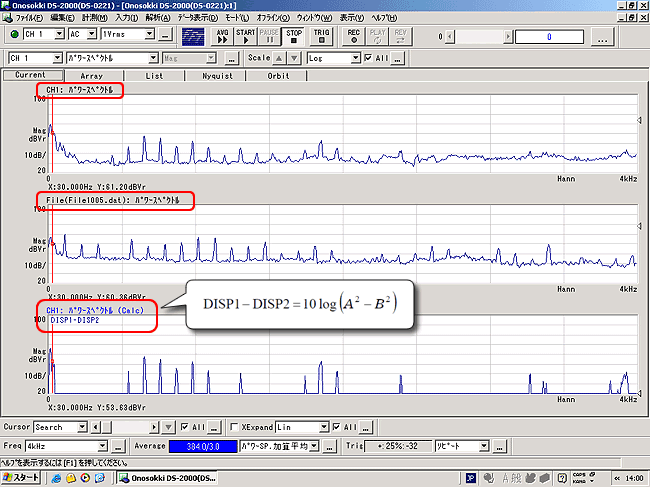

ここでは、保存データを画面1と画面2に呼び出し、演算結果を画面3に表示した例を示します。

■測定例

• 「データ表示 → レイアウト設定」ページで3画面表示にします。
• 「データ表示 →入力源設定」ページで 画面1に ch1 のパワースペクトルを表示します

• 「ファイル → データを開く」ページで 画面2に保存データのパワースペクトルを表示します。


• 画面3（3段目）のフレームをクリックしアクティブ（データ文字が青字に変わる）にします。

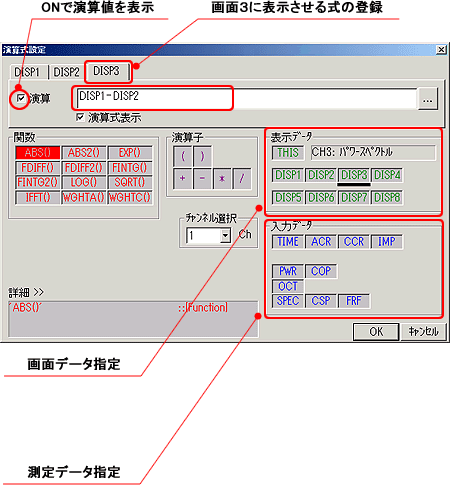

• 「解析 → 演算式設定」ページを開き、画面3に次の演算式を作成し「演算」にチェックをいれOKボタンをクリックすると、演算が実行され画面3に表示されます。

A：画面1のパワースペクトル
B：画面2のパワースペクトル
