ロボット・工作機械のびびり振動や航空機・車両の振動､騒音の最も大きな原因の一つは共振現象であるといえます。そしてその解析方法の中でポピュラーな方法が､インパルスハンマによる対象物の周波数応答関数の測定です。インパルスハンマによる加振は､構造物を加振機に取り付ける必要もなく､計測時間も短いので､トラブルシューティングを始めとする現場計測に適しています。Graduは､最小2chから最大32chまで､チャンネル数を拡張する事が可能です。1点加振・1点応答の場合は最小2ch､X､Y､Z3点同時に測る場合は4ch、また大型構造物の場合､加振1chで最大31chの応答信号がとれます。

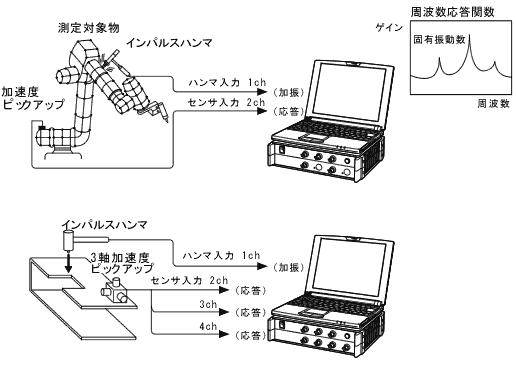

■計測例

1） インパルスハンマにより構造物を加振します。

• インパルスハンマ､加速度ピックアップをダイレクト入力できます。
• 2chから32chまで､チャンネル数を拡張できます。
• オプションの信号出力を設定すれば､加振機による加振実験ができます。
• 2ch信号出力を設定すれば2点同時加振する事ができます。
• 測定結果をそのままモード解析させる事が可能です。
• 多点同時測定により､実振動のアニメーション表示をする事ができます。


2） 多ch入力ユニットによる、多点同時振動計測例

■使用先 各種構造物の周波数応答関数測定

自動車（車体・エンジンシリンダーブロック他）、自動車部品（オイルパン・ワイパー・パワーステアリング他）、OA機器（プリンタ・コピー機・ハードディスク他）、工作機械、回転機械（ポンプ・ファン・タービン羽根他）、ロボット､船舶、家電品（DAT、CD、VTRのシャーシ、洗濯機、冷蔵庫のコンプレッサ、エアコン、扇風機など）
