ここでは DS-0225三次元音響インテンシティのデータを使い簡易的に音響パワーレベルを求める計算方法を説明します。なお、既にDS-0225音響インテンシティ解析ソフトを使って、音源のある1面のトレースデータは作成されているものとします。本来は音源を囲んだ全面で計算するのですが、ここでは計算の方法を説明することに主眼を置き、ある1面の音響パワーレベルを求めることとします。DS-0225の測定手順は省略しています。ここでの方法では、「1. 周波数範囲が狭い」、「2.マイクロホンが対面配列になっていない」、の理由で、ISO、JIS規格に準拠した測定にはなっていません。ISO、JIS規格に準拠した測定については次のカタログ等をご参照ください。



DS-0234音響パワー測定（SI法）システム

■ 音響パワーレベルの計算式

音源を閉曲面で囲み、測定面となる仮想面を設定します。その1面をさらに分割し1点ずつ測定した DS-0225 音響インテンシティデータ（I_i）より音響パワーレベル（L_W）は、次式で求めることができます。DS-0225では、トレースデータを作成するとき周波数帯を設定しますので、計算された音響パワーはその周波数帯での音響パワーとなります。

ここで、

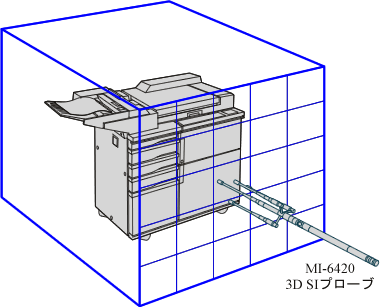

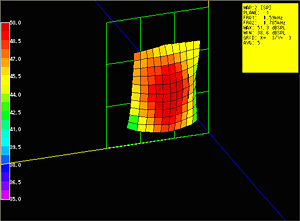

下図は1面測定のイメージ図です。

■ 操作手順



トレースデータをEXCELに読み込む

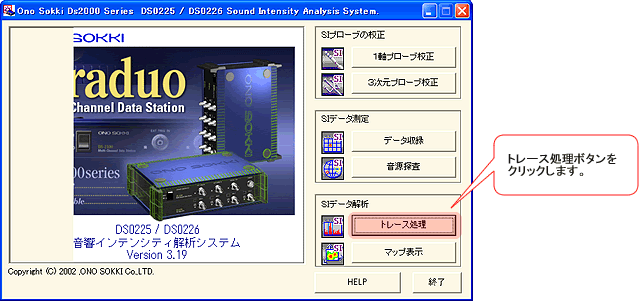

1-1 データ収録後「トレース処理」ボタンをクリックし、トレース処理画面を開きます。





1-2 トレース画面で、上下限周波数を設定しトレースを実行すると、自動的にトレース
データのTXTファイルが作成されます。

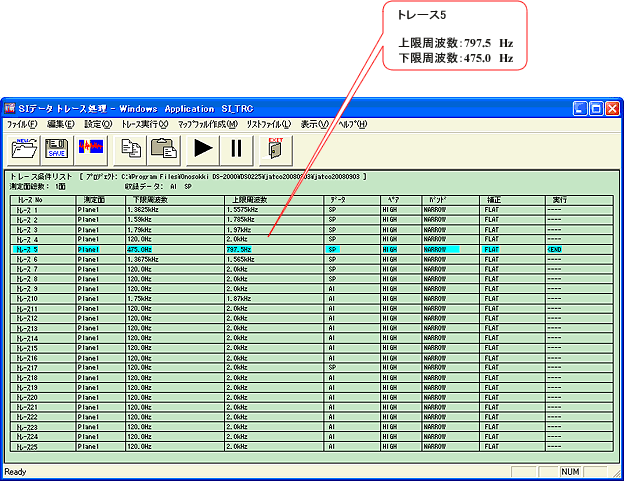

下図はトレース5でトレース実行した様子を示します。

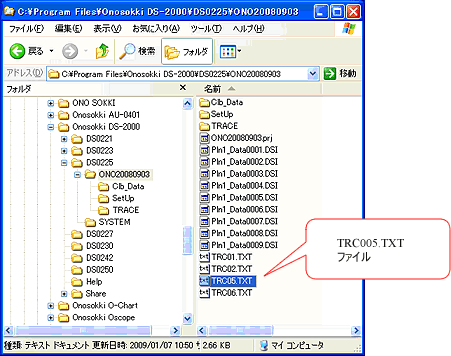

1-3 下図は、データ収録時のプロジェクト名のフォルダ内にトレースデータのTXTファイ
ル「TRC05.TXT」ができている様子を示します。

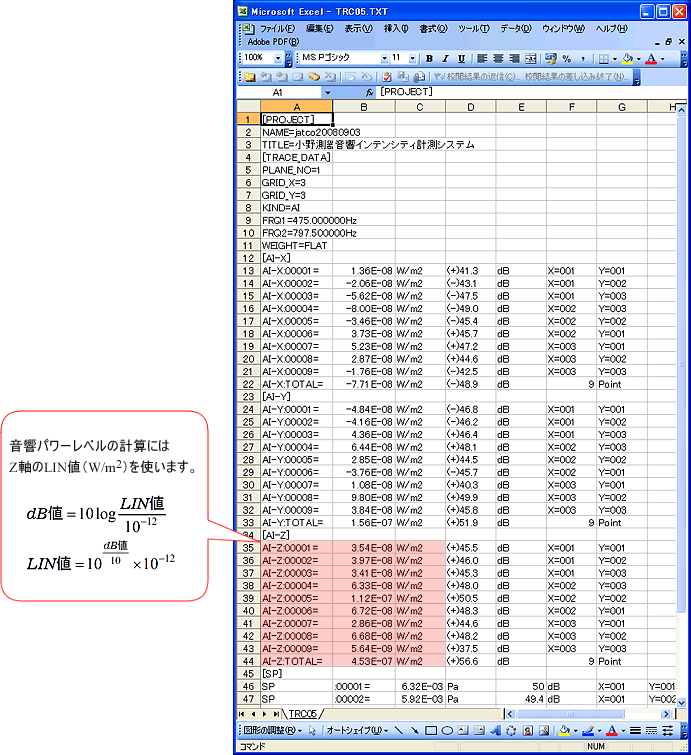

1-4 マイクロソフトEXCELでファイルを開きます。下図は「TRC05.TXT」を開いた様子を
示しています





トレースデータをEXCELに読み込む

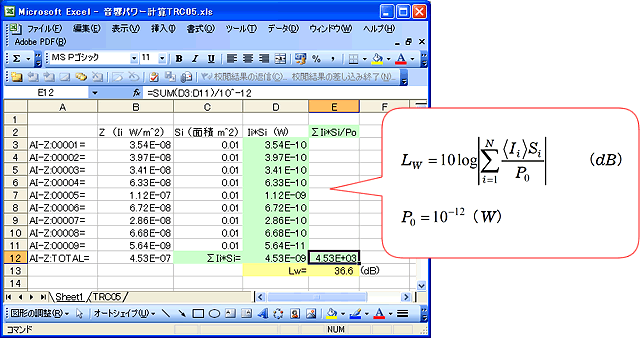

EXCELに取り込んだトレースデータのZ軸を抜き出して計算した様子を下図に示します。 計算式中の I_i はZ軸のインテンシティ LIN 値（W/m²）を使います。 1測定点あたりの面積をS_i = 0.1 m × 0.1 m = 0.01 m² とすると、ある周波数帯（この例では、475 Hz ～ 797.5Hz：（1-2）参照）の音響パワーレベルは L_W =36.6 dBと求めることができます。 TXT データには Σ I_i の「AI - Z :TOTAL = 」の値がありますが、これは除外して計算します。 「Σ I_i * S_i」の値は、S_i がすべて同じなら「（AI - Z : TOTAL の値）× S_i」と同じ値になります。
