逆変換（IFFT）表示データをテキスト形式で保存します。このファイルは、そのままでは、時間波形データとして表示できません。時間波形として扱えるようにするためには、以下手順に従って操作ください。

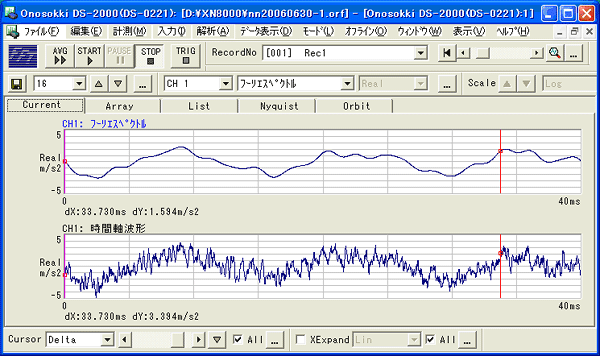

上画面：帯域制限してIFFTしたデータ 下画面：元データ

■操作手順

• ファイルメニューの「表示データを保存」をクリックします。
• ファイルの種類「Text File（*.txt）」を選び、実行します

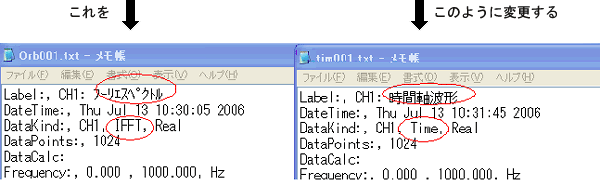

• 保存されたテキスト形式のファイルをメモ帳で開き；
  “フーリエスペクトル”を“時間波形”に、
  “IFFT” を“Time”に、
  それぞれ書き換えます。文字を間違えないように注意してください。

これで、時間波形として認識されます。

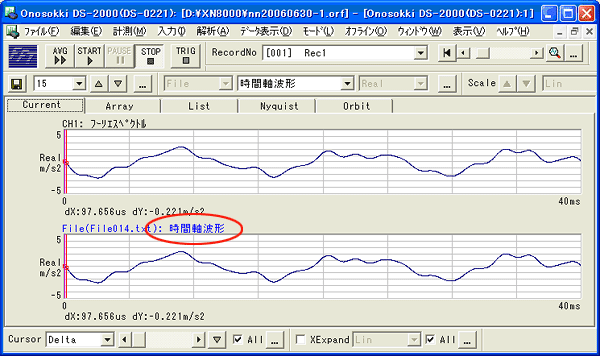

上画面：IFFTの元データ 下画面：保存編集後、再生したTXTデータ

補足

ヒルベルト変換データも同様にすれば、時間波形として開けます。ただし、保存するときのY軸はLinにしておきます。
