CF-0510加算アンプを使った開ループ伝達関数の測定

■配線方法

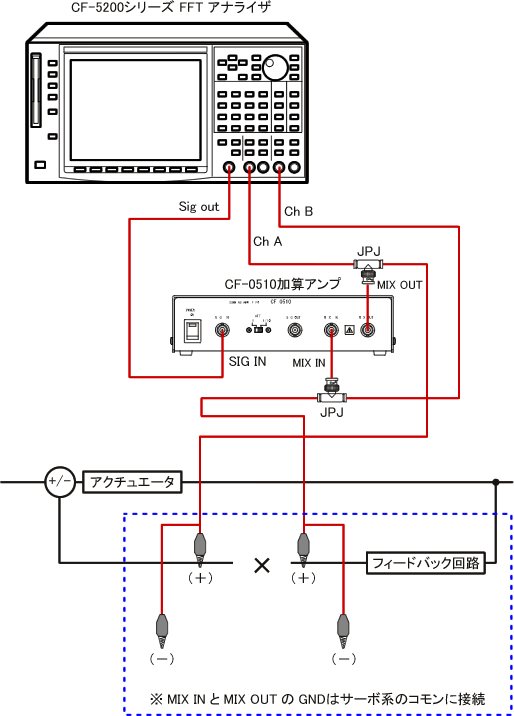

CF5200+CF0510加算アンプを使った開ループ伝達関数(一巡伝達関数)測定の配線は下図のようになります。

■ブロック図

■測定方法

  • 上図のように、加算アンプCF-0510を接続します。

  • 加算アンプに外乱としてしてsinスイープ信号を注入し、周波数応答関数FRF12(ch B/ch A)を測定します。異常共振が発生しないようにSin波形の振幅には注意してください。アナログ信号(指令信号)は一定とします。

  • 測定された伝達関数 FRF12 は、負帰還のため;

  • となります。−(マイナス)は180度の位相ずれの意味になりますので、このままのデータFRF12でGAIN余有を見る場合は位相0度のGAINを読むことになります。

    1. 位相を180度反転させG(s)*H(s)を表示するには、ch A、または ch Bのどちらかの信号の極性を反転(180度ずらす)させると可能です。操作は次の「CF-5200の極性反転の操作」を参考ください。

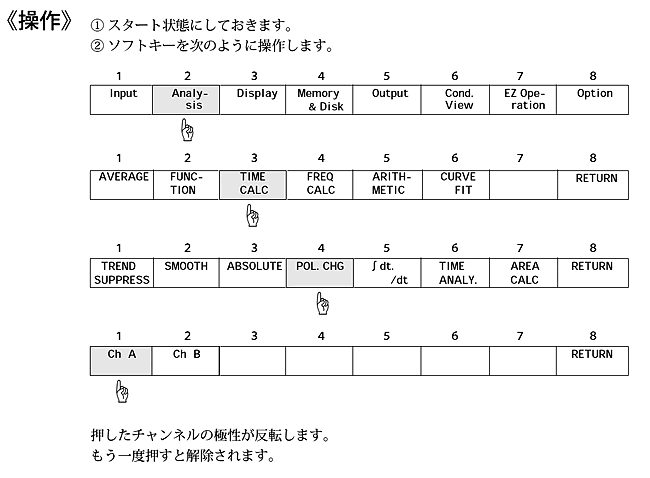

    2. ■CF-5200の極性反転の操作

      ChAのみ極性反転し、周波数応答関数を測定します。

    サーボ解析の操作に関しては以下ページを参照ください。
