CF-4500 よくあるご質問
質問番号 FAQ-0299

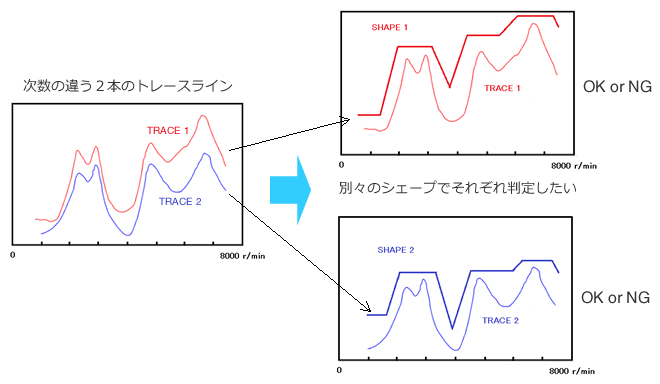

トラッキング結果の次数の違う2本のトレースラインを別々のシェープでそれぞれ判定したい。INPUT RELAY でコントロールする方法は
（以下の構成を前提とした手順です）
あらかじめ、 シェープ1の判定ラインとシェープ2の判定ラインを設定しておく。
コンパレートは、SINGLEコンパレートをON。
INPUT RELAY1 トレースライン1、シェープ1 で判定させるコマンドを登録。
INPUT RELAY2トレースライン2、シェープ2で判定させるコマンドを登録。
INPUT RELAY3コンパレート終了コマンドを登録。
トラッキング終了したら、
INPUT RELAY1でトレース1を表示、シェープ1の判定を有効にして、判定実行させる。
OK,NG結果を読む。
INPUT RELAY2でトレース2を表示、シェープ2の判定を有効にして、判定実行させる。
OK,NG結果を読む。
INPUT RELAY3でコンパレートをOFFする。
下記、コマンドのリストです。
| RELAY No. | コマンド | 説明 |
|---|---|---|
| INPUT3 | DoCompareStop | コンパレート終了（前回の結果のクリア） |
| INPUT1 | SetOrdAnalysisLineOnOff,0,1 | トラッキング線の1をON |
SetOrdAnalysisLineOnOff,1,0 | トラッキング線の2をOFF | |
SetCompareShapeActiveNo,1 | シェープライン1をアクティブ | |
| SetCompareShapeNGCountValue,1 | シェープライン1のNGカウントを1 | |
SetCompareShapeActiveNo,2 | シェープライン2をアクティブ | |
SetCompareShapeNGCountValue,0 | シェープライン2のNGカウントを0 | |
DoCompareStart | コンパレート実行判定結果を読みます | |
| INPUT3 | DoCompareStop | コンパレート終了（前回の結果のクリア） |
| INPUT2 | SetOrdAnalysisLineOnOff,0,0 | トラッキング線の1をOFF |
SetOrdAnalysisLineOnOff,1,1 | トラッキング線の2をON | |
SetCompareShapeActiveNo,1 | シェープライン1をアクティブ | |
SetCompareShapeNGCountValue,0 | シェープライン1のNGカウントを0 | |
SetCompareShapeActiveNo,2 | シェープライン2をアクティブ | |
SetCompareShapeNGCountValue,1 | シェープライン2のNGカウントを1 | |
DoCompareStart | コンパレート実行判定結果を読みます。 | |
| INPUT3 | DoCompareStop | 次の計測に備える。 |
最終更新日：2015-06-29
