ワイヤエンコーダ よくあるご質問

WE-1011、WE-5011 ワイヤエンコーダの移動距離表示用として、RV-3150 リバーシブルカウンターを用意しております。 RV-3150の2逓倍機能を使うことで、0.1 mm 単位で表示することができます。 なお、信号入力は端子台のため、延長コードを作成し結線をお願します。
延長コードに関しては「信号コードを延長するには」の項を参照ください。

■ RV-3150 への接続

RV-3150 の端子台への配線は次のようになります。 RV-3150の機能設定も必要ですので、詳しくはRV-3150付属の取扱説明書を参照ください。下図はRV-3150信号入力端子台です。

WE-シリーズと接続端子 No.	信号名称	備考
1	＋12V（max120mA）	WE-電源供給
4	SIG 1	信号 1
5	SIG 2	信号 2
6	COM 2	信号と電源のコモン

■ RV-3150 端子台の結線について

RV-3150 リバーシブルカウンタの端子台は押締方式で直接電線を接続するタイプの端子台ですので、以下の接続方法にしたがって正しく接続ください。

• 電線は AWG 28 〜 16 のサイズのものを使用してください。（ 0.14 〜1.5 mm² ）

• 電線のむき長さは 7 ± 1 mm にしてください。

• 電線の先端は、予備はんだしないでください。正しい、接続ができなくなります。

• 端子ネジを締め付けるときのドライバは端子ネジのスリ割り寸法に合ったものを使用してください。合っていないと指定の締め付けトルクでしめられず、端子ネジを傷つける場合があります。

• 端子ネジの締め付けトルクは 0.25 N・m で締めてください。 ネジのゆるみ、電線の抜けを防止できます。

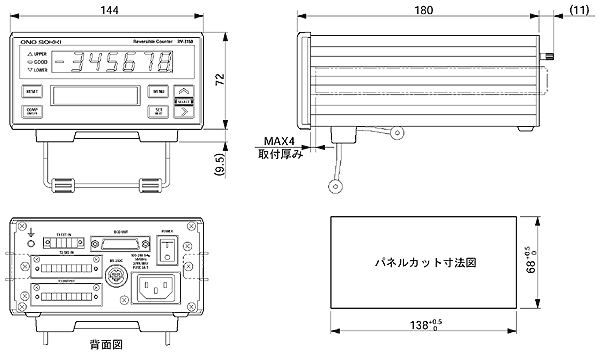

■ RV-3150 外観図
