ローラーエンコーダー よくあるご質問
質問番号 FAQ-0133
ローラーエンコーダー RP-7400 取付け上の注意について

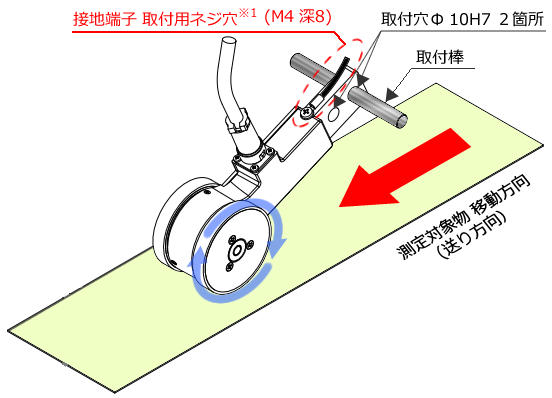

- RP-7400 ローラーエンコーダーを取り付ける際は、取り付け方向（測定対象の移動方向）に注意して取り付けてください。（下図参照）
本体には 取り付け用の穴（φ10H7）が2箇所あります。取付棒はφ10h7の SUS303（材質）の棒材を推奨します。本体を挟み込んでの固定はしないでください。動作不良、センサー寿命低下などの原因になります。 - RP-7400 ローラーエンコーダーを取り付けの際には、必ず本体を接地してください。（下図参照）
本体には接地端子取り付け用ネジ穴（M4 深 8）が開いています。（※1 M4 長さ8 ネジ付属）
最終更新日：2019-02-14
