デジタルゲージ よくあるご質問

小野測器リニアゲージセンサーの測定力定義はダイヤルゲージ JIS規格（JIS B7503）を参考にしています。

JIS B7503での測定力定義は下記になります。

■性能

• 最小測定力は 0.4 N とする。
• スピンドルを鉛直、かつ、下方に置いた場合の最大測定力は、目量 0.01 mm で 1.5N、目量 0.002 mm および目量 0.001 mm で 2 N を超えてはならない。
• スピンドルの同一運動方向に対する測定力の最大値と最小値との差は、0.7 Nを越えてはならない。
• 測定範囲内の任意の位置において、スピンドルが入って行くときと出て行くときとの測定力の差は、目量0.01 mm で 0.6 N、目量 0.002 mm および 0.001 mm で 0.9 Nを超えてはならない。

■測定方法

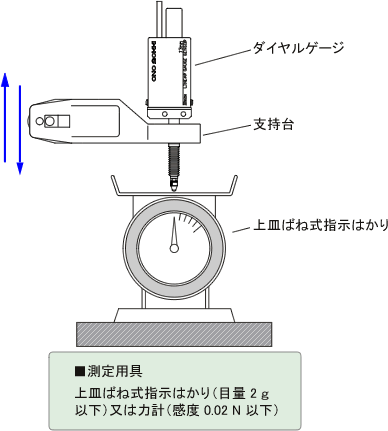

スピンドルを鉛直、かつ下方に置いた姿勢でダイヤルゲージを保持し、スピンドルを上下各方向に連続的、かつ徐々に移動させ、測定範囲の基点、中央および終点の測定力を測定します。
