プリセット値の設定 および判定 （プリセット1～4共通）

判断の基準となるプリセット値を前面パネルのデジタルスイッチにて設定します。





出力条件（判断基準）	判定出力
設定極性＝測定極性 かつ ｜設定値｜≦｜測定値｜	プリセット表示灯が赤色点灯 プリセット出力リレーON BCD out コネクターよりプリセット出力 ON

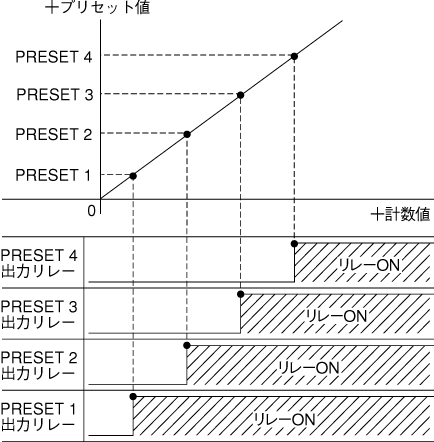

＜設定例1＞ 測定結果を4つのランクに区分けする場合

（プリセット値はすべてプラス値）

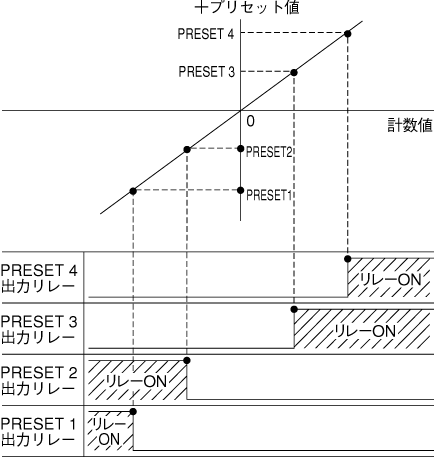

＜設定例2＞ 測定結果を公差的に区分けする場合

（プリセット値をプラスとマイナスに分けてセットする）

ゲージセンサーのスピンドルの位置をどこでゼロリセットするか注意が必要です。
