デジタルゲージ よくあるご質問

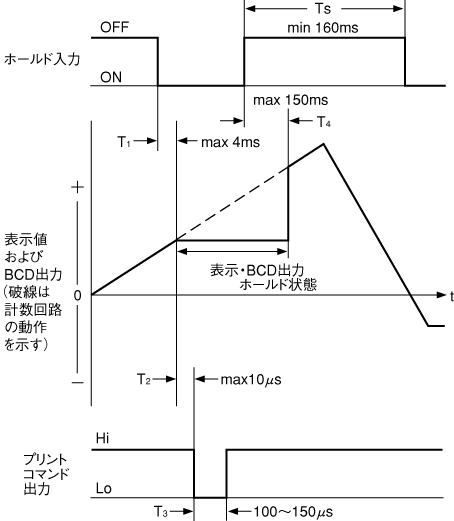

<1> ホールド入力、BUSY入力とプリントコマンド出力のタイミングチャート

シーケンサー等にデータを取り込むときには、ホールド信号を掛けてBCD信号が安定した状態で取り込んでください。ホールドを掛けないで取り込む場合、BCDデータが変わるタイミングで取り込むと正しくデータを読めないことがありますので注意してください。

<2> リセット信号のタイミングチャート

リセット入力信号のパルス幅は、最小4ms以上必要です。リセット信号を入力してからリセット状態になるまでの時間は、最大4msです。またリセット信号を解除してからリセット状態が解除されるまでの時間は、最大150msです。

<3> コンパレーターゲート入力信号のタイミングチャート

強制的に合否判定出力をoff にするときに使用します。コンパレーターゲート信号のパルス幅は、最小4ms以上必要です。コンパレーターゲート信号を入力してから機能が動作するまでの時間は、最大4msです。またコンパレーターゲート信号を解除してから機能が解除されるまでの時間は、最大150msです。
