デジタルゲージ よくあるご質問

質問番号 FAQ-0063

DG-4240 BCD OUT コネクター信号の説明

詳細は取扱説明書をご覧ください。


BCD信号をシーケンサーなどに取り込むには、ホールド信号で信号を保持するようにしてください。
外部機器との接続については DG4240 BCD 受信側推奨回路 を参照ください。



（1） BCDoutコネクター、ケーブル



AA8107型BCD信号コード 3m ¥12,000
片側上記コネクター付き、片側オープン 長さ3m
オプションとして用意しています。

  • 適合コネクター型式
    レセプタクル ：DX10A-36S （ヒロセ電機）
    適合プラグ ：DX40-36P （ヒロセ電機）
    プラグカバー ：DX36-CV1 （ヒロセ電機）



  • 適合ケーブル仕様
    導線サイズ ；AWG #30
    導体構成 ；7/0.1
    導線体外形 ；φ0.5
    ケーブルULスタイル；UL20276 および UL2789



（2） BCDコネクターピン番号と信号内容



ピン番号 信号内容 ピン番号 信号内容
1
2
3
4		 1×100 BCD出力
2×100
4×100
8×100		 19
20
21
22		 4×104
8×104
LOWER出力
OK出力
5
6
7
8		 1×101
2×101
4×101
8×101		 23
24
25
26		 UPPER出力
N.C
極性出力＋
極性出力 -
9
10
11
12		 1×102
2×102
4×102
8×102		 27
28
29
30		 D.P3小数点出力[10μm、0.00]
D.P4小数点出力[1μm、0.000]
N.C
エラー出力
13
14
15
16		 1×103
2×103
4×103
8×103		 31
32
33
34		 ホールド出力
リセット入力
BUSY入力
コンパレートゲート入力
17
18		 1×104
2×104		 35
36		 プリントコマンド出力
コモン



（3） 信号内容の説明

  • BCD出力 ピンNo.1～20
    正/負論理切替え 5桁パラレル出力
    オープンコレクター出力

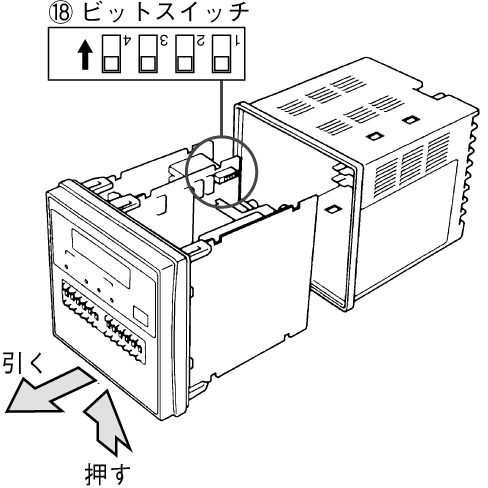

下記<18>のビットスイッチ3のonで負論理、offで正論理にきりかえれます。

BIT SW設定.bmp (239224 バイト)

  • 合否判定出力
    ピンNo.21（LOWER出力） LOWER設定値値≧計数値 にてon
    ピンNo.22（OK出力） LOWER設定値＜計数値＜UPPER設定値 にてon
    ピンNo.23（UPPER出） UPPER設定値≧計数値 にてon
    オープンコレクタ出力



  • 極性出力 ピンNo.25（＋出力）、No.26（ - 出力）
    オープンコレクター出力
  • ビットスイッチ3をonにして、負論理を選択し場合は
    測定値が正（＋）の時：No.25：on（Lowレベル）、No.26：off（Hiレベル）
    測定値が負（ - ）の時：No.25：off（Hiレベル）、 No.26：on（Lowレベル）
    リセット時：No.25：on（Lowレベル）、No.26：off（Hiレベル）
  • ビットスイッチ3をoffにして、正論理を選択し場合は、上記No.25、26のon／offが逆になります。

  • 小数点出力
    ピンNo.27（D.P3、最小測定単位10μm選択時）
    ピンno.28（D.P4、最小測定単位1μm選択時）
    オープンコレクター出力
  • ビットスイッチ3をonにして、負論理を選択し場合は
    ビットスイッチ1をonにして1μmを選択した時：No.27：off（Hiレベル）、 No.28：on（Lowレベル）
    ビットスイッチ1をoffにして10μmを選択した時：No.27：off（Hiレベル）、 No.28：on（Lowレベル）
  • ビットスイッチ3をoffにして、正論理を選択し場合は、上記no.27、28のon／offが逆になります

  • エラー出力 ピンNo.30
    オープンコレクター出力
    本器計数回路でミスカウントが発生した場合、on信号が出力されます。
    リセットされるまでon信号は継続します。

  • ホールド入力 ピンNo.31
    Loレベルの電圧信号を入力すると、表示値およびBCD出力データがホールドされ、プリントコマンド信号が出力されます。この信号がLoレベルの間ホールド状態を継続します。しかし、ホールド状態の間も計数回路内部はゲージセンサーからの入力信号に応じて計数動作を行っていますので、ホールドを解除すると、表示値およびBCD出力データはその時点の測定値に変わります。

  • リセット入力 ピンNo.32
    Loレベルの電圧信号を入力すると、表示値とBCD出力データおよびエラー表示とエラー出力がリセットされます。この信号がLoレベルの間、リセット状態は継続されます。

  • BUSY入力 ピンNo.33
    ホールド入力と同じ状態です。プリンター等外部機器のタイミング用に利用します。

  • コンパレーターゲート出力 ピンNo.34
    Loレベルの電圧信号を入力すると、強制的に合否判定が停止され、すべての合否判定出力がoffになります。

  • プリントコマンド出力 ピンNo.35
    オープンコレクター出力
    ホールド信号またはBUSY信号が入力されて、表示値およびBCD出力がホールド状態になると、負パルスのプリントコマンド信号が出力されます。

最終更新日：2000-12-08
