DG-4240 の概要
GSシリーズゲージセンサーと組み合わせ寸法を行います。新、旧に関わらず全GSシリーズに適合します。

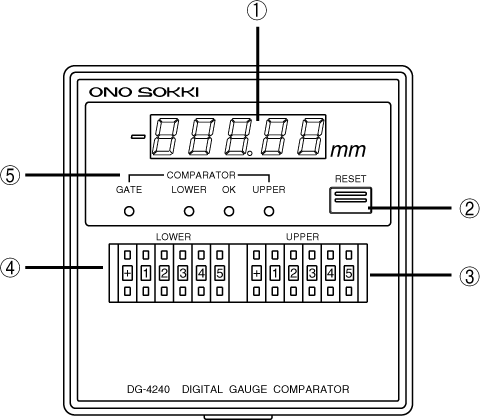

（1） 前パネル
<1> 表示部
測定値を数字5桁でmm単位で表示します。測定値がマイナスの時は、左側の”−”表示が点灯します。測定エラーの時は点滅します。（トラブルシューティングの項を参照ください）
<2> RESETスイッチ
スイッチを押すと、表示値とBCD出力、およびエラー出力がリセットされます。
<3> UPPERデジタルスイッチ
合否判定のための上限値を設定します。
<4> LOWERデジタルスイッチ
合否判定のための下限値を設定します。
<5> COMPAREATOR表示灯
・GATE
背面パネルの<8>COMPARATOR GATE入力端子（N0.8）または<16>BCD OUTコネクターのコンパレーターゲート入力（ピン34）から、コンパレーターゲート信号が入力されている間、赤色に点灯します。点灯中は、強制的に合否判定が停止され、すべての合否判定出力がOFFになります。
・LOWER
計数値が<4>LOWERデジタルスイッチの設定値以下の時、赤色に点灯します。
・OK
計数値が<4>LOWERデジタルスイッチの設定値より大きく、<3>UPPERデジタルスイッチの設定値より小さいとき、緑色に点灯します。
・UPPER
計数値が<3>UPPERデジタル設定値以上の時、赤色に点灯します。

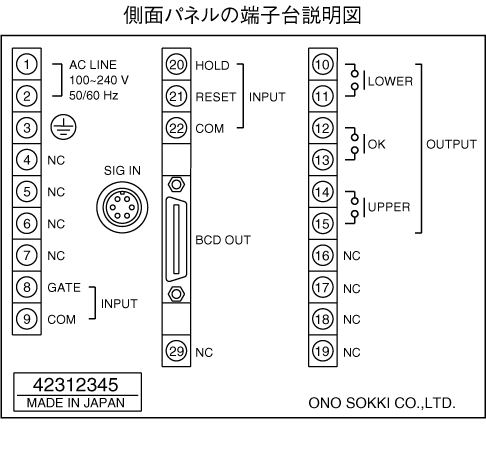

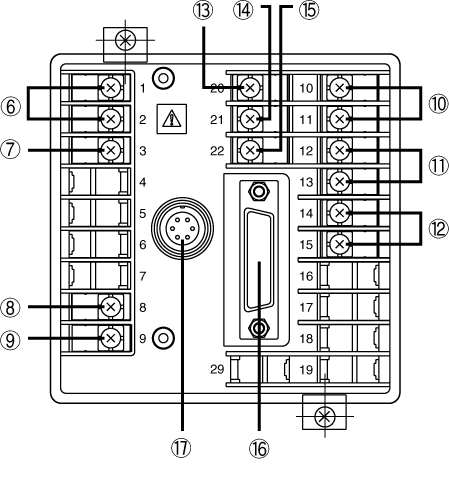

（2） 背面パネル
<6> 電源入力端子（no.1 、2）
AC100V～240Vの範囲の電源を入力します。
<7> 接地端子（No.3）
安全とノイズ除去のために、必ず接地します。
<8> COMPARATOR GATE入力端子（No.8）
この端子と、<9>COM端子（No.9）が短絡されると強制的に合否判定機能が停止され、すべての合否判定出力はOFFになります。
<9> COM端子（No.9）
<8>のコモン端子です。
<10> LOWER出力リレー（NO.10、11）
1メイク接点出力で、<5>LOWER表示灯の点灯に連動してONします。
<11> OK出力リレー（No.12、13）
1メイク接点出力で、<5>OK表示灯の点灯に連動してONします。
<12> UPPER出力リレー（No.14、15）
1メイク接点出力で、<5>UPPER表示灯の点灯に連動してONになります。
<13> HOLD入力端子（No.20）
この端子と<15>COM端子（No.22）を短絡すると、表示値とBCD出力がホールドされます。合否判定出力はホールドされませんので、ご注意ください。
<14> RESET入力端子（No.21）
この端子と<15>COM端子（No.22）を短絡すると、表示値とBCD出力、およびエラー表示とエラー出力（BCDコネクター内）がリセットされます。
<15> COM端子（No.22）
ホールド信号、リセット信号用コモン端子です。
<16> BCD OUTコネクター
BCD出力、合否判定および外部コマンド信号用のコネクターです。
<17> SIG INコネクター
GS型ゲージセンサーからの信号を入力します。
