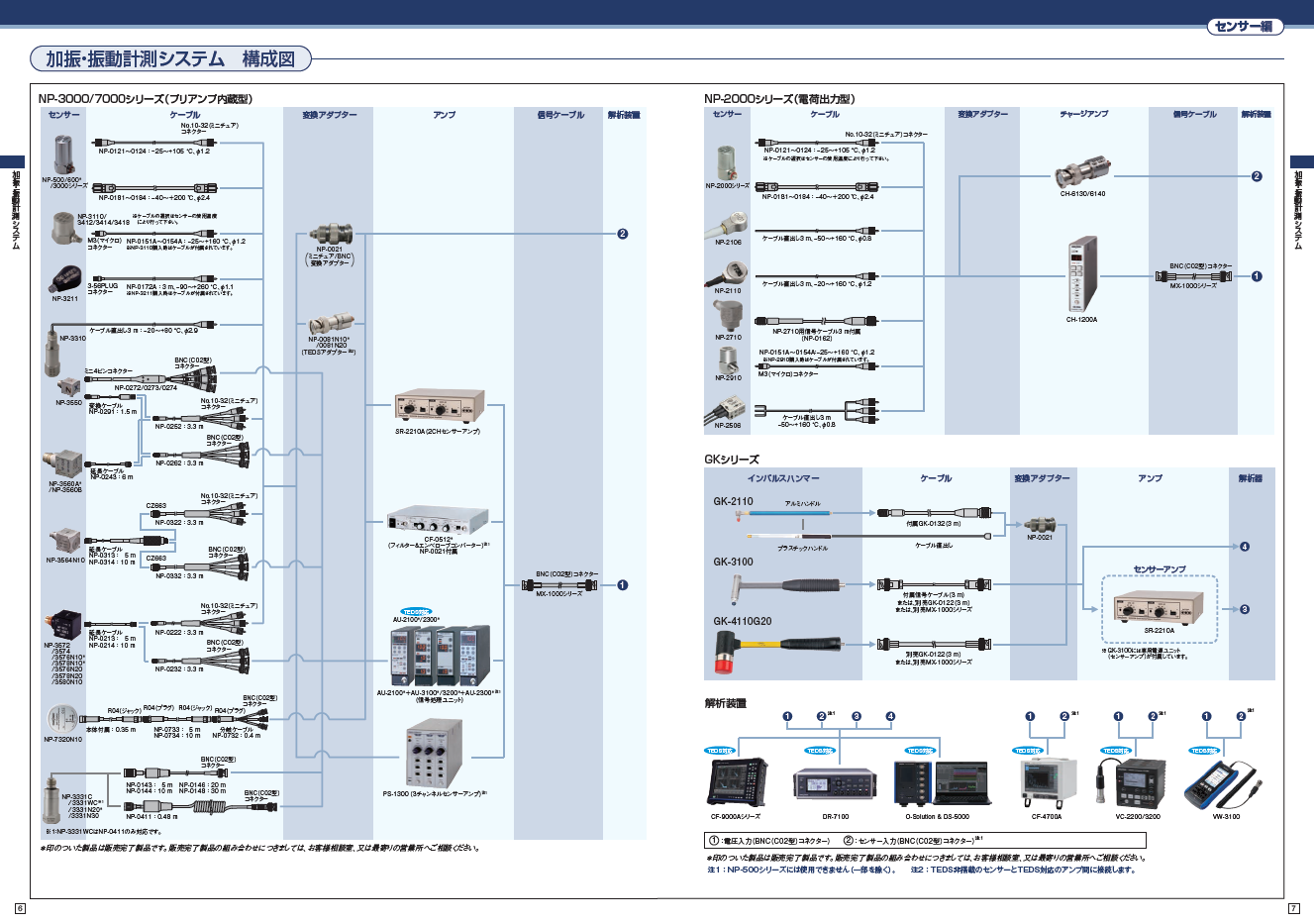

3軸加速度センサー
電荷出力型／プリアンプ内蔵型3軸加速度センサー
機械系の振動量を振動加速度に比例した電気信号として取り出す加速度センサー。
3軸加速度センサーは、XYZの振動方向を一度に取り出せます。プリアンプ内蔵型、電荷出力型を用意しています。
TEDS対応*2 加速度センサーもラインアップに加わりました。
|
タイプ
|
電荷出力型
|
プリアンプ内蔵型
|
||
|---|---|---|---|---|
|
特長
|
超小型
|
超小型
CE適合*4
|
小型
|
汎用
|
|
構造
|
シェア型
|
シェア型
|
シェア型
|
シェア型
|
|
型名
|
NP-2506
|
NP-3550
|
NP-3560B
|
NP-3572
NP-3574 |
|
外観
|
 |
 |
|
 |
|
感度＊1
|
0.04 pC/(m/s2) ±20 %
|
1.02 mV/(m/s2) ±20 %
|
1.02 mV/(m/s2) ±10 %
|
1.0 mV/(m/s2) ±10 %
(NP-3572)
|
|
10 mV/(m/s2) ±10 %
(NP-3574)
|
||||
|
静電容量
|
580 pF ±20 %
(ケーブル含む)
|
-
|
-
|
-
|
|
共振周波数
|
60 kHz 以上
|
50 kHz以上
|
55 kHz 以上
|
15 kHz以上 (X軸)
約 45 kHz (Y,Z軸)
|
|
周波数範囲
|
(X・Y・Z軸共通)
fc～1 kHz ±5 %
fc～5 kHz ±10 %
fc～20 kHz ±3 dB
|
(X軸)
2 Hz～5 kHz ±5 %
(Y,Z軸)
2 Hz～8 kHz ±5 %
|
(X軸)
2 Hz～5 kHz ±5 %
(Y,Z軸)
2 Hz～10 kHz ±5 %
|
(X,Y軸)
1 Hz～5 kHz ±10 %
(Z軸)
1 Hz～8 kHz ±10 %
|
|
最大使用加速度
|
25,000 m/s2
|
4,905 m/s2
|
4,900 m/s2
|
4,000 m/s2
(NP-3572)
|
|
400 m/s2
(NP-3574)
|
||||
|
耐衝撃性
|
50,000 m/s2
|
49,050 m/s2
|
98,100 m/s2
|
30,000 m/s2
|
|
使用温度範囲
|
-50～+160 °C
|
-54～+121 °C
|
-54～+121 °C
|
-50～+110 °C
|
|
出力インピーダンス
|
-
|
200 Ω以下
|
200 Ω以下
|
1 kΩ以下
|
|
センサーノイズ
|
-
|
30 μVrms
0.03 m/s2rms
[TYP]
|
30 μVrms
0.03 m/s2rms
[TYP]
|
40 μVrms以下
0.04 m/s2rms以下
(NP-3572)
|
|
40 μVrms以下
0.004 m/s2rms以下
(NP-3574)
|
||||
|
駆動電源
|
-
|
22～30 VDC
2～20 mA
定電流駆動
|
18～30 VDC
2～20 mA
定電流駆動
|
21～30 VDC
0.5～5 mA
定電流駆動
|
|
絶縁抵抗
|
10,000 MΩ以上
(DC 50 V)
|
|||
|
質量
|
1.2 g＊3
|
1.0 g
|
5.3 g
|
8.1 g
|
|
接地／絶縁
|
ケース接地
|
ケース接地
|
ケース接地
|
ケース接地
|
|
ケース材質
|
チタン
|
チタン
|
チタン
|
アルミニウム
|
|
外径寸法
(mm)
|
(W)X(D)X(H)
8 X 7 X 5.5
|
(W)X(D)X(H)
6.35 X 6.35 X 6.35
（突起物を除く）
|
(W)X(D)X(H)
10.2 X 10.2 X 10.2
（突起物を除く）
|
(W)X(D)X(H)
14.2 X 14.2 X 14.2
（突起物を除く）
|
|
コネクター
|
ケーブル:
直出し 3 ｍ 径 ⌀0.8 mm(3本) コネクター: 10-32同軸 (ミニチュア) |
8-36(4pin)ミニコネクター
横出し
|
1/4-28(4pin)コネクター
横出し
|
DR-4S-4
横出し
|
|
ケーブル
|
-
|
NP-0272/0273/0274
NP-0291
|
NP-0252/0262
|
NP-0222/0232
|
|
取付方法
|
接着
|
接着
|
接着剤または
5-40UNCネジ止め
(本体側メネジ）
|
接着または
マウンティングクリップ
M5ネジ止め
（本体側メネジ）
|
|
付属品
|
取扱説明書
出荷特性表
|
取付ワックス
取扱説明書
出荷特性表
|
5-40 UNC/M3変換ネジ(2個)
取付ワックス
マウントベース
（NP-0035）
取扱説明書
出荷特性表
|
M5X0.8 L=8 止めネジ
取付ワックス
マウンティングクリップ
（NP-0061）
取扱説明書
出荷特性表
|
|
外形寸法図
|
NP-2506
 |
NP-3550
 |
NP-3560B
 |
NP-3572
NP-3574
|
|
価格
（税込） |
|
|
|
NP-3572
NP-3574
|
|
タイプ
|
プリアンプ内蔵型
|
|
|
|---|---|---|---|
|
特長
|
TEDS 対応*2
小型
CE適合*4
|
TEDS 対応*2
汎用
|
TEDS 対応*2
高感度小型
CE適合*4
|
|
構造
|
シェア型
|
シェア型
|
シェア型
|
|
型名
|
NP-3564N10
|
NP-3576N20
NP-3578N20 |
NP-3580N10
 |
|
外観
|
 |
 |
 |
|
感度＊1
|
10 mV/(m/s2) ±10 %
|
1 mV/(m/s2) ±10 %
|
100 mV/(m/s2) ±10 %
|
|
10 mV/(m/s2) ±10 %
|
|||
|
静電容量
|
-
|
-
|
-
|
|
共振周波数
|
55 kHz以上 (Z軸)
|
16 kHz以上 (X軸)
約47 kHz (Y,Z軸)
|
15 kHz以上 (Z軸)
|
|
周波数範囲
|
(X,Y軸)
2 Hz～7 kHz ±5 %
(Z軸)
2 Hz～10 kHz ±5 %
|
(X軸)
1 Hz～5 kHz ±1 dB
(Y、Z軸)
1 Hz～8 kHz ±1 dB
|
(X,Y軸)
0.5 Hz～2 kHz ±5 %
(Z軸)
0.5 Hz～5 kHz ±5 %
|
|
(X,Y軸)
0.5 Hz～10 kHz ±3 dB
(Z軸)
0.5 Hz～18 kHz ±3 dB
|
(X軸)
0.8 Hz～8 kHz ±3 dB
(Y,Z軸)
0.8 Hz～10 kHz ±3 dB
|
(X,Y軸)
0.3 Hz～2.5 kHz ±10 %
(Z軸)
0.3 Hz～6 kHz ±10 %
|
|
|
最大使用加速度
|
450 m/s2
|
3,600 m/s2
(NP-3576N20)
|
49 m/s2
|
|
360 m/s2
(NP-3578N20)
|
|||
|
耐衝撃性
|
30,000 m/s2
|
30,000 m/s2
|
500 m/s2
|
|
使用温度範囲
|
-50～+110 °C
(TEDS通信時：
-40～+85 °C)
|
-40～+85 °C
|
-10～+60 °C
|
|
出力インピーダンス
|
500 Ω以下
|
400 Ω以下
(NP-3576N20)
|
200 Ω以下
|
|
1 kΩ以下
(NP-3578N20)
|
|||
|
センサーノイズ
|
40 μVrms以下
0.004 m/s2rms以下
|
40 μVrms以下
0.04 m/s2rms
(NP-3576N20)
|
40 μVrms以下
400 μm/s2rms以下
|
|
40 μVrms以下
0.004 m/s2rms
(NP-3578N20)
|
|||
|
駆動電源
|
21～30 VDC
2～5 mA
定電流駆動
|
18～25 VDC
0.5～5 mA
定電流駆動
|
21～30 VDC
2～5 mA
定電流駆動
|
|
絶縁抵抗
|
-
|
-
|
-
|
|
質量
|
4.4 g
|
11.1 g
|
21 g
|
|
接地／絶縁
|
ケース接地
|
ケース接地
|
ケース接地
|
|
ケース材質
|
チタン
|
チタン
|
アルミニウム
|
|
外径寸法
(mm)
|
(W)X(D)X(H)
10 X 10 X 10
（突起物を除く）
|
(W)X(D)X(H)
14.2 X 14.2 X 14.2
（突起物を除く）
|
(W)X(D)X(H)
19.5 X 19.5 X 19.5
（突起物を除く）
|
|
コネクター
|
CZ710
横出し
|
DR-4S-4
横出し
|
DR-4S-4
横出し
|
|
ケーブル
|
NP-0332/0322
|
NP-0222/0232
|
NP-0222/0232
|
|
取付方法
|
接着または
マウンティングクリップ
M3ネジ止め
（本体側メネジ）
|
接着または
マウンティングクリップ
M5ネジ止め
（本体側メネジ）
|
接着または
M5ネジ止め
（本体側メネジ）
|
|
付属品
|
M3X0.5 L=4 止めネジ
取付ワックス
マウンティングクリップ
（NP-0062）
取扱説明書
出荷特性表
|
M5X0.8 L=8 止めネジ
取付ワックス
マウンティングクリップ
（NP-0061）
取扱説明書
出荷特性表
|
M5X0.8 L=8 止めネジ
取付ワックス
取扱説明書
出荷特性表
|
|

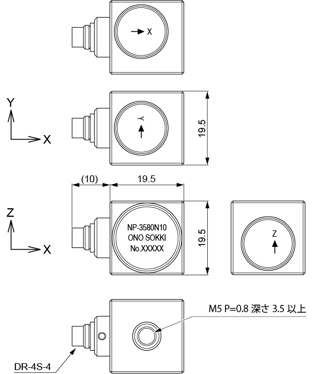

外形寸法図
|
NP-3564N10
 |
NP-3576N20
NP-3578N20
 |
NP-3580N10
 |
|
価格
（税込） |
|
NP-3576N20
NP-3578N20
|
|
