O-Solution DS-5000音響パワーレベル計測システム

UPDATE 2026

音響パワーレベルは、単位時間あたりに音源が放射した空気中の音響エネルギーの総量です。一般の音圧レベルは騒音源との距離や測定環境の影響を受けて値が変わってしまうのに対し、音響パワーレベルは騒音源に対して一義的に決まります。そのため音響パワーレベルは、機器の騒音仕様や評価基準の設定、騒音低減効果の評価に有効であり、各国の環境ラベルや騒音規制にも利用されるグローバルな指標です。

音響パワーレベルの測定方法は、ISO規格やJISで定められています。測定原理としては、マイクロホンを用いる音圧法、音響インテンシティプローブを用いるSI法などがあります。

半無響室における音圧法の音響パワーレベル計測の流れを下図に示します。規格に準じた試験環境とマイクロホン配置を準備し、各測定点での音圧レベルを取得します（暗騒音、対象音源、環境補正する場合は基準音源）。
その後、規格で定められた補正項を加えて音響パワーレベルを算出します。

規格に準じた計測を簡単に実行し、エクセル形式のレポート出力が可能です。
規格の設定項目はカスタマイズでき、個別規格の演算に役立ちます。

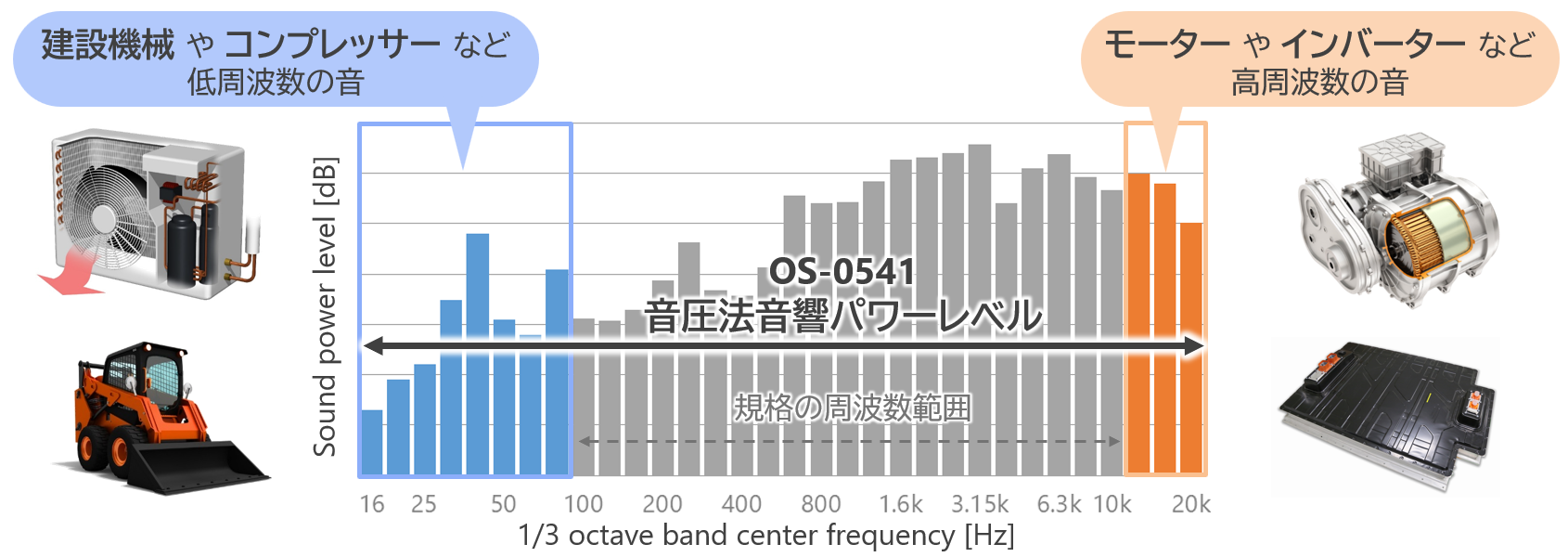

一般的に、音響パワーレベルの算出は規格で定められた100 Hzから10 kHzの範囲で行われますが、この周波数範囲を低域・高域ともに拡張して解析することが可能です。
測定点数が多い場合は、複数回の分割計測が可能です^※1。

規格に準じた音響パワーレベルを算出した後に、収録データを用いて詳細な解析ができます。
後解析でFFTや瞬時の音響パワーレベルを算出でき、音響パワーレベル増大に寄与する周波数ピークやタイミング、音源位置の特定を効率よく行います。
再計測の手間なく原因分析を行うことができ、騒音試験のコスト削減につながります。

※1　音源に再現性があり安定している場合に利用可能です。
※2　規格の暗騒音補正・面積補正を行いますが、規格とは異なる周波数分解能または時間分解能での算出のため、規格準拠ではなく参考値です。
※3　FFTの周波数分解能で音響パワーレベルを算出する場合は、別途OS-0522 FFT解析機能が必要です。

音響パワーレベルは、対象物を限定せずに様々な環境で計測できるように規格が定められています。OS-0541では、マイクロホンで計測する音圧法音響パワーレベルの規格に対応します。別途OS-0524 オクターブ解析機能が必要です。

ISO 3744:2025, Acoustics ─ Determination of sound power levels of noise sources using sound pressure ─ Engineering methods for an essentially free field over a reflecting plane

音響パワーレベルの測定には、要求される精度（グレード）や測定環境に応じて、複数の国際規格が定められています。その中でもISO 3744は、最も広く引用される実用法（グレード2）の規格であり、半球面上の10点で測定する手法などが代表的です。
このISO 3744が、15年ぶりとなる2025年12月に改訂されました。

今回の改訂では、複雑な規定の整備が行われ、規格書本文が簡素化されました。あわせて、環境補正や暗騒音の判定基準に関する変更も行われました。主な変更点は下表をご参考ください。
DS-5000音響パワーレベル計測システムは、この最新の改訂内容にいち早く対応しました。
常に最新の規格に準拠した、精度の高い計測を提供します。

ISO 3744の主な改訂内容

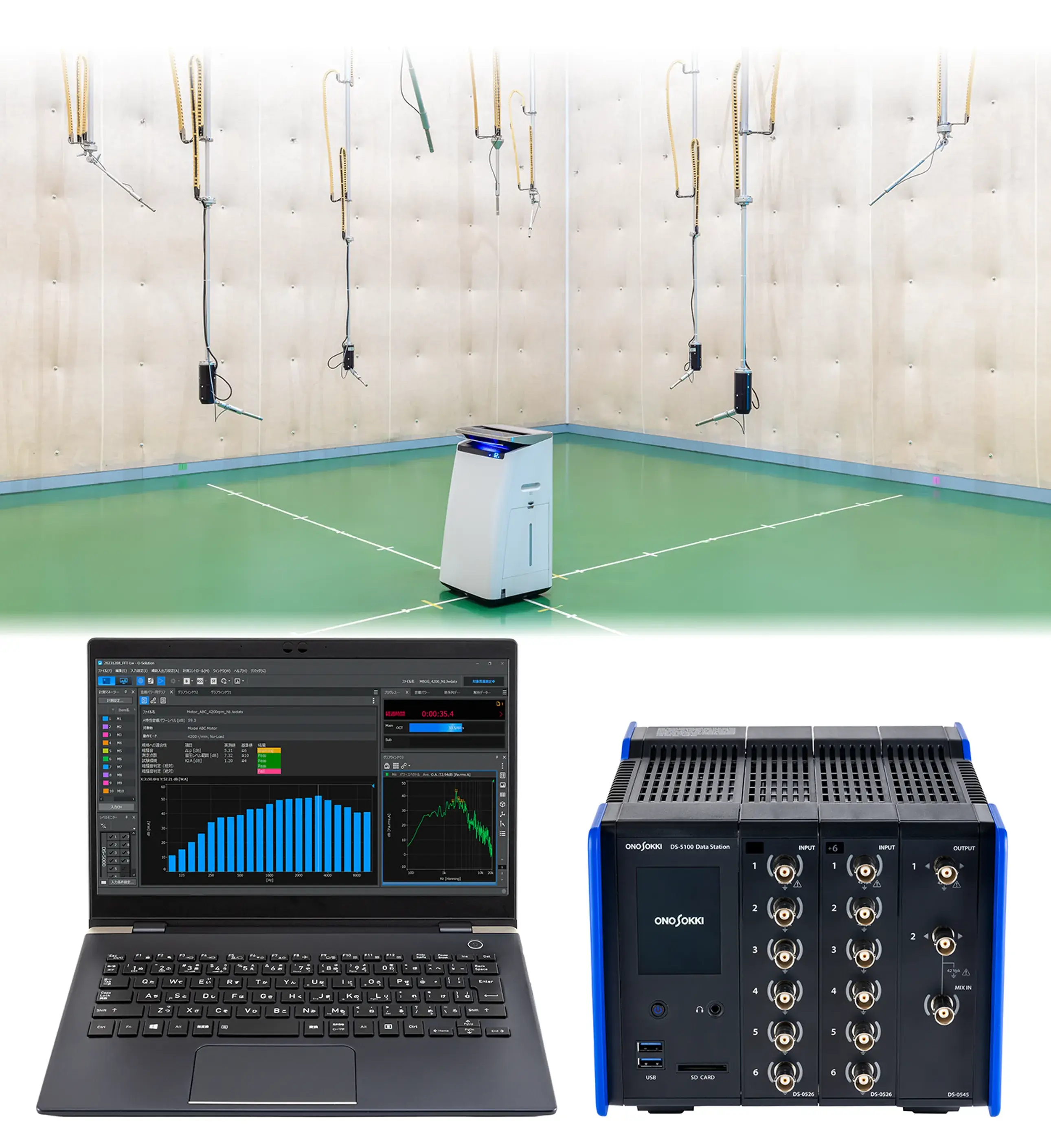

一般的な半球面上10点配置の計測システムの構成です。

※ 別途パソコンが必要です。推奨スペックはO-Solutionの仕様に従います。
※ マイクロホンの固定には別途マイクロホンスタンド等が必要です。ご相談ください。
※ マイクロホンスタンド等の選定や手配を行う場合には別途システム動作確認費を頂きます。

規格に沿った音響パワーレベル計測を行なうためには、お客様の試験体に対し試験環境や計測方法が適合しているか確認する必要があります。当社は受託測定や騒音低減コンサルティングで培った技術を活かし、お客様が安心して計測できるサービスを提供します。フォローサービスの詳細に関してはご相談ください。

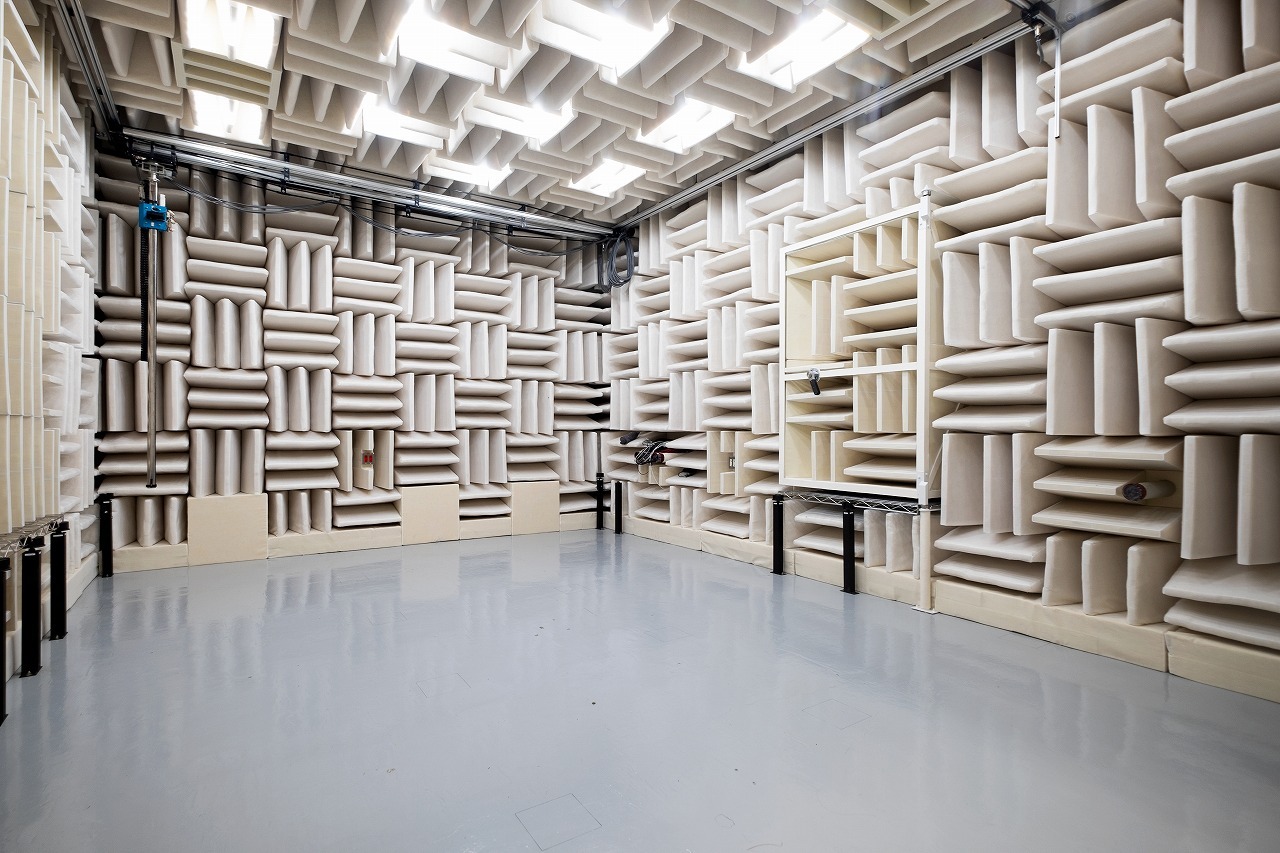

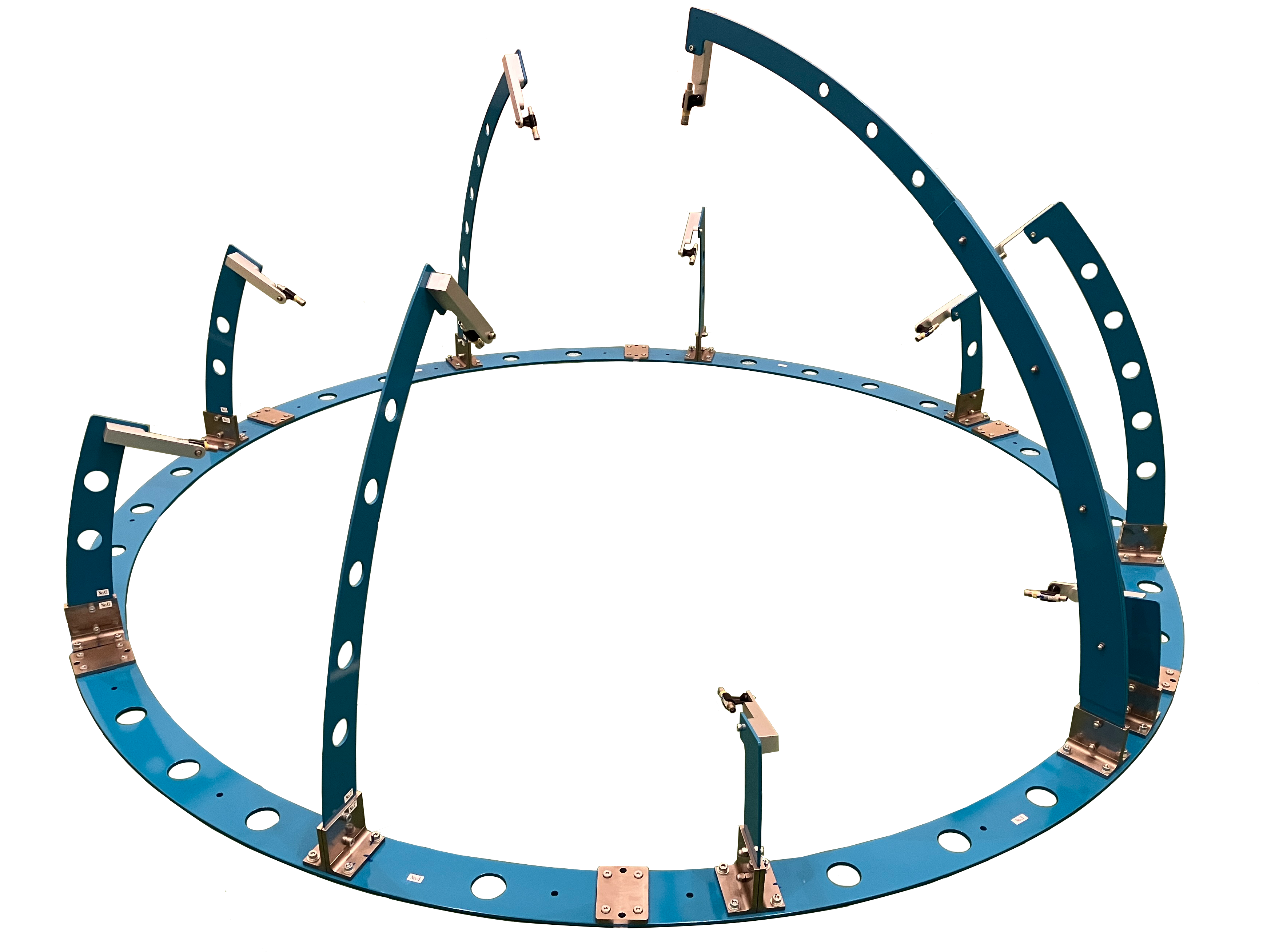

無響室の施工やマイクロホンドームの製作などは、国内トップクラスの実績を持つ日本音響エンジニアリング株式会社にてご提供可能です。同社は、多様なニーズに対応した音響空間の設計・施工から騒音対策、音響材料の開発支援まで幅広い分野で高い技術力を保有しています。

音響パワーレベルの計測機器または試験室全般に関するお問い合わせは こちら 。
無響室の施工、マイクロホンドーム等のお問い合わせは、 日本音響エンジニアリング株式会社 のお問合せフォームをご利用ください（外部サイトに移動します）。

規格に沿って計測することで、より正しく製品全体の音を把握することができます。

空調機器、家電（洗濯機、掃除機など）、複合機、自動車部品（モーター）、発電機などの機械

音響パワーレベルと同時に音圧レベル分布を確認することで、音の発生源の特定と対策効果の確認を効率よく行なえます。

モーターを内蔵した機器では、回転速度に伴う高い周波数の音を発生しやすくなります。高い周波数の音はときに不快に感じることもあるため、音を低減する取り組みが重要です。OS-0541では、測定データを後解析してトラッキング解析の音響パワーレベルを算出できます。回転速度に応じた音響パワーレベルを全体把握することで、対策すべき動作条件を明らかにします。別途OS-0523 トラッキング解析機能が必要です。
