トルク計 よくあるご質問
質問番号 FAQ-1282
トルク検出器とトルク演算表示器との接続ケーブルは？
トルク検出器とトルク演算表示器との接続ケーブルは以下ケーブル型名のものをご使用ください。
| トルク検出器 | ケーブル名 | 演算表示器 |
|---|---|---|
| SSシリーズ DDシリーズ MDシリーズ |
TSケーブル | TSシリーズ |
| DSTPシリーズ DPシリーズ |
TKケーブル | TSシリーズ |
■TSケーブル（検出器に 5m 標準付属）

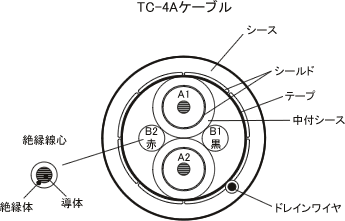

線中付シース色
| No. | A1 | A2 |
| 識別 | 灰／青 | 灰 |
| TRC116 ピン配列 |
A | B | C | D | E | F | G |
| TC-4Aケーブル芯線色 | 灰/青 （灰/黒）導体 |
灰導体 | 灰/青 （灰/黒）シールド |
灰 シールド |
赤 | 黒 | 外シールド（ドレインワイヤ） |
| 入出力 | SIG1 IN | SIG2 IN | SiG1 COM | SIG2 COM | N.C | N.C | フレーム |
特性
耐電圧：AC300V 1分間
絶縁抵抗：DC100V 100MΩ以上

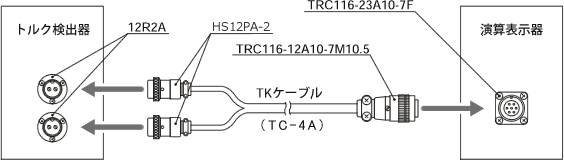

■TKケーブル（検出器に 5m 標準付属）
| 線中付シース色 |
| No. | A1 | A2 |
| 識別 | 灰／青 | 灰 |
| TRC116 ピン配列 |
A | B | C | D | E | F | G |
| TC-4Aケーブル芯線色 | 灰/青 （灰/黒）導体 |
灰導体 | 灰/青 （灰/黒）シールド |
灰 シールド |
N.C | N.C | 外シールド（ドレインワイヤ） |
| 入出力 | SIG1 IN | SIG2 IN | SiG1 COM | SIG2 COM | N.C | N.C | フレーム |
|
|
特性
耐電圧：AC 300 V 1分間
絶縁抵抗：DC 100 V 100 MΩ以上
最終更新日：2008-06-23
