トルク計 よくあるご質問

入出力信号のグラウンドは共通ですか？

当社トルク計のコネクターのグラウンドは以下のようになっています

コネクターとグラウンドの 共通 と 非

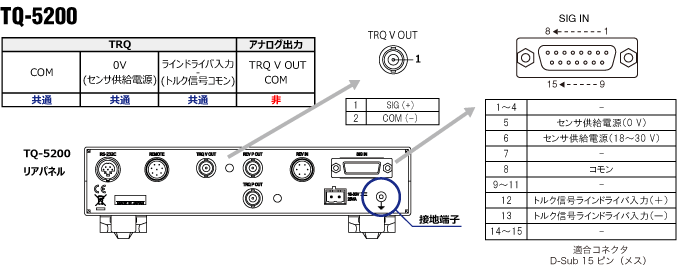

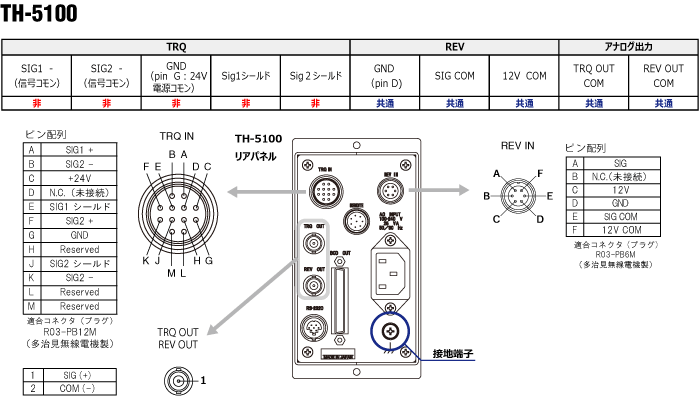

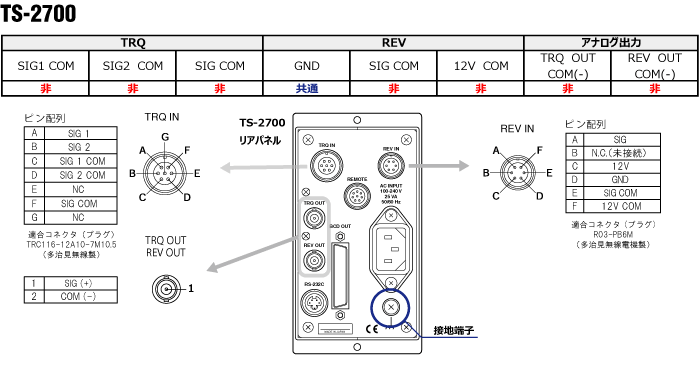

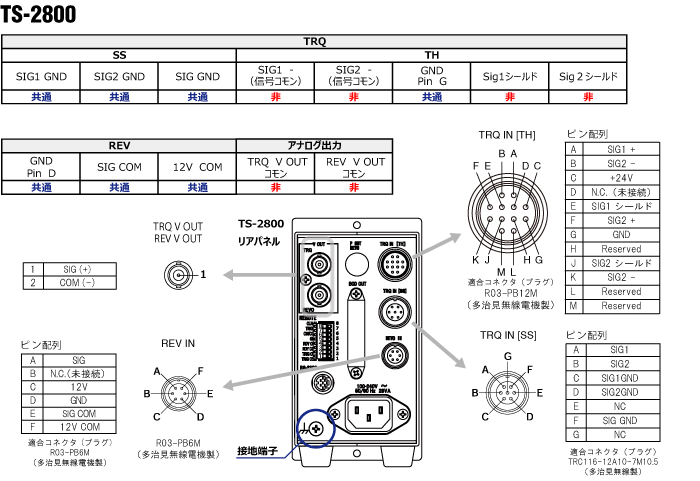

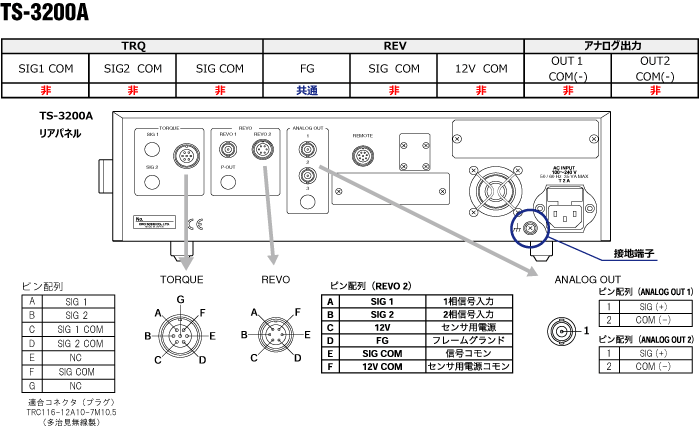

コネクター↓ トルク計→	TS-3200A	TS-2800	TH-5100*	TQ-5200	TS-2700*
トルク信号 コネクター	共通	共通	共通	共通	共通
回転速度信号 コネクター	共通	共通	共通	共通	共通
外部コントロール信号コネクター	共通	共通	共通	共通	共通
アナログ出力 コネクター	非	非	共通	非	非

* は販売終了で表示製品



---



---



---



---



---



---
